Bedienung
Fronttüren und Abdeckplatten

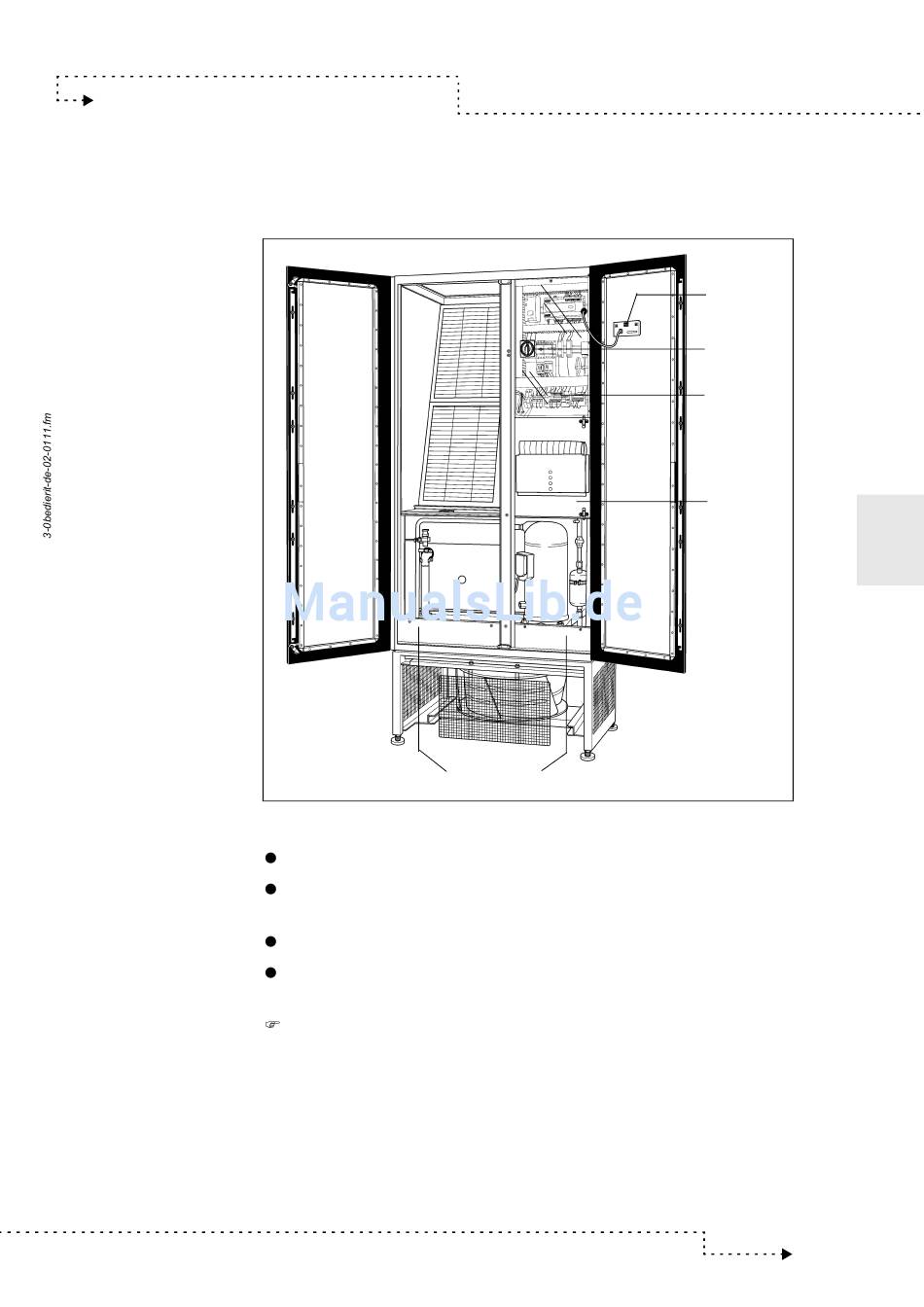

Abdeckungen UKS DX als Beispiel
kleine Abdeckplatten
Fronttüren über die Schlösser in den Griffen öffnen.
Riegel an der Abschottplatte unterhalb des Elektroteils nach
innen schieben und Abschottplatte abnehmen.
Untere kleine Abdeckplatten mit Schraubendreher öffnen.
Display-Stecker abziehen und Elektroteil-Abdeckplatte mit
Schraubendreher öffnen.
Vor dem Wiederanschrauben der Elektroteil-Abdeckplatte
Displaystecker durch die Aussparung in der Abdeckplatte
führen.
BETRIEBSANLEITUNG
Display-
Stecker
Haupt-
schalter
Elektroteil-
Abdeck-
platte
(transpa-
rent)
Abschott-
platte
