Siehe hierzu auch die Tabellen in den Abschnitten 4.1 bis 4.3. In diesen ist die Menüstruktur beschrieben.
Aus der Menüstruktur kommt man entweder durch mehrfaches Drücken der <Esc>- Taste oder durch
Drücken der <Esc>-Taste für 3 s zurück in die Bedienebene.
2.2

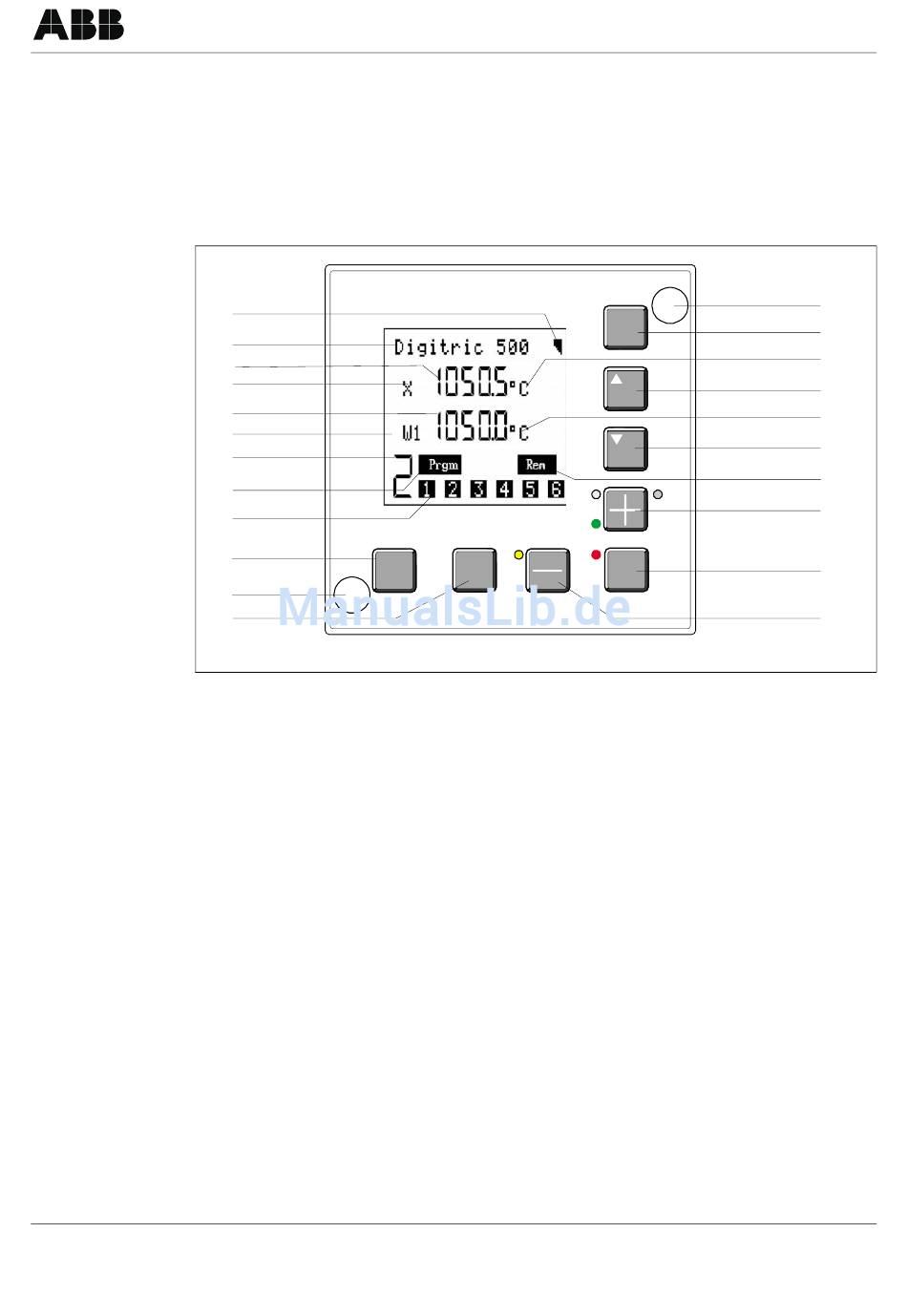

Bild 2-1 Bedienfront Digitric 500
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17
18
19
20
21
22
23
25
26
41/62-50010 DE Protronic 100/500/550 Digitric 500, Regler für die Prozesstechnik
Erste Schritte mit einem Digitric oder einem Protronic

Digitric 500

26
1
2
3
5
6
8
9
11
18
Loop
25
16
Textzeile
Digitalanzeige Regelgröße X
Bezeichnung der Regelgröße
Dimension der Regelgröße
Digitalanzeige:
im Automatikbetrieb Sollwert W
im Handbetrieb Stellwert Y
Bezeichnung des in 5 angezeigten Werte
Dimension des in 5 angezeigten Wertes
Nummer des angezeigten Regelkreises, wechselt im Alarmfall mit Anzeige „A"
Anzeige für aktiven Programmgeber
Anzeige für aktivierte Fernbedienung
frei konfigurierbare binäre Meldungen (6 Binärflags)
Sollwertumschaltung (siehe Abschnitt „Sollwerte"
Verstellung „Mehr" des in 5, 6 und 7 angezeigten Wertes
Anzeigeumschalter des in 5, 6 und 7 angezeigten Wertes
Verstellung „Weniger" des in 5, 6 und 7 angezeigten Wertes
Kanal-(Loop-) Umschaltung
Betriebsarten-Umschalter Hand-Automatik-Kaskade mit zugehörigen Signal-LEDs
Einstieg in Konfigurierung und Parametrierung. Die zugehörige LED leuchtet, sobald die Bedienebene
verlassen wird, gleichzeitig ist das Menüsymbol in der Textzeile sichtbar
Quittierung von Alarmen und Parametrier- und Konfigurierdaten
Im Handbetrieb „Mehr"
Im Handbetrieb „Weniger"
Abdeckkappen für Schalttafelbefestigungen
rechtes Menü-Symbol zeigt die momentane Menüebene an
Digitric
Sp-w
M C
A
Ind Enter
Esc
Menu
25
14
4
15/22
7
17/23
10
19
21
20
Z-19062
