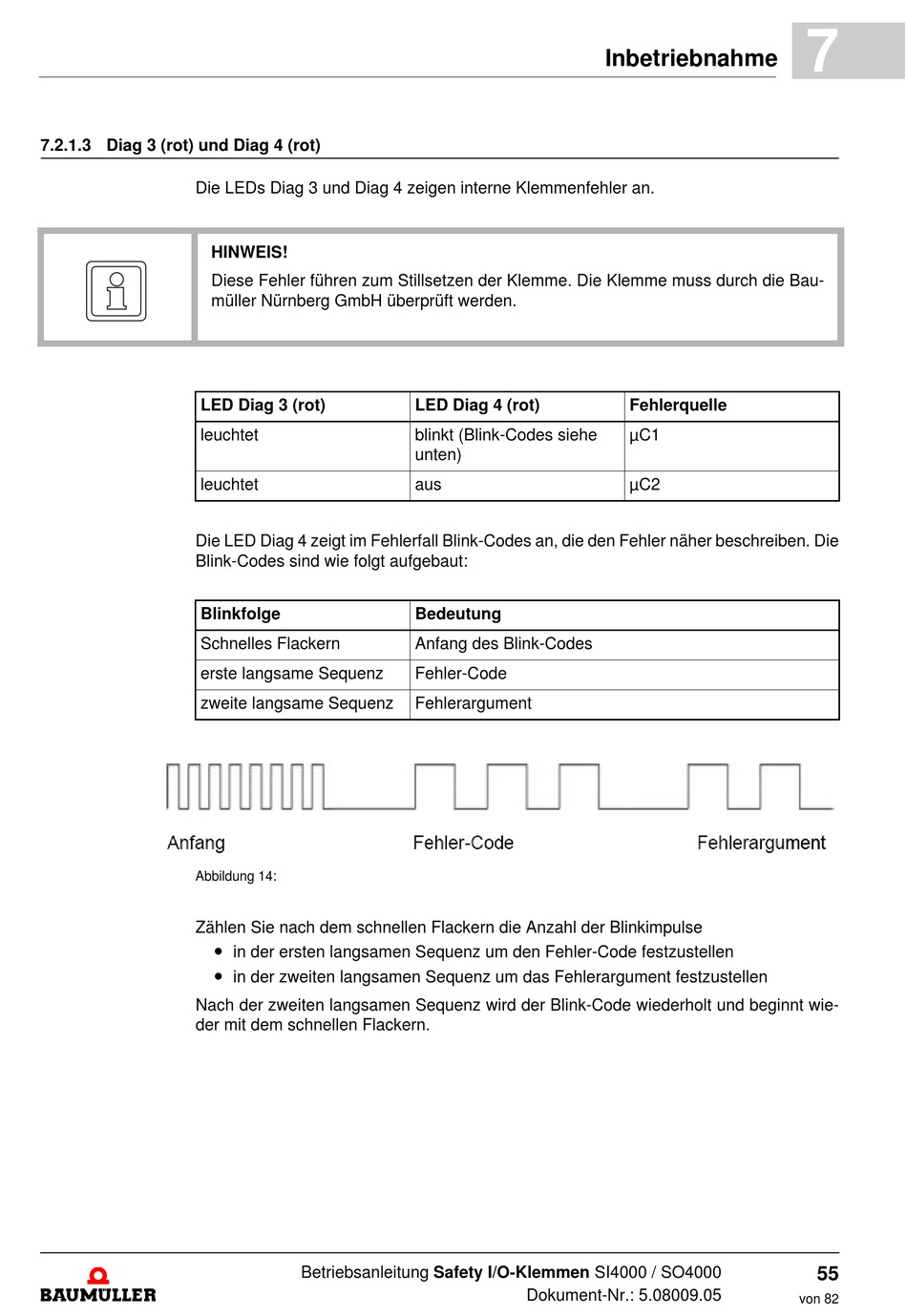

7.2.1.3 Diag 3 (rot) und Diag 4 (rot)
Die LEDs Diag 3 und Diag 4 zeigen interne Klemmenfehler an.
HINWEIS!
Diese Fehler führen zum Stillsetzen der Klemme. Die Klemme muss durch die Bau-
müller Nürnberg GmbH überprüft werden.
LED Diag 3 (rot)
leuchtet
leuchtet
Die LED Diag 4 zeigt im Fehlerfall Blink-Codes an, die den Fehler näher beschreiben. Die
Blink-Codes sind wie folgt aufgebaut:
Blinkfolge
Schnelles Flackern
erste langsame Sequenz
zweite langsame Sequenz
Abbildung 14:
Zählen Sie nach dem schnellen Flackern die Anzahl der Blinkimpulse
Nach der zweiten langsamen Sequenz wird der Blink-Code wiederholt und beginnt wie-
der mit dem schnellen Flackern.
m in der ersten langsamen Sequenz um den Fehler-Code festzustellen
m in der zweiten langsamen Sequenz um das Fehlerargument festzustellen
Betriebsanleitung Safety I/O-Klemmen SI4000 / SO4000
LED Diag 4 (rot)
blinkt (Blink-Codes siehe
unten)
aus
Bedeutung
Anfang des Blink-Codes
Fehler-Code
Fehlerargument
Dokument-Nr.: 5.08009.05
Inbetriebnahme
Fehlerquelle
µC1
µC2
7
55
von 82
