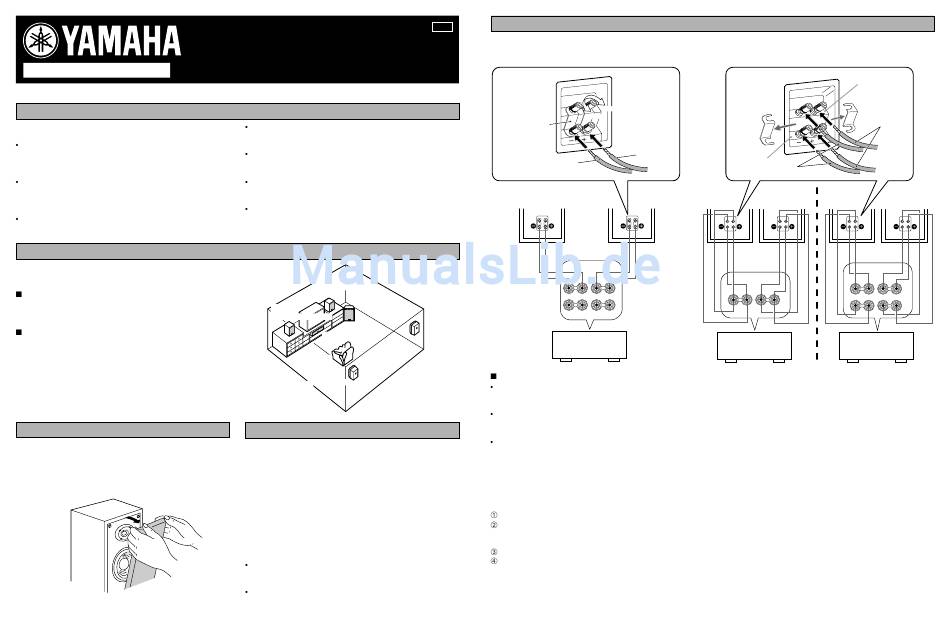

BEDIENUNGSANLEITUNG

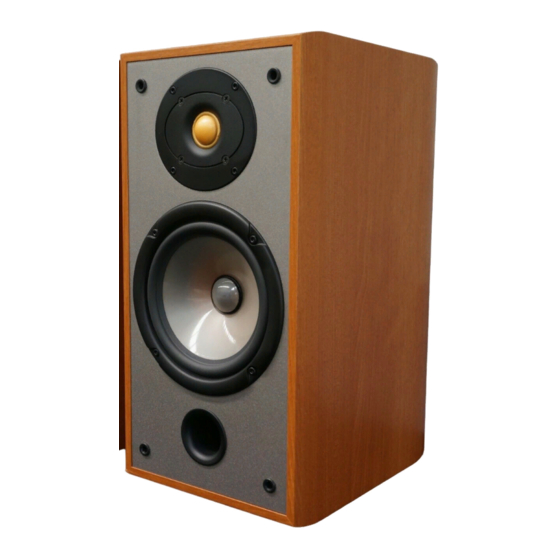

Wir danken Ihnen, daß Sie sich für die Lautsprecheranlage NS-100 von YAMAHA entschieden haben.
VORSICHTSHINWEISE
Bitte lesen Sie diese Vorsichtshinweise vor der Aufstellung Ihrer
Lautsprecheranlage aufmerksam durch.
Wenn Sie eine Verzerrung des Klangs feststellen, regeln Sie die
Lautstärke am Verstärker zurück. Vermeiden Sie eine "Übersteuerung"
der Anlage durch den Verstärker, da dies eine Beschädigung der
Lautsprecher zur Folge haben kann.
Wenn ein Verstärker verwendet wird, dessen Nennausgangsleistung
höher als die Nenneingangsleistung des Lautsprechers liegt, muß
darauf geachtet werden, daß die maximale Eingangsleistung des
Lautsprechers nicht überschritten wird.
Beim Reinigen des Lautsprechers keine chemischen Lösungsmittel
verwenden, da dies das Finish der Lautsprecherbox beschädigen könnte.
Zum Säubern einfach einen trockenen, weichen Lappen verwenden.
POSITIONIEREN DER LAUTSPRECHER
Die Lautsprecher auf einer stabilen, vibrationsfreien Unterlage
unter Verwendung von soliden Ständern aufstellen.
Verwendung als 2-Kanal-Stereolautsprecher
Wenn die Lautsprecher in Richtung Hörposition leicht angewinkelt
aufgestellt werden, wird ein besseres Stereo-Klangbild erhalten.
Verwendung als Hauptlautsprecher innerhalb
eines Mehrkanal-Systems
In diesem Fall sind die Lautsprecher auf beiden Seiten des
Fernsehgeräts aufzustellen. Die Position der Lautsprecher ist hier
von großer Wichtigkeit, da dies auf die Gesamt-Tonqualität des
Mehrkanal-Systems einen entscheidenden Einfluß hat. Die
Lautsprecher sind anhand der beim Verstärker mitgelieferten
Anleitung aufzustellen, abhängig von der Hörposition.
ABNEHMEN DER VORDEREN ABDECKUNG
Die vordere Abdeckung ist an vier Stellen am Gehäuse befestigt, und kann auf
Wunsch abgenommen werden. Zum Abnehmen die Abdeckung an beiden Seiten
anfassen, dann vorsichtig in gerader Richtung zur Person ziehen und vom
Lautsprecher abnehmen. Zum Wiederanbringen die vier Führungsstifte an der
Innenseite der Abdeckung mit den vier entsprechenden Löcher am Lautsprecher-
Gehäuse ausrichten, dann vorsichtig andrücken.
Hinweis
Bei abgenommener Abdeckung darauf achten, daß die Lautsprecher nicht mit
bloßen Händen berührt oder beim Hantieren mit Werkzeugen beschädigt
werden.
NS-100
Lauisprecheranlage
Um zu verhindern, daß sich das Gehäuse verzieht oder verfärbt,
setzen Sie den Lautsprecher keiner direkten Sonnenbestrahlung
oder übermäßiger Feuchtigkeit aus.
Positionieren Sie den Lautsprecher so, daß dieser keinen Erschütterungen
ausgesetzt und vor herabfallenden Gegenstände geschützt ist. Ein stabiler
Aufstellungsort verbessert ebenfalls die Klangleistungen.
Wenn die Lautsprecher im gleichen Regal oder Gestell
zusammen mit dem Plattenspieler aufgestellt werden, kann dies
zur Störgeräuschen durch Rückkopplung führen.
Für eine sichere Aufstellung und Befestigung der Lautsprecher
ist allein der Benutzer verantwortlich. YAMAHA übernimmt
keinerlei Haftung für Unfälle, die durch eine inkorrekte
Aufstellung oder Montage der Lautsprecher verursacht werden.
NS-100
(Hauptlautsprecher
R)
NS-100
(Hauptlautsprecher
L)
Subwoofer
Center-Lautsprecher
Surround-
Lautsprecher
L
TECHNISCHE DATEN
Typ ....................... Zweiwege-Baßreflexsystem mit 2 Lautsprechern
Lautsprecher-Einheit ...................................... Konus-Woofer, 16 cm
Nennimpedanz ...................................................................... 6 Ohm
Frequenzgang .......................................................... 38 Hz – 35 kHz
Nenneingangsleistung ........................................................... 100 W
Maximale Eingangsleistung ................................................... 300 W
Empfindlichkeit ......................................................... 90 dB/2,83 V/m
Übergangsfrequenz ................................................................. 3 kHz
Abmessungen (B x H x T) ................................ 212 x 416 x 270 mm
Gewicht .................................................................................. 8,6 kg
Die technischen Daten können im Zuge der
Weiterentwicklung des Produkts ohne vorherige
Ankündigung geändert werden.
Darauf achten, daß die oben angegebenen Eingangswerte nicht
überschritten werden.
GT
Diese Lautsprecheranlage kann sowohl auf konventionelle Weise als auch unter Verwendung eines Doppelkabels
angeschlossen werden. Bevor Anschlüsse vorgenommen werden, vergewissern Sie sich, daß der Verstärker ausgeschaltet ist.
<Standard-Anschlüsse>
Beim
Anschließen die
Überbrückungsleisten
nicht abnehmen.
Überbrückungsleiste
Lautsprecher
(R)
Lautsprecher-
Ausgangsklemmen
Surround-
des Verstärkers
Lautsprecher
R
Anschlüsse
Die Lautsprecherkabel mit den Eingangssignal-Schraubklemmen
an der Rückseite des Verstärkers und den Lautsprecher-
Ausgangsklemmen verbinden.
Eine der Kabeladern mit den (+)-Klemmen an Verstärker und
Lautsprecher verbinden. Die andere Ader mit den (–)-Klemmen
an diesen beiden Komponenten verbinden.
Einen der Lautsprecher mit den linken Klemmen (durch L markiert)
des Verstärker verbinden, dann den anderen Lautsprecher an den
(magnetisch abgeschirmt)
mit (R) gekennzeichneten Klemmen anschließen, wobei unbedingt
darauf geachtet werden muß, daß die Polarität nicht vertauscht wird
Kuppel-Tweeter, 3 cm
(+, –). Wenn einer der Lautsprecher mit inkorrekter Polarität
angeschlossen wird, hat dies Klangverzerrungen und ei zu
schwaches Baßsignal zur Folge.
Vorgehensweise:
Die Rändelschraube der Klemme lösen.
Ca. 10 mm der Isolierung vom Lautsprecherkabel abnehmen,
dann den blanken Stromleiter korrekt in die Bohrung der
Klemme einführen.
Die Rändelschraube wieder festziehen.
Leicht am Kabel anziehen, um die Verbindung auf korrekten
Sitz zu überprüfen.
Hinweis
Darauf achten, daß sich die blanken Lautsprecherkabel nicht
berühren, da dies eine Beschädigung der Lautsprecher und/
oder des Verstärkers zur Folge haben kann.
ANSCHLUSS AN DEN VERSTÄRKER
<Anschlüsse mit Doppelkabel>
Vor dem
Anschließen die
Überbrückungsleiste
abnehmen.
Festziehen
Lösen
+
Tieftöner-
–
Anschlußklemmen
(Woofer)
Lautsprecher
Lautsprecher
(L)
(R)
SPEAKERS
SPEAKERS
R
L
A
R
+
–
–
+
B
+
Verstärker oder
Verstärker oder
Receiver
Receiver
Anschlüsse mit Doppelkabel
Diese Lautsprecheranlage kann unter Verwendung von
Doppelkabeln angeschlossen werden. Hierbei werden zum
Anschließen der Lautsprecher an den Ausgangsklemmen des
Verstärkers anstelle der Standard-Anschlußmethode je zwei
Kabelpaare für Woofer und Tweeter verwendet. Dies reduziert die
Modulationsverzerrung, die durch den elektrischen Widerstand der
Kabel und dem Treiberstrom der Lautsprecher verursacht wird.
Bedingt durch den verringerten Widerstand wird eine verbesserte
Klangwiedergabe erreicht.
Beim Anschließen der Doppelkabel müssen als erstes die
Überbrückungsleisten von den Klemmen abgenommen werden;
danach den Woofer und den Tweeter mit Hilfe der beiden
Kabelpaare am Verstärker anschließen.
Hinweis
Bei Verwendung von Doppelkabeln muß der gleiche Kabeltyp
für Woofer und Tweeter benutzt werden, wobei auf korrekte
Polarität zu achten ist.
Hochtöner-
Anschlußklemmen
(Tweeter)
+
–
Lautsprecher
Lautsprecher
Lautsprecher
(L)
(R)
(L)
SPEAKERS
R
L
A
L
+
–
–
+
B
–
–
+
Verstärker oder
Receiver
Es müssen SPEAKERS A
und B gewählt werden
