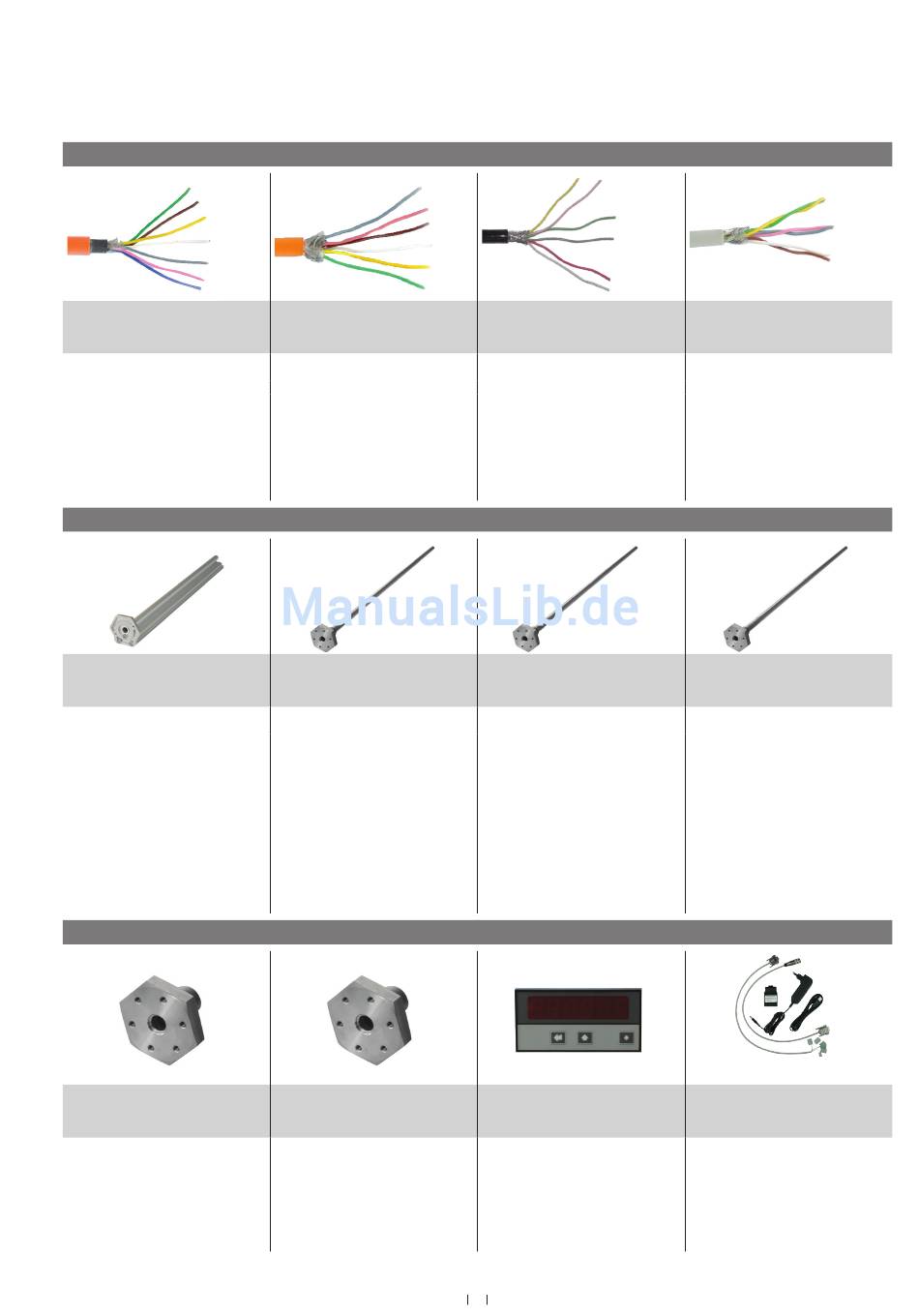

MTS Sensors Temposonics R-Serie SSI Betriebsanleitung Seite 41

Kabel
TMPU-Kabel
Artikelnr. 530 029
Für: RP, RH, RD4, RT4, RF
Kabelname im Bestellschlüssel: P
Material: TMPU-Ummantelung; orange
Kabel Ø: 6,5 mm
Querschnitt: 7 × 0,14 mm
2
Betriebstemperatur: −20...+70 °C
Profil (RF)
Profil mit Flansch
HFP [Länge mm: XXXXX] M
Für: RF-C
Länge: Max. 20.000 mm
Schutzklasse: IP30
Material: Aluminium
Siehe „Produkt-Information RF-Profil"
(Dokumentennummer: 551442) für
weitere Informationen
Flansche (RF)
Flansch M18×1,5-6g
Artikelnr. 402 704
Für: RF-C
Für: RF-C
Material: Edelstahl 1.4305 (AISI 303)
Alle Maße in mm
PUR-Kabel
Artikelnr. 530 052
Für: RP, RH, RD4, RF
Kabelname im Bestellschlüssel: H
Material: PUR-Ummantelung; orange
Eigenschaften: Paarweise verdrillt,
geschirmt
Kabel Ø: 6,4 mm
Querschnitt: 3 × 2 × 0,25 mm
2
Betriebstemperatur: −30...+80 °C
Druckfeste Rohre (RF)
Druckfestes Rohr mit Flansch
M18×1,5-6g (flache Flanschfläche)
HD [Länge mm: XXXX] M
Für: RF-C
Druckfestes Rohr OD 12,7 mm,
Länge: 255...7500 mm
Betriebsdruck: 350 bar
Material Flansch:
Edelstahl 1.4305 (AISI 303)
Material Stab:
Edelstahl 1.4301 (AISI 304)
Siehe technisches Informationsblatt
„RF druckfestes Rohr"
(Dokumentennummer: 551770)
Flansch ¾"-16 UNF-3A
Artikelnr. 402 641
Für: RF-C
Für: RF-C
Material: Edelstahl 1.4305 (AISI 303)
PUR-Kabel
Artikelnr. 530 045
Für: RP, RH, RD4, RT4, RF
Kabelname im Bestellschlüssel: F
Material: PUR-Ummantelung; schwarz
Kabel Ø: 7,2 mm
Querschnitt: 3 × 2 × 0,2 mm
2
Betriebstemperatur: −30...+80 °C
Druckfestes Rohr mit Flansch
¾"-16 UNF-3A (flache Flanschfläche)
HL [Länge mm: XXXX] M
Für: RF-C
Druckfestes Rohr OD 12,7 mm,
Länge: 255...7500 mm
Betriebsdruck: 350 bar
Material Flansch:
Edelstahl 1.4305 (AISI 303)
Material Stab:
Edelstahl 1.4301 (AISI 304)
Siehe technisches Informationsblatt
„RF druckfestes Rohr"
(Dokumentennummer: 551770)
Programmier-Werkzeuge
SSI Display 6 Stellen
Artikelnr. IX 345 – IX 348
Für: RP, RH, RD4, RT4, RF
Gehäuse: 96 × 48 × 141 mm
Ausschnitt: 91 × 44 mm
41
Temposonics R-Serie SSI
®
Betriebsanleitung
PVC-Kabel
Artikelnr. 530 032
Für: RP, RH, RD4, RT4, RF
Kabelname im Bestellschlüssel: R
Material: PVC-Ummantelung; grau
Eigenschaften: Paarweise verdrillt,
geschirmt
Kabel Ø: 6 mm
Querschnitt: 3 × 2 × 0,14 mm
2
Betriebstemperatur: −10...+80 °C
Druckfestes Rohr mit Flansch
¾"-16 UNF-3A (Flansch mit Dichtleis-
te) HP [Länge mm: XXXX] M
Für: RF-C
Druckfestes Rohr OD 12,7 mm,
Länge: 255...7500 mm
Betriebsdruck: 350 bar
Material Flansch:
Edelstahl 1.4305 (AISI 303)
Material Stab:
Edelstahl 1.4301 (AISI 304)
Siehe technisches Informationsblatt
„RF druckfestes Rohr"
(Dokumentennummer: 551770)
Programmier-Kit
Artikelnr. 253 135-1
Für: RP, RH, RD4, RT4, RF
Lieferumfang: Schnittstellenwandler,
Stromversorgung und Kabel
Software erhältlich auf:
www.mtssensors.com
