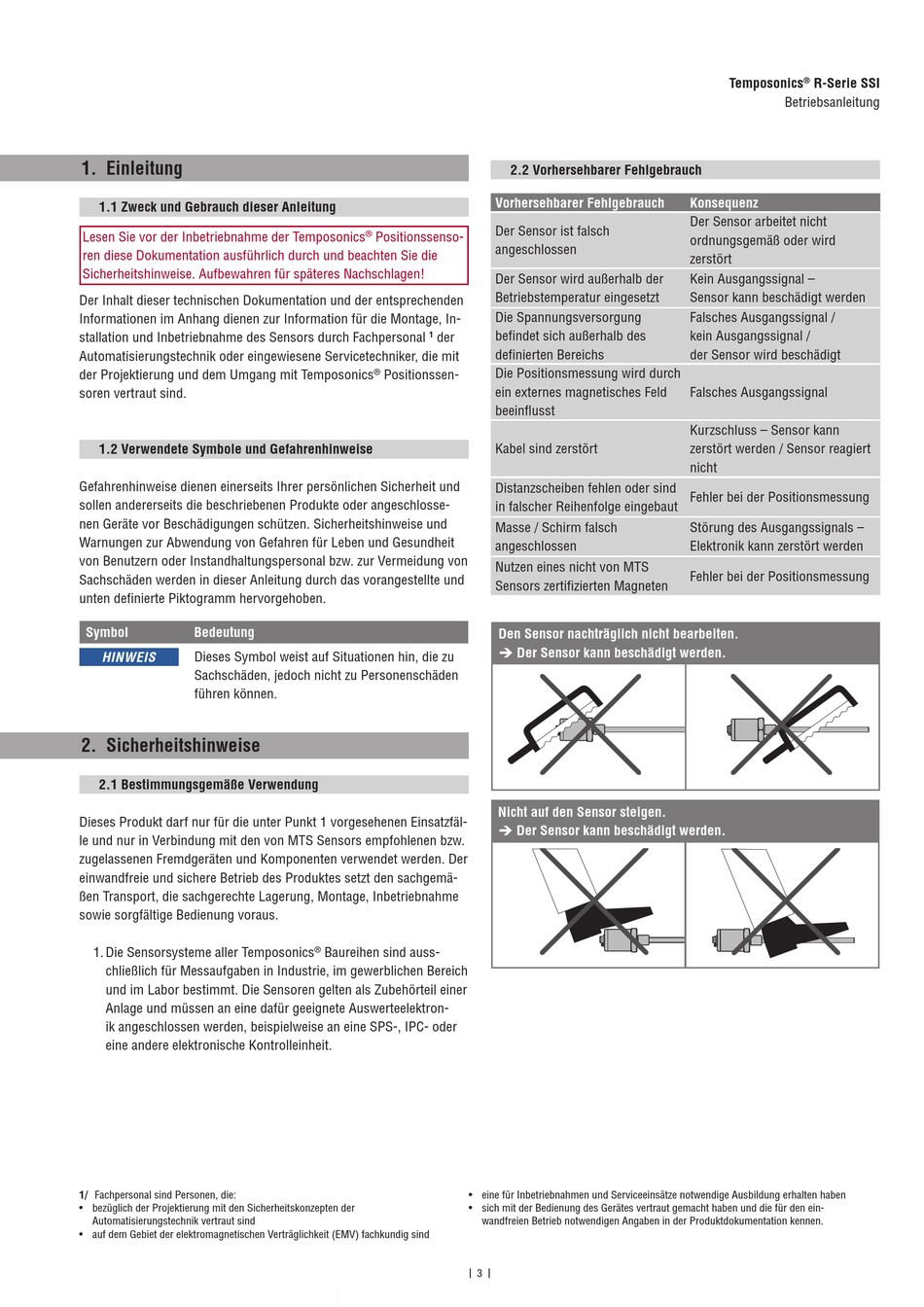

Einleitung; Zweck Und Gebrauch Dieser Anleitung; Verwendete Symbole Und Gefahrenhinweise; Sicherheitshinweise - MTS Sensors Temposonics R-Serie SSI Betriebsanleitung

1. Einleitung

1.1 Zweck und Gebrauch dieser Anleitung

Lesen Sie vor der Inbetriebnahme der Temposonics
ren diese Dokumentation ausführlich durch und beachten Sie die
Sicherheitshinweise. Aufbewahren für späteres Nachschlagen!
Der Inhalt dieser technischen Dokumentation und der entsprechenden
Informationen im Anhang dienen zur Information für die Montage, In-
stallation und Inbetriebnahme des Sensors durch Fachpersonal
Automatisierungstechnik oder eingewiesene Servicetechniker, die mit
der Projektierung und dem Umgang mit Temposonics
soren vertraut sind.

1.2 Verwendete Symbole und Gefahrenhinweise

Gefahrenhinweise dienen einerseits Ihrer persönlichen Sicherheit und
sollen andererseits die beschriebenen Produkte oder angeschlosse-
nen Geräte vor Beschädigungen schützen. Sicherheitshinweise und
Warnungen zur Abwendung von Gefahren für Leben und Gesundheit
von Benutzern oder Instandhaltungspersonal bzw. zur Vermeidung von
Sachschäden werden in dieser Anleitung durch das vorangestellte und
unten definierte Piktogramm hervorgehoben.
Symbol Bedeutung
Dieses Symbol weist auf Situationen hin, die zu
HINWEIS
Sachschäden, jedoch nicht zu Personenschäden
führen können.

2. Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung
Dieses Produkt darf nur für die unter Punkt 1 vorgesehenen Einsatzfäl-
le und nur in Verbindung mit den von MTS Sensors empfohlenen bzw.
zugelassenen Fremdgeräten und Komponenten verwendet werden. Der
einwandfreie und sichere Betrieb des Produktes setzt den sachgemä-
ßen Transport, die sachgerechte Lagerung, Montage, Inbetriebnahme
sowie sorgfältige Bedienung voraus.
1. Die Sensorsysteme aller Temposonics
chließlich für Messaufgaben in Industrie, im gewerblichen Bereich
und im Labor bestimmt. Die Sensoren gelten als Zubehörteil einer
Anlage und müssen an eine dafür geeignete Auswerteelektron-
ik angeschlossen werden, beispielweise an eine SPS-, IPC- oder
eine andere elektronische Kontrolleinheit.
1/ Fachpersonal sind Personen, die:
• bezüglich der Projektierung mit den Sicherheitskonzepten der
Automatisierungstechnik vertraut sind
• auf dem Gebiet der elektromagnetischen Verträglichkeit (EMV) fachkundig sind
Positionssenso-
®
der
1
Positionssen-
®
Baureihen sind auss-
®
• eine für Inbetriebnahmen und Serviceeinsätze notwendige Ausbildung erhalten haben
• sich mit der Bedienung des Gerätes vertraut gemacht haben und die für den ein-
wandfreien Betrieb notwendigen Angaben in der Produktdokumentation kennen.
3

2.2 Vorhersehbarer Fehlgebrauch

Vorhersehbarer Fehlgebrauch
Der Sensor ist falsch
angeschlossen
Der Sensor wird außerhalb der
Betriebstemperatur eingesetzt
Die Spannungsversorgung
befindet sich außerhalb des
definierten Bereichs
Die Positionsmessung wird durch
ein externes magnetisches Feld
beeinflusst
Kabel sind zerstört
Distanzscheiben fehlen oder sind
in falscher Reihenfolge eingebaut
Masse / Schirm falsch
angeschlossen
Nutzen eines nicht von MTS
Sensors zertifizierten Magneten
Den Sensor nachträglich nicht bearbeiten.
 Der Sensor kann beschädigt werden.
Nicht auf den Sensor steigen.
 Der Sensor kann beschädigt werden.
Temposonics R-Serie SSI
®
Betriebsanleitung
Konsequenz
Der Sensor arbeitet nicht
ordnungsgemäß oder wird
zerstört
Kein Ausgangssignal –
Sensor kann beschädigt werden
Falsches Ausgangssignal /
kein Ausgangssignal /
der Sensor wird beschädigt
Falsches Ausgangssignal
Kurzschluss – Sensor kann
zerstört werden / Sensor reagiert
nicht
Fehler bei der Positionsmessung
Störung des Ausgangssignals –
Elektronik kann zerstört werden
Fehler bei der Positionsmessung
