LAVAMAT 62840 - 64840 - 66840 Benutzerinformation Waschautomat...
Seite 2
Verehrter Kunde! Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie. Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen. Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieeinsparung gelegt, die integraler Bestandteil aller unserer Produkte sind.
Inhaltsverzeichnis Inhaltsverzeichnis Benutzerinformation Sicherheitshinweise Gerätebeschreibung Waschmittelschublade Bedienblende Vor der ersten Inbetriebnahme Täglicher Gebrauch Laden der Wäsche Messen Sie Waschmittel und Weichspüler ab Akustische Signale Kindersicherung Symbol Wählen Sie das gewünschte Programm Auswahl von Schleuderdrehzahl bzw. Spülstopp Zusatzfunktionstasten Wählen Sie die Option Vorwäsche Wählen Sie die Option Flecken Wählen Sie die Option Sensitiv Wählen Sie die Option Zeitsparen...
Seite 4
Inhaltsverzeichnis Waschprogramme 20-21 Programminformationen Tipps zum Waschen Sortieren der Wäsche Temperaturen Vor dem Beladen der Waschmaschine Maximale Wäschemengen Gewichte der Wäschestücke Entfernen von Flecken Wasch- und Zusatzmittel Zu verwendende Waschmittelmenge Wasserhärte Internationale Pflegekennzeichen Reinigung und Pflege Entkalken Nach jedem Waschgang Waschgang zur Pflege der Maschine Reinigung der Außenseiten Reinigung der Waschmittelschublade...
Seite 5
Inhaltsverzeichnis Aufstellen der Maschine Auspacken Aufstellung und Ausrichten Wasserzulauf Wassestopp Wasserablauf Elektrischer Anschluss Elektrische Festverkabelungen Hinweise zum Umweltschutz Verpackungsmaterial Altgerät Hinweise zum Umweltschutz...
Sicherheitshinweise Benutzerinformation Sicherheitshinweise Vor dem ersten Gebrauch • Die Sicherheit von AEG/ELECTROLUX-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgendenSicherheitshinweisen vertraut zu machen. Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes vor der Installation und dem Gebrauch des Gerätes eine optimale Nutzung des Gerätes aufmerksam...
Sicherheitshinweise • Nach dem Waschen und zum Reinigen und Warten der Maschine immer den Netzstecker ziehen und die Wasserzufuhr stoppen. • Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst.
Sicherheitshinweise Gebrauchsanweisung. • Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost-und Grasflecken vor dem Waschen separat. • Kleidungsstücke, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in der Maschine gewaschen werden.

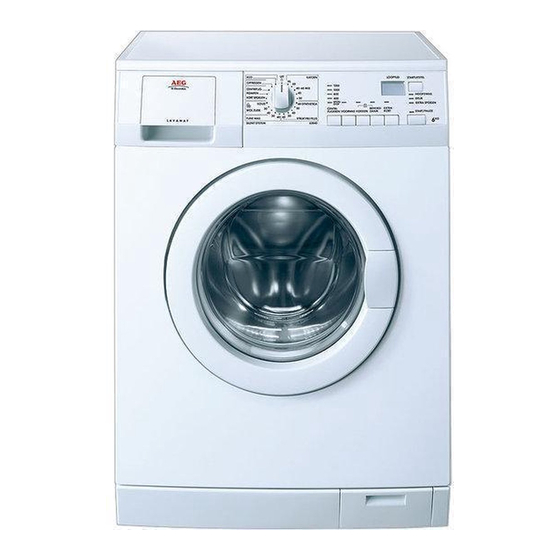

Gerätebeschreibung Gerätebeschreibung Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie. Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch . Waschmittelschublade Typenschild Bedienblende Laugenpumpe Türgriff Einstellbare Schraubfüße Waschmittelschublade Einspülfach für Vorwaschmittel Das Vorwaschmittel wird ganz zu Beginn des Waschprogramms eingespült.
Täglicher Gebrauch Täglicher Gebrauch Laden der Wäsche 1. Öffnen Sie die Tür, indem Sie den Türgriff sanft nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel 2. Schließen Sie die Tür bis das Schloss hörbar einrastet.
Täglicher Gebrauch Akustische Signale In folgenden Fällen ertönt ein akustisches Signal: • beim Drücken der Zusatzfunktionstasten. • durch Drehen den Programmwähler • am Ende des Waschgangs • bei falscher Auswahl • im Fall von Betriebsstörungen. Durch gleichzeitiges Drücken der Tasten VORWÄSCHE und FLECKEN für ca. 6 Sekunden wird das akustische Signal deaktiviert (außer bei Betriebsstörungen).
Täglicher Gebrauch Wählen Sie das gewünschte Programm Drehen Sie den Programmwähler auf das gewünschte Programm. Programmwähler bestimmt die Art des Waschgangs (z.B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden Wäscheart, sowie die Laugentemperatur. Die Kontrollleuchte START/PAUSE beginnt zu blinken. Folgende Programme können gewählt werden: •...
Täglicher Gebrauch Modell 62840: Die maximale Schleuderdrehzahl beträgt 1200 U/min für alle Textilien. Modell 64840: Die maximale Schleuderdrehzahl beträgt 1400 U/min. für Koch- /Buntwäsche und Energiesparen; 1000 U/min für alle andere Textilien. Modell 66840: Die maximale Schleuderdrehzahl beträgt 1600 U/min. für Koch- /Buntwäsche und Energiesparen;...
Täglicher Gebrauch Wählen Sie die Option Flecken Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche mit Fleckensalz (verlängerter Hauptwaschgang mit zeitoptimierter Fleckensalzeinspülung). Wichtig! Wenn Sie die Option FLECKEN wählen, schütten Sie das Fleckensalz in das Fach mit das mit dem blauen Pfeil markiert ist. Wählen Sie die Option Sensitiv Durch Wahl dieser Option verringert sich die Drehgeschwindigkeit der Trommel und damit die Intensität des Waschvorgangs.
Täglicher Gebrauch Z Z e e i i t t v v o o r r w w a a h h l l f f u u n n k k t t i i o o n n Der mit der ZEITVORWAHL Taste eingestellte Startaufschub (max.
Täglicher Gebrauch erneut die Taste START/PAUSE drücken. Wenn Sie eine Startverzögerung eingestellt haben, beginnt die Maschine mit dem Herunterzählen der Zeit. Wählen Sie die Zeitvorwahl V V o o r r d d e e m m B B e e g g i i n n n n e e i i n n e e s s W W a a s s c c h h p p r r o o g g r r a a m m m m s s können Sie ein Waschprogramm verzögert starten.
Täglicher Gebrauch Programmablaufanzeige Nachdem Sie die Taste START/PAUSE gedrückt haben, leuchten die Kontrolllampen WASCHEN und TÜR. Die Kontrolllampe WASCHEN leuchtet, wenn die Waschmaschine den Hauptwaschgang ausführt. Die Kontrolllampe TÜR leuchtet, um anzuzeigen, dass der Waschautomat zu waschen beginnt und die Einfülltür verriegelt ist.
Täglicher Gebrauch Sie das neue Programm, indem Sie die Taste START/PAUSE erneut drücken. Unterbrechen eines Programms Drücken Sie die Taste START/PAUSE, um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrollleuchte blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut. Abbrechen eines Waschprogramms Um ein laufendes Programm abzubrechen, drehen Sie den Programmwähler auf O / AUS.
Waschprogramme Waschprogramme P P r r o o g g r r a a m m m m / / P P r r o o g g r r a a m m m m - - W W ä ä s s c c h h e e a a r r t t O O p p t t i i o o n n e e n n T T e e m m p p e e r r a a t t u u r r b b e e s s c c h h r r e e i i b b u u n n g g...
Seite 21
Waschprogramme Waschprogramme P P r r o o g g r r a a m m m m / / P P r r o o g g r r a a m m m m - - W W ä ä s s c c h h e e a a r r t t O O p p t t i i o o n n e e n n T T e e m m p p e e r r a a t t u u r r b b e e s s c c h h r r e e i i b b u u n n g g...
Programminformationen Programminformationen Programm für Koch-/Buntwäsche, welche für unterschiedliche Waschtemperaturen gekennzeichnet ist. Teile, die laut Pflegekennzeichen üblicherweise bei 40°C 40-60 MIX oder bei 60°C getrennt gewaschen werden, können in diesem Programm zusammen gewaschen werden. Erreicht das Waschergebnis eines normalen 60° Programms. Durch Auswahl dieses Programms wird die Wäsche zum Vermeiden von Knittern vorsichtig gewaschen und Leichtbügeln Plus...
Seite 23
Programminformationen Energie- und wassersparendes Programm für Koch- /Buntwäsche aus Baumwolle und Leinen bei 60°C. ENERGIESPAREN Drehen Sie den Programmwähler zum Zurückstellen eines Programms und zum Ausschalten der Maschine auf O / O / AUS AUS . Anschließend können Sie ein neues Programm wählen.
Tipps zum Waschen Tipps zum Waschen Sortieren der Wäsche Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche wie folgt: Kochwäsche, Buntwäsche, Pflegeleicht, Feinwäsche, Wolle. Temperaturen für normal verschmutzte weiße Baumwolle und Leinen (z.B. 95°...
Tipps zum Waschen Maximale Wäschemengen Die empfohlenen Wäschemengen finden Sie in der Tabelle "Verbrauchswerte". Allgemeine Regeln: Koch-/Buntwäsche, Leinen: Trommel voll, aber nicht zu dicht gepackt; Pflegeleicht: Trommel nur halbvoll Feinwäsche und Wolle: Trommel nicht mehr als 1/3 füllen. Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt. Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.
Tipps zum Waschen Entfernen von Flecken Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden. Blut: Behanden Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen .
Tipps zum Waschen Wasch- und Zusatzmittel Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Mengen abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können.
Tipps zum Waschen Wasserhärte Die Wasserhärte ist in Härtebereiche unterteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung. W W a a s s s s e e r r h h ä ä r r t t e e G G r r a a d d Eigenschaft D D e e u u t t s s c c h h...
Internationale Textilpflegesymbole Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- gang gang gang gang gang gang gang gang...
Reinigung und Pflege Reinigung und Pflege Unterbrechen Sie vor dem Durchführen von Reinigungs- und Wartungsarbeiten die Stromzufuhr zum Gerät. Entkalken Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters.
Reinigung und Pflege Fach herausnehmen. 3. Alle Teile mit Wasser reinigen. 4. Weichspülereinsatz bis zum Anschlag aufstecken, so dass er fest sitzt. 5. Gesamten Einspülbereich des Wasch- automaten, besonders auch die Düsen an der Oberseite der Einspülkammer, mit einer Bürste reinigen. 6.
Reinigung und Pflege Laugenpumpe Die Laugenpumpe muss regelmäßig kontrolliert werden, insbesondere wenn • das Wasser nicht abgepumpt bzw. der Schleudergang nicht durchgeführt wird • die Maschine ein ungewöhnliches Geräusch beim Schleudern erzeugt, das durch eventuelle Fremdkörper, wie z.B. Büroklammern, Sicherheitsnadeln usw. im Pumpengehäuse verursacht werden könnte.
Reinigung und Pflege 8. Notentleerungsschlauch verschließen und wieder einsetzen. 9. Laugenpumpe einsetzen und den Deckel im Uhrzeigersinn wieder festschrauben. 10. Klappe schließen. Achtung! Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden. Entfernen Sie den Pumpendeckel niemals während eines Waschgangs.
Reinigung und Pflege Wenn die Waschlauge vollständig abgelaufen ist: 6. Laugenpumpe ggf. reinigen. 7. Notentleerungsschlauch verschließen und wieder einsetzen. 8. Klappe in Sockelblende einsetzen und schließen. Gefahren durch Frost Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.
Fehlersuche Fehlersuche Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen. Während des Gerätebetriebs kann es sein, dass die gelbe Kontrolllampe der Taste START/PAUSE blinkt sowie auf dem Display einer der folgenden Alarmcodes angezeigt wird und gleichzeitig ein akustisches Signal ertönen, um anzuzeigen dass der Waschautomat nicht ordnungsgemäß...
Seite 36
Fehlersuche Störung Mögliche Ursache/Abhilfe Der Ablaufschlauch ist gequetscht oder geknickt. (E20) • Überprüfen Sie den Anschluss des Ablaufschlauchs. Die Ablaufpumpe ist verstopft. (E20) • Reinigen Sie die Ablaufpumpe. Die Maschine pumpt nicht ab Die Zusatzfunktion Spülstopp ist ausgewählt. und/oder schleudert nicht: •...
Seite 37
Fehlersuche Störung Mögliche Ursache/Abhilfe Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt. • Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel. Hartnäckige Flecken wurden nicht vorbehandelt. • Verwenden Sie zur Behandlung hartnäckiger Nicht zufriedenstellende Flecken handelsübliche Produkte Waschergebnisse: Es wurde nicht die korrekte Temperatur gewählt.
Seite 38
Fehlersuche Störung Mögliche Ursache/Abhilfe Moderne Maschinen arbeiten sehr ökonomisch und In der Trommel ist kein Wasser zu verbrauchen sehr wenig Wasser, ohne dabei ein sehen: schlechteres Waschergebnis zu erzielen. Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist.
Technische Daten Technische Daten 60 cm Breite 85 cm Abmessungen Höhe 63 cm Tiefe Anschlussspannung - Informationen zum elektrischen Anschluss befinden sich auf Gesamtleistung - Sicherung dem Typenschild in der Gerätetür Min. 0,05 MPa Wasserdruck Max. 0,80 Maximale Beladung Koch-/Buntwäsche 6 kg 1200 U/min.
Verbrauchswerte Verbrauchswerte Max. W W a a s s s s e e r r v v e e r r b b r r a a u u c c h h E E n n e e r r g g i i e e v v e e r r b b r r a a u u c c h h P P r r o o g g r r a a m m m m d d a a u u e e r r Programm ( ( i i n n L L i i t t e e r r n n ) )
Aufstellen der Maschine Aufstellen der Maschine Auspacken Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden. Es empfiehlt sich, alle Transportsicherungen aufzubewahren, damit sie erneut angebracht werden können, wenn das Gerät einmal transportiert werden muss. 1. Legen Sie die Maschine nach Entfernen der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen.
Seite 42
Aufstellen der Maschine 4. Lösen und entfernen Sie die beiden großen Schrauben B und die sechs kleineren Schrauben HEC0003 5. Entfernen Sie den Bügel D und schrauben Sie die sechs kleineren Schrauben C wieder fest. Ziehen Sie das Kunststoff-Distanzstück E heraus.
Aufstellen der Maschine Aufstellung und Ausrichten Stellen Sie das Gerät auf einen ebenen, festen Boden. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Vorleger usw. behindert wird. Kontrollieren Sie, dass die Maschine weder die Wand noch andere Geräte berührt. Bringen Sie die Waschmaschine in eine waagerechte Position, indem Sie die Schraubfüße heraus- oder hineindrehen.
Aufstellen der Maschine 3. Stellen Sie den Schlauch durch Lockern der Ringmutter richtig ein. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden. 4. Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschraubung 3/4” an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch Der Zulaufschlauch darf nicht verlängert werden.
Aufstellen der Maschine Wasserablauf Für den Wasserablauf gibt es drei Möglichkeiten, wobei das Ende des Wasserablaufschlauchs entsprechend positioniert werden muss: Sie können den Schlauch über den Rand eines Waschbeckens hängen. Verwenden Sie dazu die Kunststoffführung, die mit dem Gerät geliefert wird.
Aufstellen der Maschine Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung entnehmen Sie bitte dem Typschild, das im Bereich der Einfüllöffnung angebracht ist Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast von 2,2 kW geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Verpackungsmaterial Materialien, die durch das Symbol gekennzeichnet sind, sind wiederverwertbar. >PE<= Polyethylen >PS<= Polystyrol >PP<= Polypropylen Solche Materialien können der Wiederverwertung zugeführt werden, indem man sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt. Altgerät Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein wichtiger Beitrag zum Umweltschutz! Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass...
