Produktbeschreibung

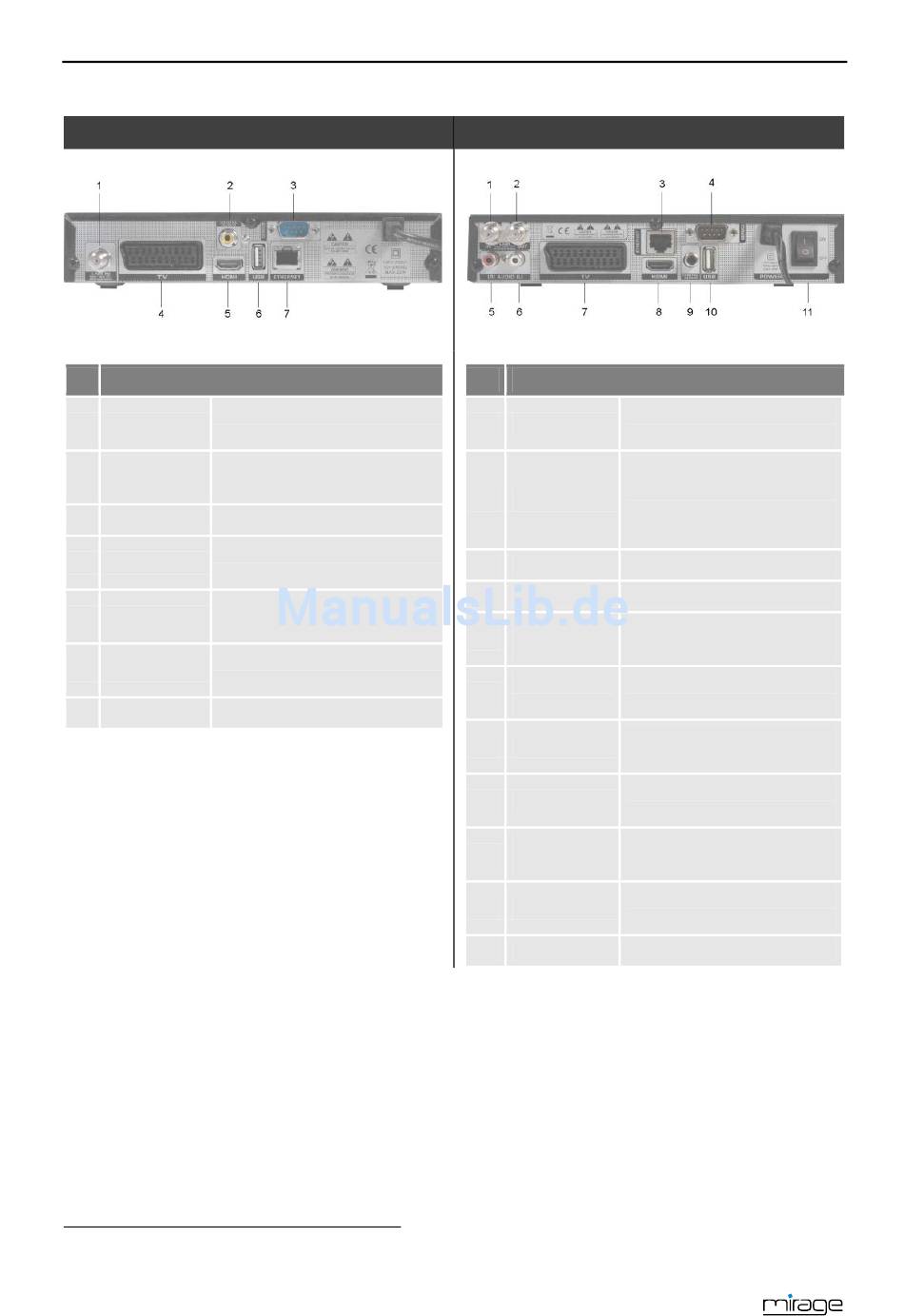

2.2.2 Geräterückseite
Nr. Beschreibung
Anschluss für Satelliten-
1 LNB IN
Antenne
AUDIO OUT Digitaler Cinch-Audio-
2
DIGITAL
Ausgang
3 SERVICE
RS232
Scart-Anschluss für Fern-
4 TV
sehgerät (analog)
Digitaler Audio- und Video-
5 HDMI 1
ausgang
0F
Anschluss für externen
6 USB
USB-Datenträger
7 ETHERNET Netzwerk-Anschluss
High Definition Multimedia Interface (engl.), Schnittstelle für die volldigitale Übertragung von Audio- und
1
Video-Daten.
8
I
Nr. Beschreibung
Anschluss für Satelliten-
1 LNB IN
Antenne (DVB-S)
Durchgeschleiftes Satel-
liten-Antennen-Signal
LNB OUT
2
zum Anschluss weiterer
Receiver
ETHERNET Netzwerk-Anschluss
3
RS 232
4 Service
AUDIO
Analoges Audiosignal
5
OUT (R)
rechts
AUDIO Analoges Audiosignal
6
OUT (L) links
Scart-Anschluss für
TV
7
Fernsehgerät (analog)
Digitaler Audio- und
8 HDMI
Videoausgang
DIGITAL Digitaler Cinch-Audio-
9
AUDIO
Ausgang
Anschluss für externen
10 USB
USB-Datenträger
11 ON / OFF Netzschalter (Ein/Aus)
II
