Schmierung

Wenn Sie den Zündschlüssel im Zündschloss
stecken lassen, könnte eine andere Person
den Motor versehentlich anlassen und Sie und
Unbeteiligte schwer verletzen.
Ziehen Sie vor dem Beginn von
Wartungsarbeiten den Zündschlüssel
und den Kerzenstecker ab. Schieben Sie
außerdem den Kerzenstecker zur Seite, damit
er nicht versehentlich die Zündkerze berührt.

Einfetten der Maschine

Schmieren Sie die Schmiernippel regelmäßig mit Nr. 2
Allzweckschmierfett auf Lithiumbasis ein. Fetten Sie alle
Lager und Büchsen alle 50 Betriebsstunden, wenn die
Maschine unter normalen Bedingungen eingesetzt wird.

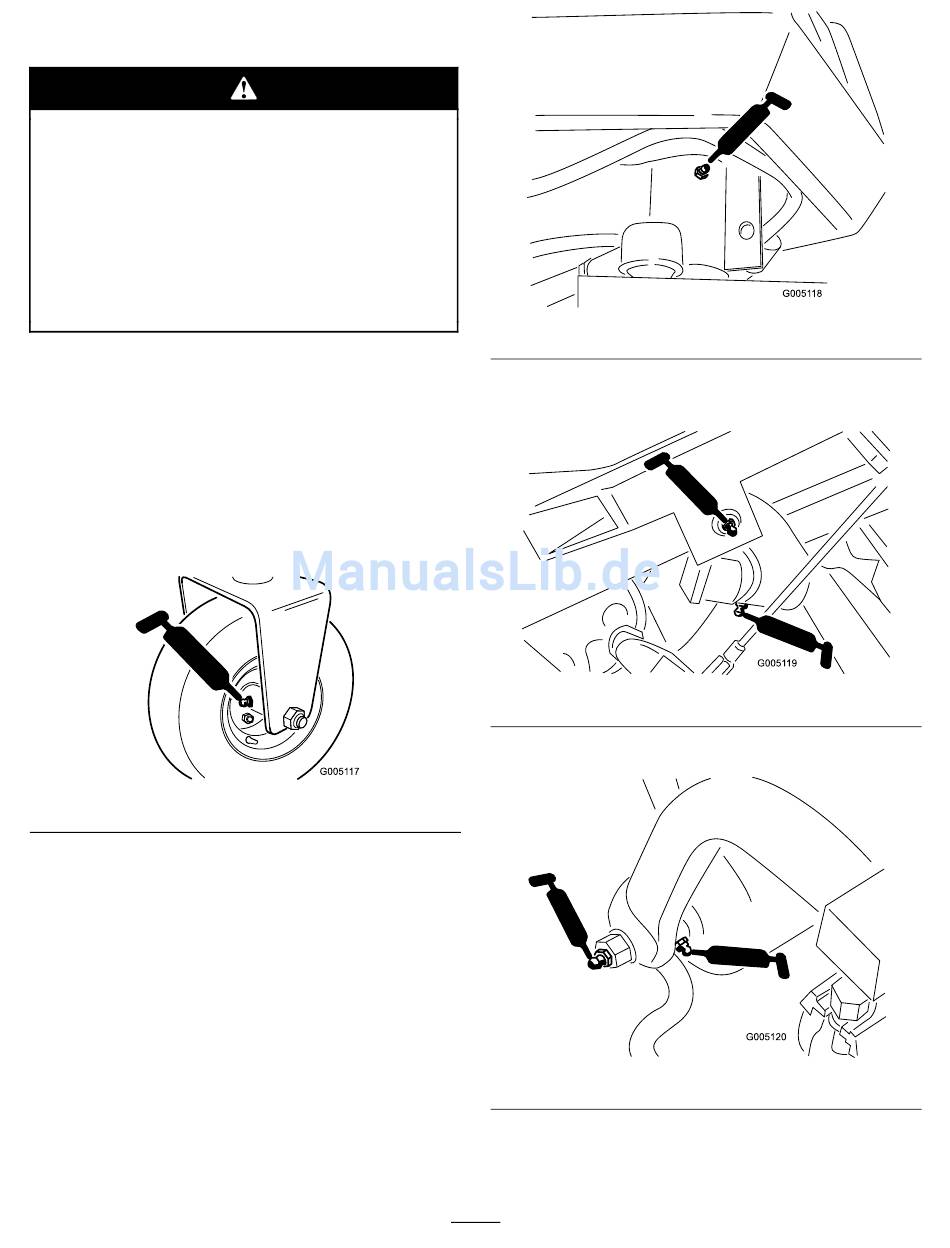

Die Schmiernippel befinden sich an folgenden Stellen:
• Hinterradlager (1) (Bild 24)
• Lenkgabelspindel (1) (Bild 25)
Bild 24
• Hubarmgelenk (3) und Schwenkscharnier (3)
(Bild 26)
• Zugrahmenwelle und Rolle (12) (Bild 27)
• Servolenkungszylinder (Bild 28)
31
Bild 25
Bild 26
Bild 27
