Dieses Segmente erscheinen nur bei neues Änderung des Sollstichtages und Stichtagsdatum erschlischt wieder nach Erreichen des neuen Stichtagsdatum Kontrollzahl Durchfluss Fehlercode Diese Segmente erscheinen nur, wenn "Fehler " ein Gerätefehler aufgetreten ist. Fehlerdatum (10) Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Diese Anzeige soll sicherstellen, dass alle Segmente des Displays einwandfrei funk- tionieren. Es erscheinen für 0,5 Sekunden alle Segmente im Display und für weiter 0,5 Sekunden erlischt das gesamte Display. Anschließend springt die Anzeige zum nächsten Anzeigeschritt. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Sollte der erste Stichtag noch nicht erreicht sein, erscheint "--------'' im Display. (4) kumuliertes Volumen zum Stichtag Diese Anzeige zeigt das kumulierte Volumen zum letzten Stichtag. Sollte der erste Stichtag noch nicht erreicht sein, erscheint "0.000'' im Display. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
(6) Kontrollzahl Die Kontrollzahl wird aus dem kumulierten Volumen am letzten Stichtag, dem Stichtags- datum und der Gerätenummer gebildet. Diese Anzeige kann zur späteren Kontrolle der Ablesewerte genutzt werden (z.B. bei Post- kartenablesungen). Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Vorzeichen "-" angezeigt. Im Beispiel ist Durchfluss 0.980 m3/h. (8) Fehlercode Die Fehlercodeanzeige wird nur gezeigt, wenn ein Fehler vorliegt. Jede Ziffer steht für eine mögliche Fehlerursache. Es können mehrere Fehler gleichzeitig auf- treten. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
(9) Fehler Die Fehleranzeige wird nur angezeigt, wenn eine schwere Funktionsstörung des Wasser- zählers vorliegt. Der Zähler muss ersetzt werden! Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Sollte der Richtungspfeil blinken, liegt möglicherweise eine Leckage (kontinuierlicher Wasserverbrauch durch z.B. tropfende Wasserhähne, Spülkästen o.ä.) vor. Diese Anzeige erscheint nach einer Stunde un- unterbrochenen Durchflusses und erlischt wieder automatisch, sowie der Fluss unter- brochen wird. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Seite 10
Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Seite 11
Standard display loop: cum. volume Segment test Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Seite 12
Control number Flow rate Error code These segments only appear when a "Error" device error has occurred Date of error (10) Siemens Building Technologies electronic GmbH – F 10105-4200/060105...

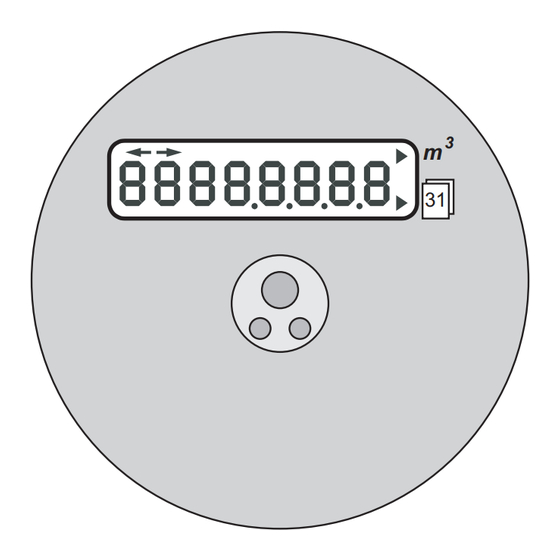

This display indicates that all segments of the display are functioning correctly. All segments in the display appear for 0.5 seconds, after another 0.5 seconds the entire display goes off and the next step is then indicated. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
(4) Cumulative volume up to set date This display shows the cumulative volume up to the last due date. If the first due date has not been reached, „0.000'' appears in the display. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
The control number comprises the cumulative volume on the last due date, the due date and the device number. This display can be used at a later date for controlling the readout value (e.g. self-readers). Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
In the example, the flow is 0.980 m /h. (8) Error code The error code display is only indicated when an error has occurred. Every digit stands for a possible error cause. Several errors may occur simultaneously. (See „Error handling“) Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
(9) Error The error display is only indicated when the heat meter has a major functional fault. The meter must be replaced! Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
If the arrows are flashing you might have a leakage (continuously water consumption because of dripping taps, toilet flush or something else). This display appears after one hour continuously flow and display disappears automatic when the flow is interrupted. Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Seite 19
Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
Seite 20
Vakatseite Siemens Building Technologies electronic GmbH – F 10105-4200/060105...
