Inhaltszusammenfassung für NAIM NAP 500
- Seite 1 Bedienungsanleitung – Deutsch ENDSTUFEN NAP 500 • NAP 300 • NAP 250 • NAP V145 NAP 200 • NAP 155 XS • NAP 100...
-
Seite 2: Inhaltsverzeichnis
Seite Einleitung 1. Anschlüsse 2. Netzversorgung 3. Allgemeine Hinweise NAP 500 4. NAP 500 – Installation und Betrieb 5. NAP 500 – Anschlüsse NAP 300 6. NAP 300 – Installation und Betrieb 7. NAP 300 – Anschlüsse NAP 250 8 NAP 250 – Installation und Betrieb 9. -
Seite 3: Einleitung
Einleitung Hinweis: Beachten Sie die Sicherheitshinweise Naim-Audio-Produkte werden mit dem Ziel entwickelt, höchste Klangqualität zu bieten. Eine im letzten Kapitel dieser sorgfältig durchgeführte Installation gewährleistet, dass das klangliche Potenzial der Produkte Bedienungsanleitung. ausgeschöpft wird. Diese Bedienungsanleitung enthält Informationen zu allen Endstufen. Die ersten Abschnitte enthalten Allgemeines zur Installation. -
Seite 4: Allgemeine Hinweise
Händlers vor Ort zu nutzen. Sollten Komponenten. etwaige Probleme nicht gelöst werden können, wenden Sie sich bitte an die zuständige Vertriebsgesellschaft oder an Naim Manche Naim-Geräte sind sehr schwer. Heben Sie schwere Audio. Geräte gegebenenfalls zu zweit, um sie sicher platzieren zu können. -
Seite 5: Nap 500

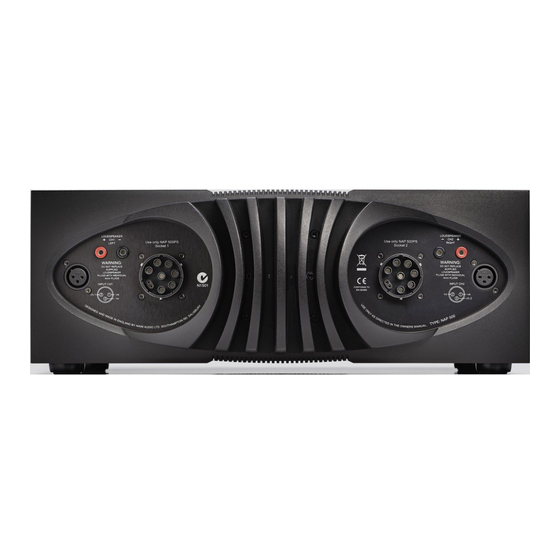

Beachten Sie beim Aufstellen der NAP 500, dass die oberen und unteren Lüftungsschlitze nicht verdeckt werden dürfen. Die NAP 500 und das NAP 500PS sind sehr schwer – bitte bedenken Sie dies, wenn Sie die Geräte hochheben oder umstel- len wollen. Stellen Sie sicher, dass die Unterlage für das Gewicht geeignet ist. -
Seite 6: Nap 500 - Anschlüsse
Knl 2 Links Rechts NAP-500-Burndy- NAP-500-Burndy- Kabel Kabel NAP 500PS AC ONLY FREQUENCY: 50/60Hz DESIGNED AND MADE IN ENGLAND BY NAIM AUDIO LTD. SOUTHAMPTON ROAD, SALISBURY INPUT POWER: 480VA FUSE RATING: ANTISURGE S/No. Use only 100V TO 120V: T6.3AL. NAP 500 200V TO 240V: T3.15AL/250V. -
Seite 7: Nap 300
Die Minuspole der Ein- und Ausgänge eines Kanals sind Zum Anschließen Ihrer Lautsprecher an die Ausgänge der miteinander verbunden. Unabhängig davon, welche ande- NAP 300 sollten Sie nur Naim-Audio-Lautsprecherkabel ren Geräte zusammen mit der Endstufe verwendet werden, verwenden. Lassen Sie die Lautsprecherkabel nur mit den sollte der Schutzleiter stets angeschlossen sein. -
Seite 8: Nap 300 - Anschlüsse
Burndy-Kabel Burndy-Kabel NAP 300PS Power supply output Power supply output AC ONLY DESIGNED AND MADE IN ENGLAND BY NAIM AUDIO LTD. DESIGNED AND MADE IN ENGLAND BY NAIM AUDIO LTD. FREQUENCY: 50/60Hz SOUTHAMPTON ROAD, SALISBURY SOUTHAMPTON ROAD, SALISBURY INPUT POWER:... -
Seite 9: Nap 250 - Installation Und Betrieb
WERDEN KÖNNEN. 9. NAP 250 – Anschlüsse 9.1 Rückseite NAP 250 Power Loudspeaker Loudspeaker Input AC ONLY DESIGNED AND MADE IN ENGLAND BY NAIM AUDIO LTD. FREQUENCY: 50/60Hz SOUTHAMPTON ROAD, SALISBURY INPUT POWER: 220VA WARNING: ch1 left ch2 right DISCONNECT SUPPLY CORD... -
Seite 10: Nap V145
Die Minuspole des Eingangs und des Ausgangs sind mit- Zum Anschließen Ihrer Lautsprecher an die Ausgänge der einander verbunden. Unabhängig davon, welche anderen NAP V145 sollten Sie nur Naim-Audio-Lautsprecherkabel Geräte zusammen mit der Endstufe verwendet werden, verwenden. Lassen Sie die Lautsprecherkabel nur mit den sollte der Schutzleiter stets angeschlossen sein. -
Seite 11: Nap 200
Schalten Sie zuerst die Quellgeräte, dann (bei heruntergedrehtem Lautstärkeregler) die Vorstufe und zuletzt die Endstufe ein. Der Netzschalter der Endstufe befindet sich an der Vorderseite des Geräts. Die NAP 200 kann bestimmte Naim-Vorstufen mit Strom versorgen. Das dazu benötigte Gleichstromsignal wird am DIN-Ein- gang der NAP 200 geführt. -
Seite 12: Nap 155 Xs
Schalten Sie zuerst die Quellgeräte, dann (bei heruntergedrehtem Lautstärkeregler) die Vorstufe und zuletzt die Endstufe ein. Der Netzschalter der Endstufe befindet sich an der Rückseite des Geräts. Die NAP 155 XS kann bestimmte Naim-Vorstufen mit Strom versorgen. Das dazu benötigte Gleichstromsignal wird am DIN-Eingang der NAP 155 XS geführt. -
Seite 13: Nap 100
Die Cinchbuchsen und die DIN-Buchse für den Signalein- sie entsprechen den europäischen Sicherheitsnormen. Wir gang sind parallel geschaltet und sollten nicht gleichzeitig empfehlen die Verwendung von Naim-Lautsprecherkabeln, verwendet werden. es können jedoch auch viele andere Kabeltypen mit dem NAP 100 verwendet werden. -
Seite 14: Technische Daten
– – – Abmessungen (H x B x T): NAP 500: 160 x 432 x 375 mm NAP 300: 87 x 432 x 314 mm 87 x 432 x 314 mm NAP 500PS: 87 x 432 x 314 mm NAP 300PS: 87 x 432 x 314 mm Gewicht: NAP 500 –... -
Seite 15: Eg-Konformitätserklärung
