Durchgangsprüfung ( R ) - Fluke 73 SERIES III Gebrauchsanweisung

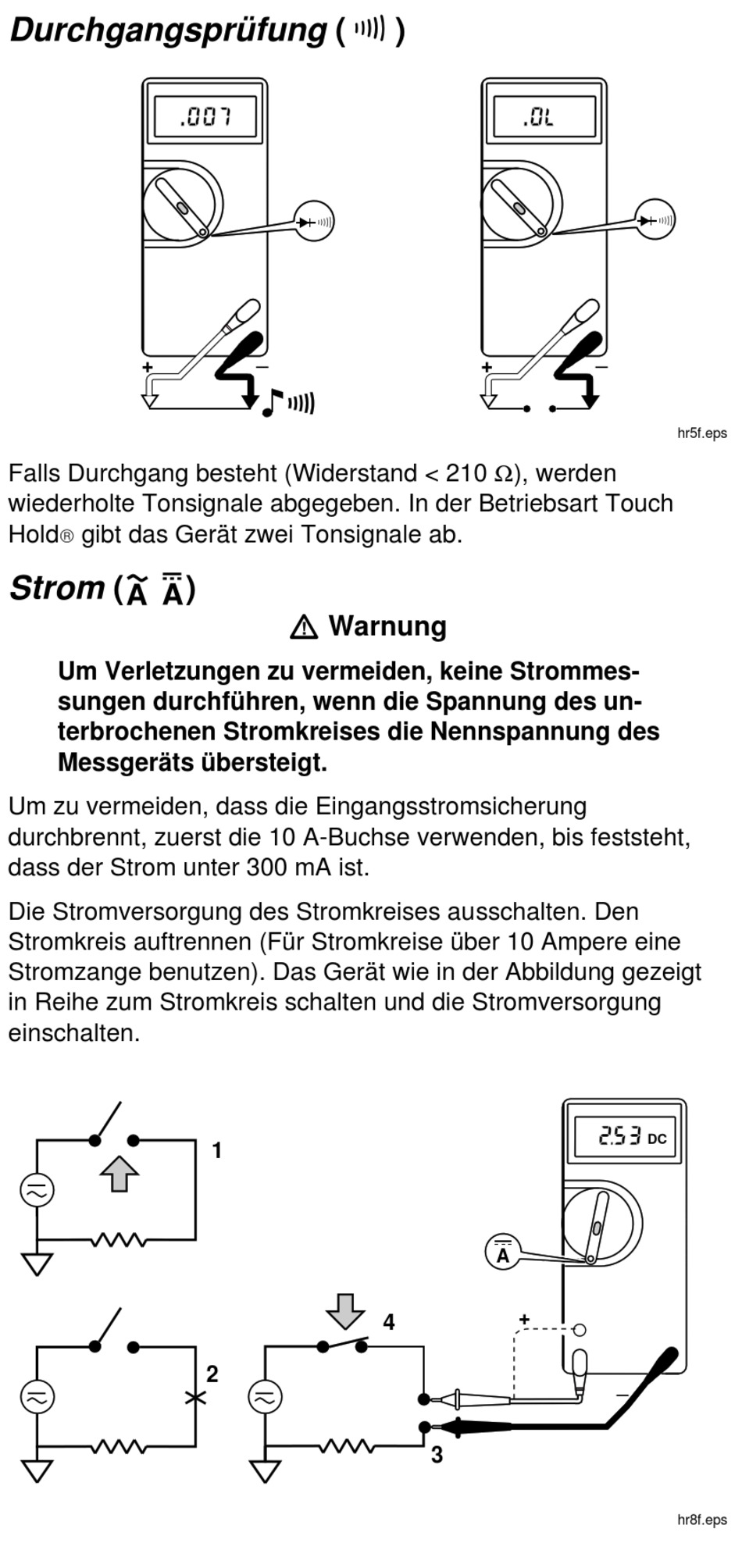

Durchgangsprüfung ( R )
+
Falls Durchgang besteht (Widerstand < 210 Ω), werden
wiederholte Tonsignale abgegeben. In der Betriebsart Touch
®
Hold gibt das Gerät zwei Tonsignale ab.
Strom (? A)
Um Verletzungen zu vermeiden, keine Strommes-
sungen durchführen, wenn die Spannung des un-
terbrochenen Stromkreises die Nennspannung des
Messgeräts übersteigt.
Um zu vermeiden, dass die Eingangsstromsicherung
durchbrennt, zuerst die 10 A-Buchse verwenden, bis feststeht,
dass der Strom unter 300 mA ist.
Die Stromversorgung des Stromkreises ausschalten. Den
Stromkreis auftrennen (Für Stromkreise über 10 Ampere eine
Stromzange benutzen). Das Gerät wie in der Abbildung gezeigt
in Reihe zum Stromkreis schalten und die Stromversorgung
einschalten.
_
W Warnung
1
2
+
V A
+
4
3
_
hr5f.eps
DC
_
hr8f.eps
