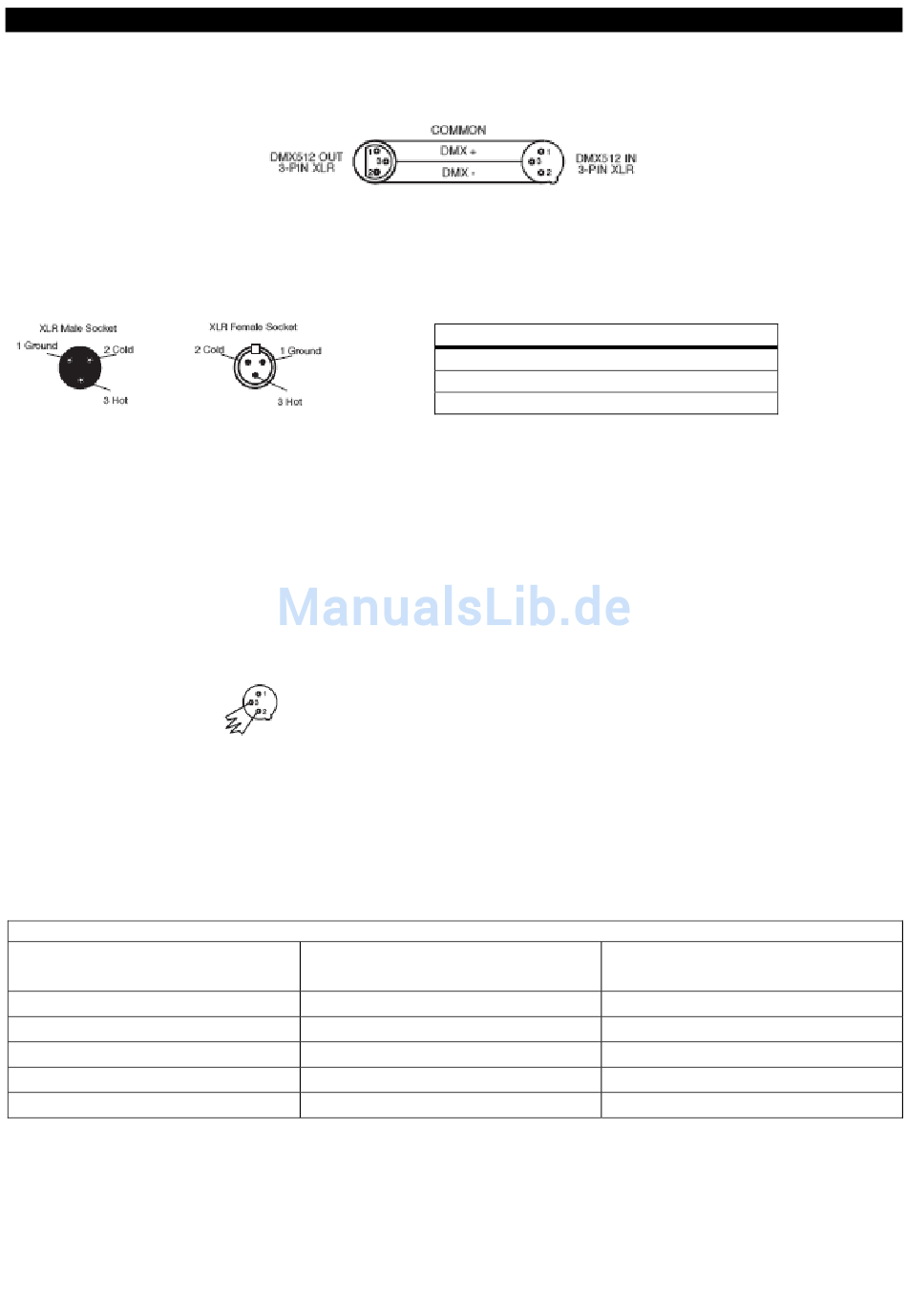

INBETRIEBNAHME (Fortsetzung)
Abbildung 3
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden, kann es nötig
werden, an dem zuletzt angeschlossenen Gerät einen Terminator zu verwenden, um Fehlfunktionen zu
vermeiden. Ein Terminator ist ein 90-120 Ohm 1/4 Watt Widerstand, der zwischen den Pins zwei und drei
eines männlichen XLR-steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den
weiblichen XLR-stecker des Geräts, das in einer Verkettung als Letztes angeschlossen wurde, eingesteckt,
um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert
die Wahrscheinlichkeit von Fehlfunktionen.
5-Pin-DMX-Stecker. Manche Hersteller benutzen für die Datenübertragung XLR-stecker mit 5 Pins anstatt mit
3 Pins. XLR-5-Pin-Stecker können an XLR.3-Pin-DMX-Linien angeschlossen werden. Wenn Sie Standard
XLR-5-Pin-Stecker in eine 3-Pin-Linie einstecken wollen, müssen Sie einen Kabeladapter benutzen. Diese
Kabeladapter sind bereits in fast allen Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt
detaillier die richtige Anpassung der Kabel.
Leitung
Erdung / Abschirmung
Data compliment (- Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
A.D.J. Supply Europe B.V. – www.americandj.eu – Fusion Tri FX Bar™ Bedienungsanleitung Seite 6
Abbildung 2
Der
Terminator
reduziert
verhindert Probleme und Störungen bei der
Signalübertragung.
Es
ist
immer
empfehlenswert,
Anschlusselement (120 Ohm 1/4 W Widerstand)
zwischen den PIN 2 (DMX-) und PIN 3 (DMX +)
des letzen Scheinwerfers zu benutzen.
Konvertierung von Cinch-3-Pin zu Cinch-5-Pin
Weibliche 3-Pin-Cinchstecker
XLR PIN Konfiguration
Pin1 = Erdung
Pin2 = Data Compliment (negativ)
Pin3 = Data True (positiv)
Signalfehler
und
ein
DMX-
Abbildung 4
(Out)
Pin 1
Pin 2
Pin 3
Männliche 5-Pin-Cinchstecker (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
