INBETRIEBNAHME
Stromzufuhr: Die Fusion Tri FX Bar von American DJ® enthält ein elektronisches Vorschaltgerät, das
automatisch die Stromspannung erkennt, sobald es angeschlossen wird. Mit dem elektronischen
Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit
kann überall angeschlossen werden. Vergewissern Sie sich außerdem, dass die nur die dem Gerät
beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet DMX
Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von
Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" XLR-Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX-Scheinwerfern (auf den meisten Controllern befinden sich nur DATA
„OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (für den DMX-Betrieb): Der Fusion Tri FX Bar
kann mithilfe des DMX512-Steuerprotokolls gesteuert werden. Die Fusion Tri FX Bar 3 ist
ein DMX-Gerät mit 8 Kanälen. Die DMX-Adresse wird auf dem Panel der Rückseite des

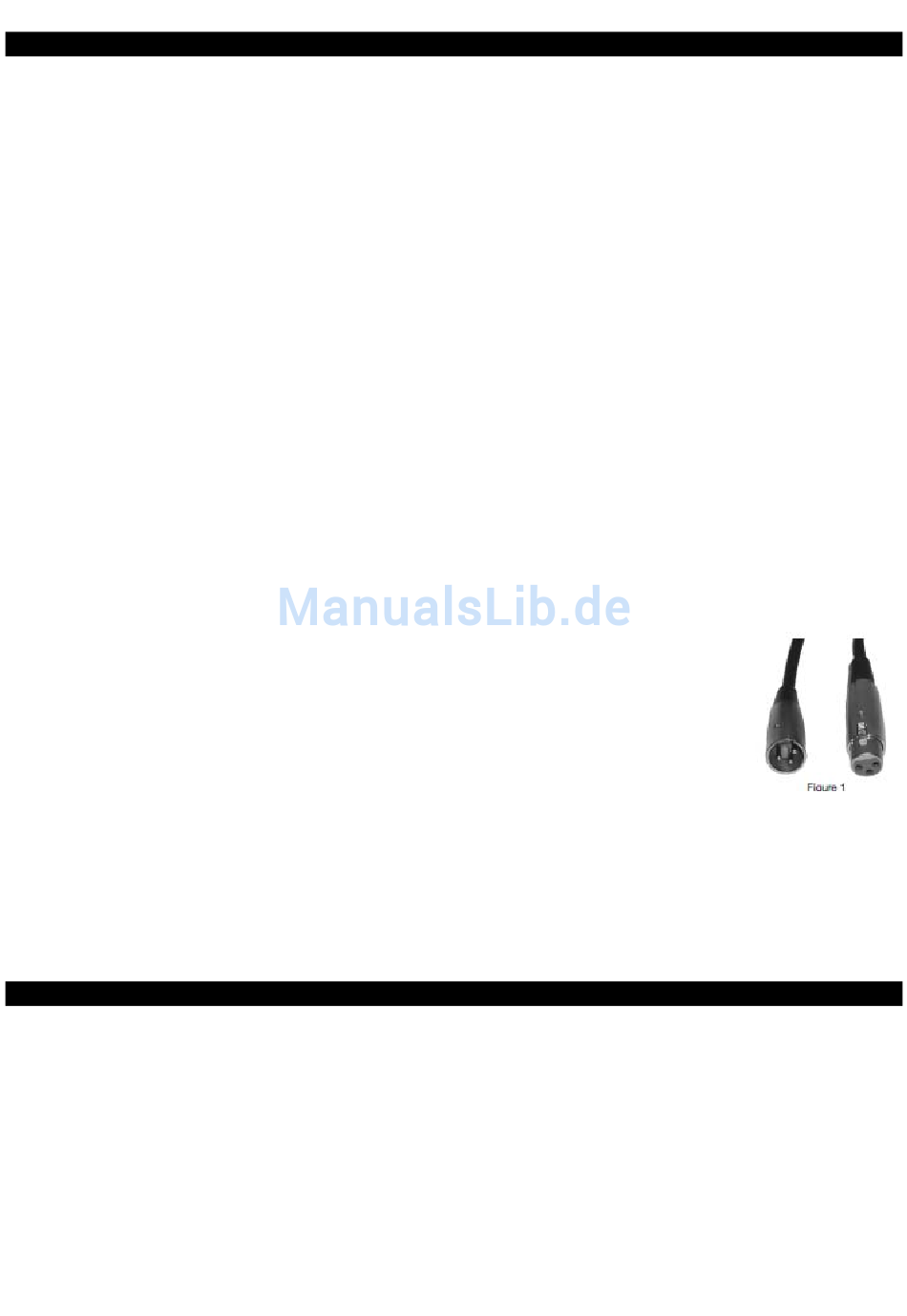

Fusion Tri FX Bar eingestellt. Ihre Anlage und Ihr DMX-Controller benötigen Standard 3-
Pin-XLR-stecker für den Dateneingang und den Datenausgang (Abbildung 1).
Vergewissern Sie sich, falls Sie ihre eigenen Kabel herstellen, dass Sie abgeschirmte
Kabel mit zwei Leitungen nutzen (diese Kabel können in bereits fast allen Geschäften für
Ton- und Lichttechnik gekauft werden). Ihre Kabel sollten einen männlichen und einen
weiblichen XLR-stecker an jeweils einen der beiden Enden haben. Achten Sie außerdem darauf, dass DMX
Kabel eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des XLR-steckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das XLR-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Fusion Tri FX Bar™ Bedienungsanleitung Seite 5
