Dati tecnici
Seghetto alternativo
Codice di ordinazione
Seghetto alternativo
Codice di ordinazione
Potenza nominale assorbita 720 W
Potenza resa
Numero corse a vuoto
Corsa
Selezione del numero
di corse
Constant-Electronic
Profonditá di taglio, mass.
– Legno
– Alluminio
– nell'acciaio, non legato
Tagli obliqui
(sinistra/destra)
Peso senza cavo di rete, ca. 2,7 kg
Classe protezione
*Articolo non fornibili in tutti i Paesi
Uso conforme alle norme
In caso di appoggi fissi, la macchina è idonea per
l'esecuzione di tagli di troncatura e di tagli dal pieno
nel legno, in materie plastiche, nel metallo, in piastre
ceramiche e nella gomma. La macchina è idonea
per l'esecuzione di tagli diritti e tagli con angola-
zioni fino a 45°. Rispettare le indicazioni relative
alle lame.
Per danni provocati da uso non conforme alle
norme, risponde esclusivamente l'Utente.
Elementi della macchina
1 Ammortizzazione delle vibrazioni
2 Pulsante di arresto per interruttore avvio /
arresto (STP 135-B exact)
3 Interruttore di avvio/arresto
4 Rotellina di regolazione del numero di corse
5 Tubo di aspirazione **
6 Montante di aspirazione **
7 Piedino con canale di aspirazione incorporato
8 Rivestimento del piedino **
9 Interruttore per dispositivo soffiatrucioli
10 Levetta per regolazione movimento alternativo
11 Pulsante per Exact Cut
12 Asta di spinta
STP 135-S exact*
0702 645 X
STP 135-B exact*
0702 646 X
310 W
500 – 2 800 c.se/min
26 mm
135 mm
20 mm
10 mm
0 – 45 °
/ II
13 Rullo guidalama
14 Ganasce di guida per Exact Cut
15 Lama **
16 Protezione lama
17 Paratrucioli per aspirazione **
18 Levetta per sbloccaggio della lama
19 Scala graduata per angolo di taglio obliquo
20 Guida per la misurazione dell'angolo**
21 Rotellina di regolazione per la pretensione del
piedino
22 Levetta per spostamento del piedino
23 Dispositivo antistrappo
24 Compasso/Guida parallela**
**Gli accessori illustrati o descritti nelle istruzioni per l'uso non
sono sempre compresi nella fornitura!
Sostituire – inserire la lama
Prima di qualunque intervento alla macchina,
estrarre la spina dalla presa di rete.
Inserire la lama (vedere figura
Per montare e per sostituire la lama 15 si consi-
glia di portare dei guanti di protezione.
Inserire la lama (denti nella direzione di taglio)
nell'asta di spinta fino a quando raggiunge la posi-
zione di incastro. Inserendo la lama accertarsi che il
dorso della lama si trovi bene nella scanalatura
della rotella di guida 13.
12
14
Exact Cut

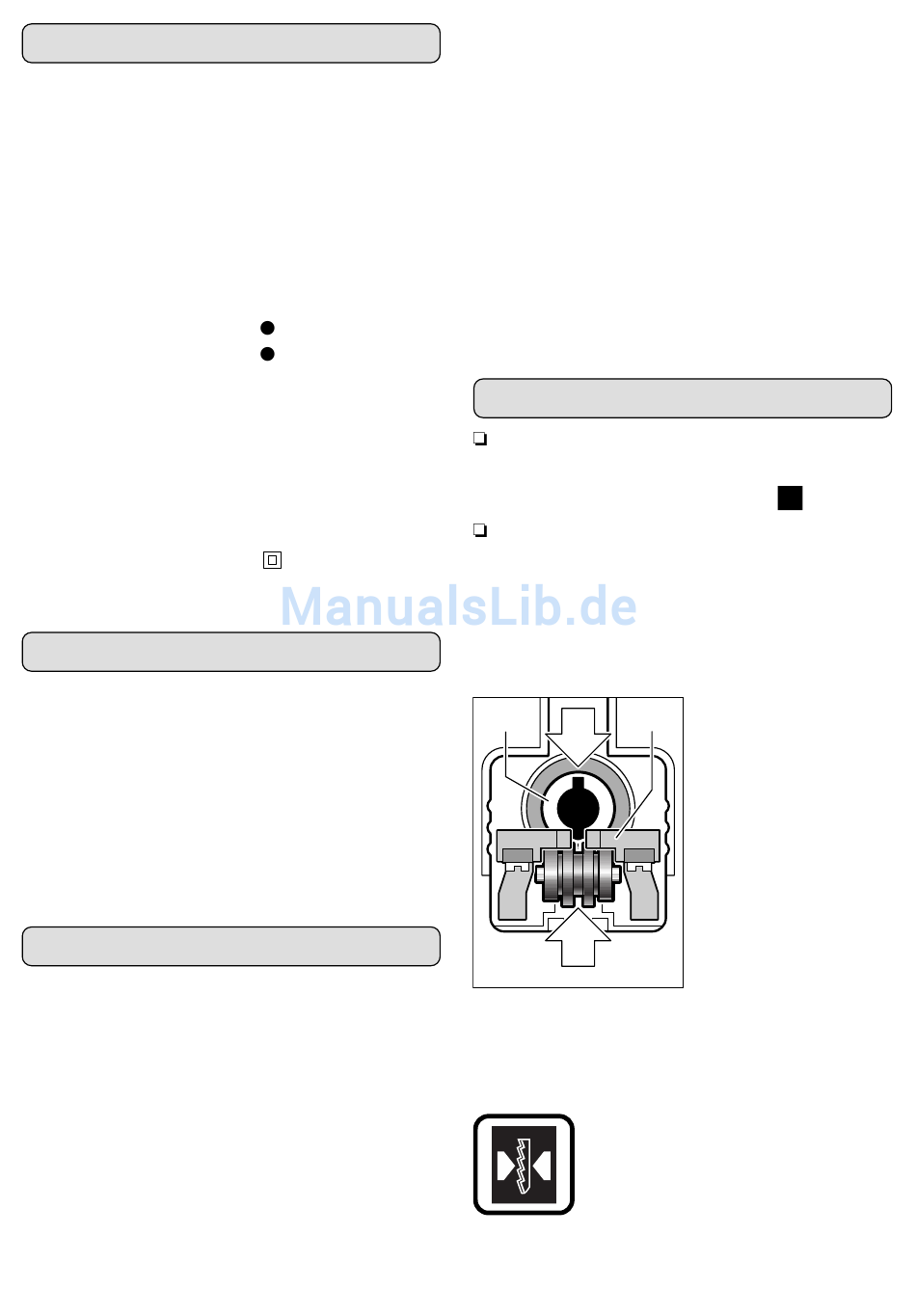

Per poter migliorare la tenuta laterale
della lama impiegata, premere l'inter-
ruttore per la Exact Cut 11. Il controllo
della lama 15 avviene lateralmente
attraverso le ganasce di guida per
Exact Cut 14 che permettono un taglio
esatto.
)
A
Avvertenza: In caso non
dovesse essere possibile
inserire la lama di taglio
nell'asta
di
spinta 12
perché le scanalature
dell'alloggiamento lame
non si trovano nella giu-
sta
posizione
oppure
perché le ganasce di
guida per Exact Cut 14
sono
chiuse
(vedere
figura), spingere breve-
mente
la
levetta per
sbloccaggio
della
lama 18 in avanti e rila-
sciarla.
19
