Hardware Installation

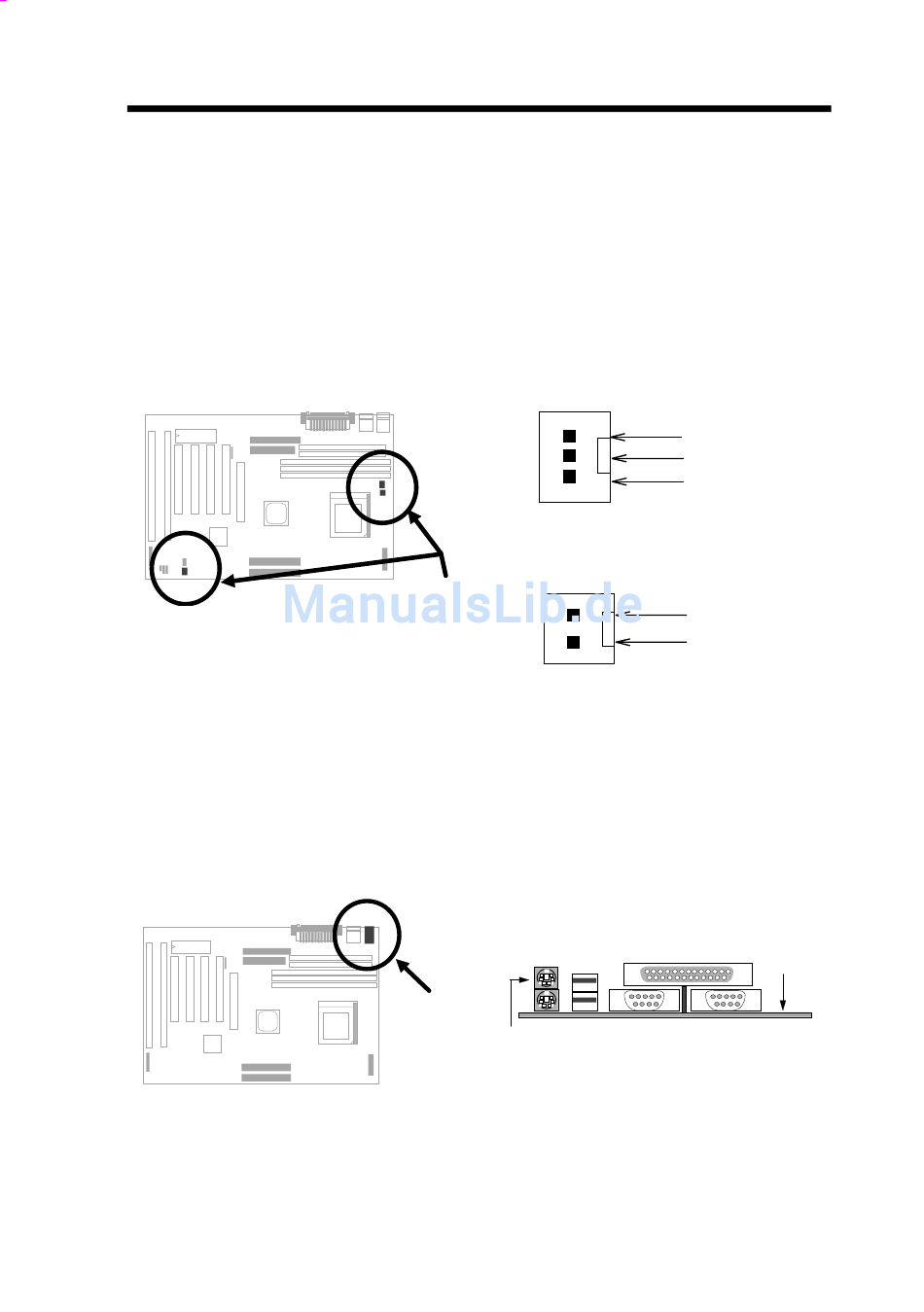

2.3.3 Ventilator
Stecken Sie das Ventilatorkabel in den 3-poligen Ventilatoranschluß auf dem
Board. Der Ventilatoranschluß ist mit CPU FAN und FAN auf den
Systemboard gekennzeichnet. Sie können das CPU Ventilatorkabel mit dem
2-Pinn-Ventilatoranschluß CPUFAN1 und dem 3-Pinn-Ventilatoranschluß
CPUFAN2. FAN kann für den Gehäuseventilator reserviert werden. Beachten
Sie, daß nur CPUFAN2 und FAN die Ventilatorüberwachungsfunktion
unterstützen, da der 3-Pinn Ventilatoranschluß einen extra Pinn namens
SENSE, der regelmäßig Ventilatorsignale aussendet.
2.3.4 PS/2 Maus
Der PS/2-Mausanschluß auf dem Board ist ein 6-poliger Mini-Din-Anschluß, der
mit PS2 gekennzeichnet ist. Der Sichtwinkel der hier gezeigten Zeichnung ist
von der Rückfront des Gehäuses.
2-16
CPUFAN2 & VENTILATOR
CPUFAN1
Souris P S / 2
SENSE
+12V
GND
GND
+12V
PCB
