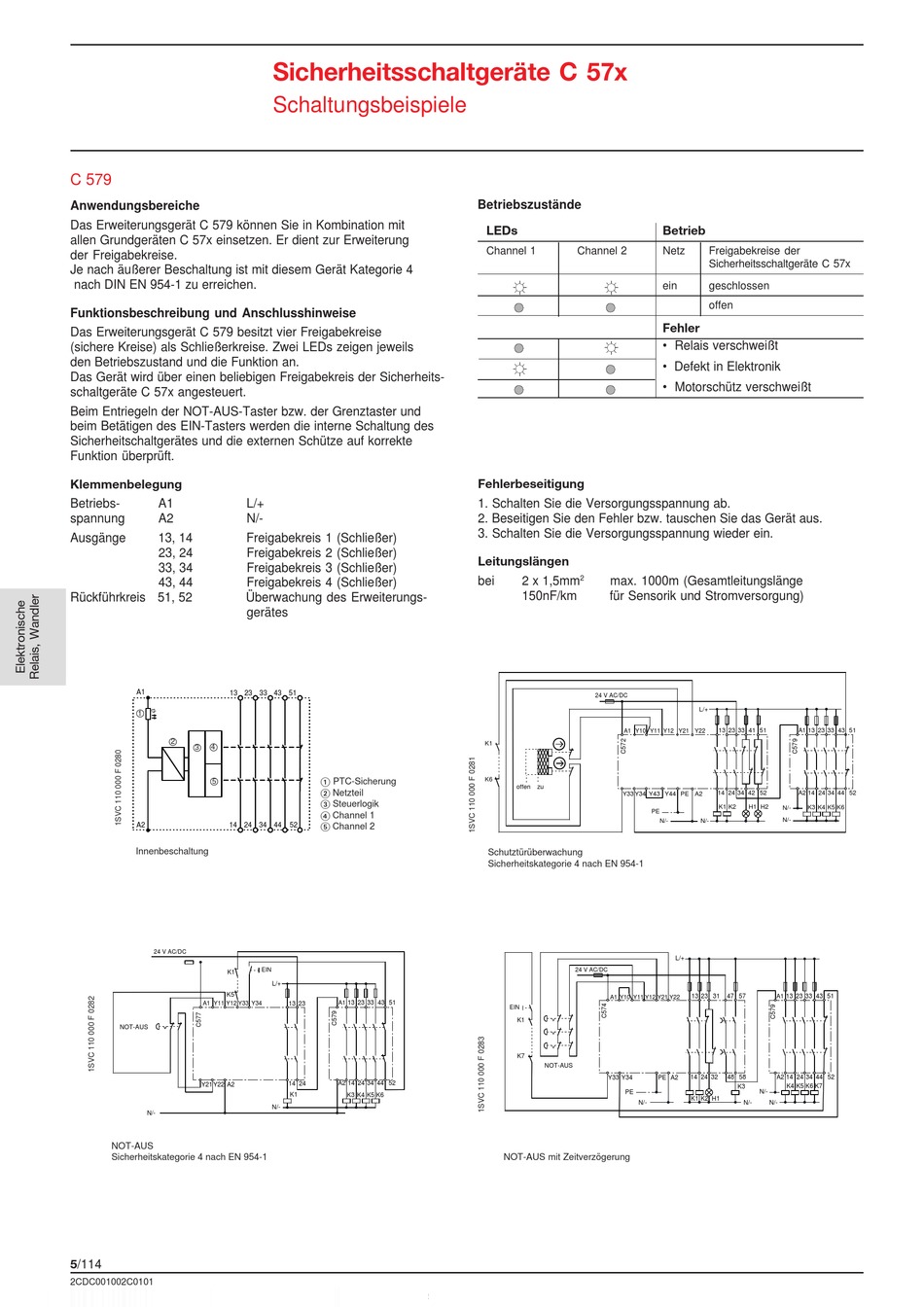

C 579
Anwendungsbereiche
Das Erweiterungsgerät C 579 können Sie in Kombination mit
allen Grundgeräten C 57x einsetzen. Er dient zur Erweiterung
der Freigabekreise.
Je nach äußerer Beschaltung ist mit diesem Gerät Kategorie 4
nach DIN EN 954-1 zu erreichen.
Funktionsbeschreibung und Anschlusshinweise
Das Erweiterungsgerät C 579 besitzt vier Freigabekreise
(sichere Kreise) als Schließerkreise. Zwei LEDs zeigen jeweils
den Betriebszustand und die Funktion an.
Das Gerät wird über einen beliebigen Freigabekreis der Sicherheits-
schaltgeräte C 57x angesteuert.
Beim Entriegeln der NOT-AUS-Taster bzw. der Grenztaster und
beim Betätigen des EIN-Tasters werden die interne Schaltung des
Sicherheitschaltgerätes und die externen Schütze auf korrekte
Funktion überprüft.
Klemmenbelegung
Betriebs-
A1
spannung
A2
Ausgänge
13, 14
23, 24
33, 34
43, 44
Rückführkreis 51, 52
A1
13 23 33 43 51
1
2
4
3
5
14 24 34 44
A2
Innenbeschaltung
24 V AC/DC
K1
K5
A1
Y11
Y12
Y33
NOT-AUS
Y21
Y22
A2
N/-
NOT-AUS
Sicherheitskategorie 4 nach EN 954-1
5/114
2CDC001002C0101
Sicherheitsschaltgeräte C 57x
Schaltungsbeispiele
L/+
N/-
Freigabekreis 1 (Schließer)
Freigabekreis 2 (Schließer)
Freigabekreis 3 (Schließer)
Freigabekreis 4 (Schließer)
Überwachung des Erweiterungs-
gerätes
PTC-Sicherung
Netzteil
Steuerlogik
Channel 1
52
Channel 2
EIN
L/+
13 23 33 43 51
Y34
13 23
A1
A2 14 24 34 44 52
14 24
K1
K3 K4 K5 K6
N/-
Betriebszustände
LEDs
Channel 1
Channel 2
Fehlerbeseitigung
1. Schalten Sie die Versorgungsspannung ab.
2. Beseitigen Sie den Fehler bzw. tauschen Sie das Gerät aus.
3. Schalten Sie die Versorgungsspannung wieder ein.
Leitungslängen
bei
2 x 1,5mm
2
max. 1000m (Gesamtleitungslänge
150nF/km
für Sensorik und Stromversorgung)
24 V AC/DC
A1
Y10 Y11
K1
K6
offen
zu
Y33
Y34 Y43
PE
Schutztürüberwachung
Sicherheitskategorie 4 nach EN 954-1
24 V AC/DC
A1
Y10 Y11
Y12
EIN
K1
K7
NOT-AUS
Y33
Y34
PE
N/-
NOT-AUS mit Zeitverzögerung
Betrieb
Netz
Freigabekreise der
Sicherheitsschaltgeräte C 57x
ein
geschlossen
offen
Fehler
• Relais verschweißt
• Defekt in Elektronik
• Motorschütz verschweißt
L/+
13 23
33 41
51
13 23 33 43 51
Y12
Y21
Y22
A1
14 24
34 42
52
A2 14 24 34 44 52
Y44
PE
A2
K1
K2
H1
H2
N/-
K3 K4 K5 K6
N/-
N/-
N/-
L/+
13 23 33 43 51
13
23
31
47
57
A1
Y21
Y22
PE
A2
14 24
32
48
58
A2 14 24 34 44 52
K3
K4 K5 K6 K7
N/-
K1
K2
H1
N/-
N/-
