Hinweis
Die Geräte sind vom BIA geprüft. Die außenliegende Ansteuerung ist beispielhaft, sie muss durch eine Risikobewertung durch den Anwender
festgelegt werden. Weitere Applikationen auf Anfrage.
C 570
Anwendungsbereiche
Das Sicherheitsschaltgerät wird in NOT-AUS-Schaltungen und in
Schaltungen zur Überwachung von Schutzeinrichtungen, z. B.
Schutzgittern, verwendet.
L+
L-
F1
NOT-AUS-
Schaltung
L+
X
13
3
NO
X
X
1
5
C570
L-
X
14
4
NO
X
X
2
6
C 571, C 573
Anwendungsbereiche
Die Sicherheitsschaltgeräte C 571/C 573 können Sie in NOT-AUS-
Einrichtungen nach EN 418 und in Sicherheitsstromkreisen nach
VDE 0113 Teil 1 (11.98) bzw. EN 60 204-1 (11.98) verwenden,
z. B. bei beweglichen Verdeckungen und Schutztüren.
Je nach äußerer Beschaltung sind Kategorie 3 und 4 (mit zusätzli-
chen, externen Maßnahmen) nach DIN EN 954-1 zu erreichen.
Funktionsbeschreibung und Anschlusshinweise
Das Sicherheitsschaltgerät C 573 besitzt drei Freigabekreise (sichere
Kreise) als Schließerkreise und einen Meldekreis als Öffnerkreis. Das
Sicherheitsschaltgerät C 571 besitzt zwei Freigabekreise (sichere Kreise)
als Schließerkreise. Die Anzahl der Freigabekreise können durch Hinzu-
schalten eines oder mehrerer Erweiterungsgeräte C 579 ergänzt werden.
Drei LEDs zeigen jeweils den Betriebszustand und die Funktion an.
Beim Entriegeln der NOT-AUS-Taster bzw. der Grenztaster und beim
Betätigen des EIN-Tasters werden die interne Schaltung der Sicherheits-
schaltgeräte und die externen Schütze auf korrekte Funktion überprüft.
Schalten Sie den NOT-AUS-Taster bzw. den Grenztaster in die Versor-
gungsleitung zwischen A1 und +24V bzw. L24V. Wenn die Auswertung
über zwei Kanäle erfolgen soll, dann schließen Sie Kanal 2 zwischen A2
und 0V bzw. N. Schließen Sie den EIN-Taster in Reihe mit den Öffner-
kontakten der externen Schütze (Rückführkreis) an die Klemmen Y1, 2 an.
Klemmenbelegung
Betriebs-
A1
L/+
spannung
A2
N/-
Sensoren
Y1, Y2
EIN-Taster, Rückführkreis
Ausgänge
13, 14
Freigabekreis 1 (Schließer)
23, 24
Freigabekreis 2 (Schließer)
33, 34
Freigabekreis 3 (Schließer)*
41, 42
Meldekreis 1 (Öffner)*
* nur bei C 573
A1
Y1
Y2
13 23 33
41
1
2
3
4
5
14 24 34
42
A2
Innenschaltung
5/108
2CDC001002C0101

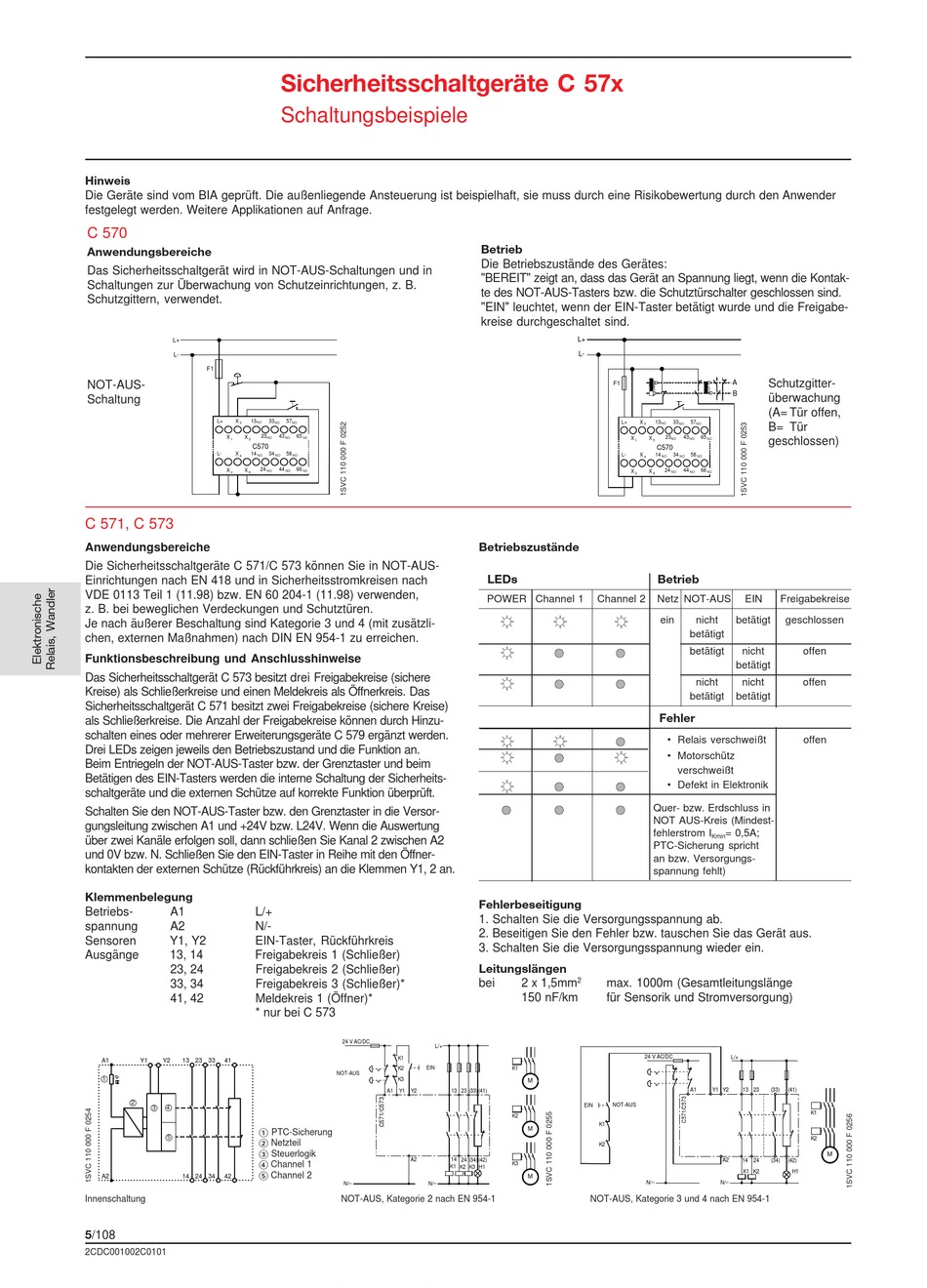

Sicherheitsschaltgeräte C 57x
Schaltungsbeispiele
33
57
NO
NO
23
43
65
NO
NO
NC
34
58
NO
NO
24
44
66
NO
NO
NC
24 V AC/DC
L/+
K1
EIN
K2
NOT-AUS
K3
A1
Y1
Y2
PTC-Sicherung
Netzteil
Steuerlogik
A2
Channel 1
Channel 2
N/–
N/–
NOT-AUS, Kategorie 2 nach EN 954-1
Betrieb
Die Betriebszustände des Gerätes:
"BEREIT" zeigt an, dass das Gerät an Spannung liegt, wenn die Kontak-
te des NOT-AUS-Tasters bzw. die Schutztürschalter geschlossen sind.
"EIN" leuchtet, wenn der EIN-Taster betätigt wurde und die Freigabe-
kreise durchgeschaltet sind.
L+
L-
F1
L+
L-
Betriebszustände
LEDs
POWER Channel 1
Channel 2
Fehlerbeseitigung
1. Schalten Sie die Versorgungsspannung ab.
2. Beseitigen Sie den Fehler bzw. tauschen Sie das Gerät aus.
3. Schalten Sie die Versorgungsspannung wieder ein.
Leitungslängen
bei
2 x 1,5mm
2
max. 1000m (Gesamtleitungslänge
150 nF/km
für Sensorik und Stromversorgung)
K1
M
13 23
(33) (41)
NOT-AUS
EIN
K2
K1
M
K2
14
24
(34) (42)
K3
K1
K2
K3 H1
M
NOT-AUS, Kategorie 3 und 4 nach EN 954-1
Schutzgitter-
A
B
überwachung
(A= Tür offen,
X
13
33
57
3
NO
NO
NO
B= Tür
23
43
65
X
X
geschlossen)
NO
NO
NC
1
5
C570
X
14
34
58
4
NO
NO
NO
24
44
66
X
X
NO
NO
NC
2
6
Betrieb
Netz NOT-AUS
EIN
Freigabekreise
ein
nicht
betätigt
geschlossen
betätigt
betätigt
nicht
offen
betätigt
nicht
nicht
offen
betätigt
betätigt
Fehler
• Relais verschweißt
offen
• Motorschütz
verschweißt
• Defekt in Elektronik
Quer- bzw. Erdschluss in
NOT AUS-Kreis (Mindest-
fehlerstrom I
= 0,5A;
Kmin
PTC-Sicherung spricht
an bzw. Versorgungs-
spannung fehlt)
24 V AC/DC
L/+
A1
Y1
Y2
13 23
(33)
(41)
A2
14 24
(34)
(42)
K1
K2
H1
N/–
N/–
K1
K2
M
