Für den Installateur
7.4
Ausbau der Türen
1.
Lösen Sie die Schrauben der Kunststoffgriffe (A) mit einem Torx-Schlüs-
sel.
2.
Verriegelungen (B) und (C) lösen.
3.
Halterung der Kunststoffhalterplatte (D) lösen.
4.
Die 2 Schrauben an den Türen (H) und (I) lösen.
5.
Schlagen Sie den Stift (E), mit dem die Scharniere an der Tür befestigt
sind, mit einem 6 mm Rundstahl oder einem langen Schraubendre-
her heraus. Schlagen Sie den Stift nach oben heraus. Setzen Sie die
Schrauben auf der gegenüberliegenden Seite in die entsprechenden
Bohrungen am Rahmen ein.
6.
Gegenplatte der Verriegelung (F) entfernen.
7.5
Einbau der Türen/Luken:
1.
Gegenplatte der Verriegelung (F) an der gegenüberliegenden Seite
festschrauben.
2.
Schlagen Sie die Stifte für die Scharniere mit einem Hammer ein. Türen
einsetzen. Dabei mit der unteren Tür (I) beginnen. Die 2 Schrauben der
Tür festziehen.
3.
Justieren Sie die Tür in Bezug auf das Kesselgehäuse (die Tür muss
dicht schließen). Die Justierung erfolgt durch Hineindrücken bzw. Her-
ausziehen der Gegenplatte der Verriegelung (F) und des Scharniers (E).
Die Kennzeichnung der Dichtleiste muss rundherum sichtbar sein.
4.
Halterung der Kunststoffhalterplatte (D) festschrauben.
5.
Verriegelungen (B) und (C) festschrauben.
6.
Kunststoffgriffe (A) mit einem Torx-Schlüssel festziehen.
7.
Lösen Sie die 2 Schrauben des Bedienfeldes, und klappen Sie es nach
oben. Danach den Induktivsensor (G) bewegen. HINWEIS! Stellen Sie
sicher, dass der Abstand zur oberen Türkante höchstens 3 mm
beträgt. Bringen Sie danach das Bedienfeld an.
8.
Kontrollieren Sie, ob „Tür offen" in der Statuszeile auf dem Bedienfeld
angezeigt wird. Der Text sollte verschwinden, wenn die Tür geschlossen
ist.

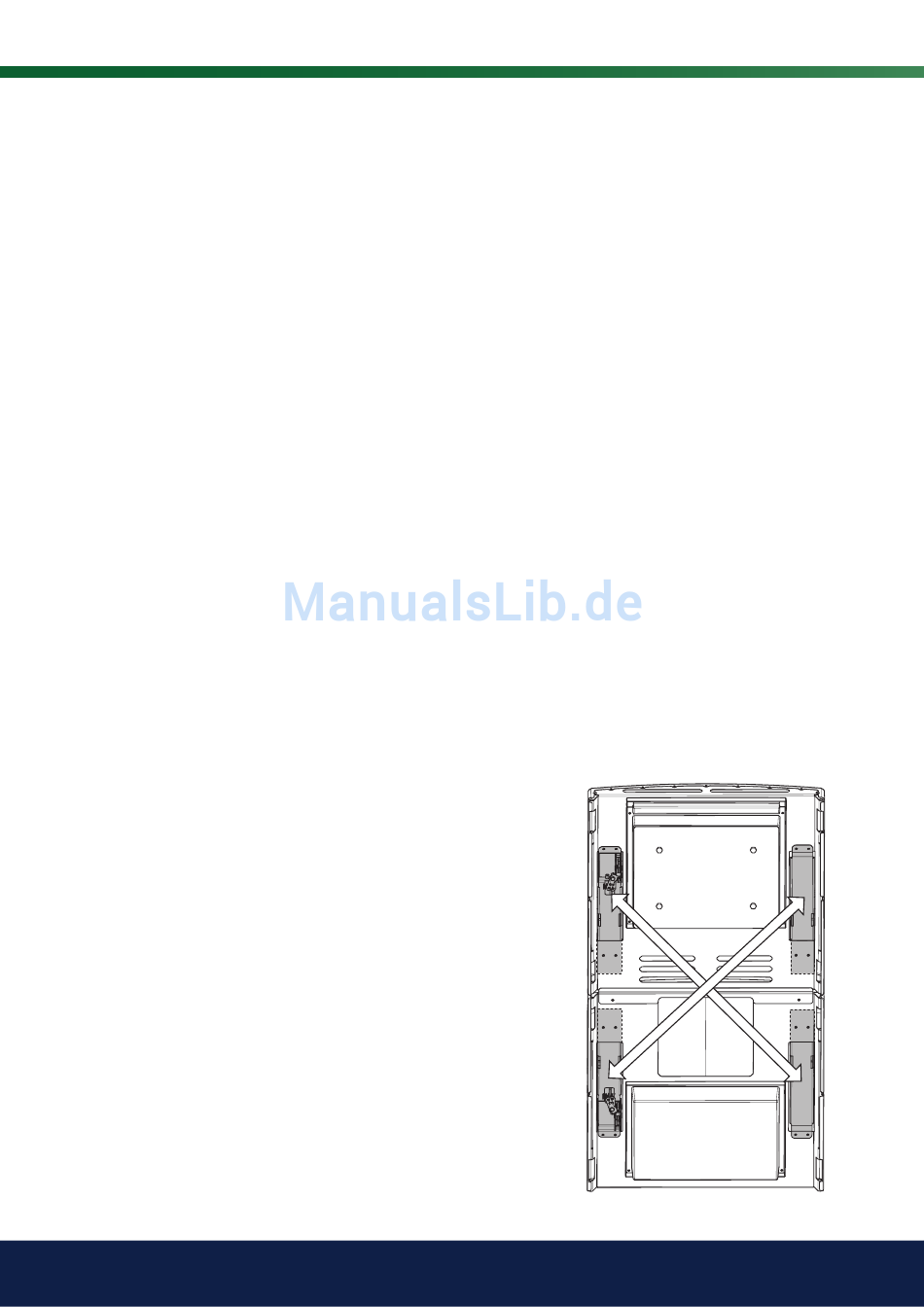

Alle Verriegelungskomponenten der oberen Tür auf der linken Seite müssen
jetzt auf der rechten Seite der unteren Tür angebracht werden.
Alle Verriegelungskomponenten der unteren Tür auf der rechten Seite
müssen jetzt auf der linken Seite der oberen Tür angebracht werden.
36
CTC V22/V40
