A7 ROT ACC (+): Anschluss für +12V-Zündspannung. Mit dem Zündschloss
des Fahrzeugs verbinden. Wenn die Kontakte A4 und A7 vertauscht
werden, "verliert" das Gerät die gespeicherten Sender nachdem die
Zündung abgeschaltet wird.
A8 GND (- /Erde): Schließen Sie den Anschluss für die Erde
(Durchmesser mindestens 2,5 mm) an die Erde des Fahrzeugs an.
ISO-B-ANSCHLUSS
Vorderer Lautsprecher
B3 Rechts + (grau)
B4 Rechts - (grau/schwarz)
B5 Links + (weiss)
B6 Links - (weiss/schwarz)
Hinterer Lautsprecher
B1 Rechts + (violett)
B2 Rechts - (violett/schwarz)
B7 Links + (grün)
B8 Links - (grün/schwarz)
3.2

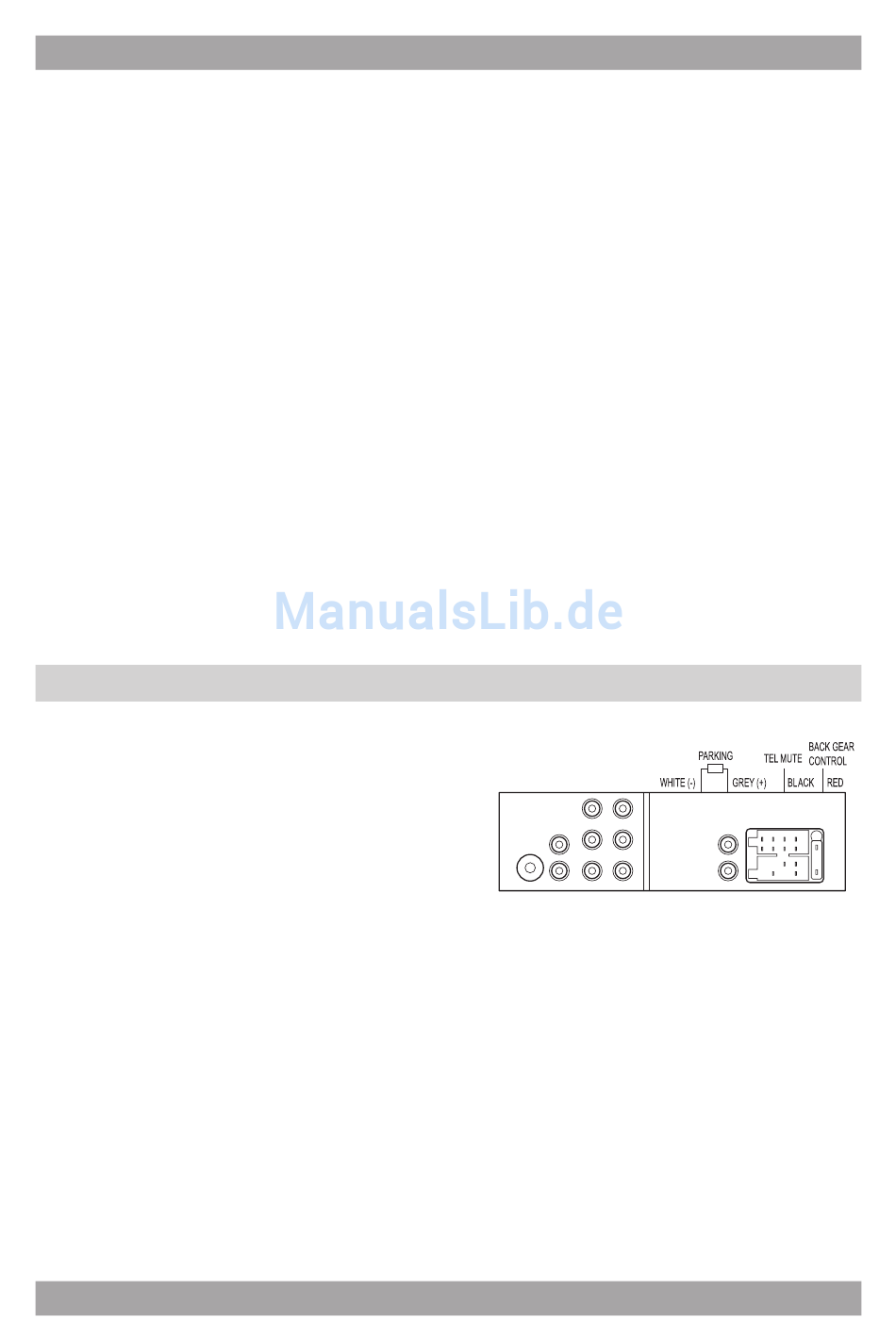

Anschlussleitungen
Parken
GRAU/WEISS:
Verbindung für das
Handbremssystem des
Kraftfahrzeugs. Verbinden
Sie den grauen Draht mit
dem Handbremssystem
des Kraftfahrzeugs, um
die Videofunktion während der Fahrt zu deaktivieren (nur der
Ton ist aktiviert). Verbinden Sie den grauen Draht mit dem
weißen Draht, um Videos während der Fahrt abzuspielen.
Tel stumm
SCHWARZ: Anschluss für die Mobiltelefoneinheit. Schließen
Sie de schwarzen Draht an der Mobileinheit an, um das
Audiosignal stummzuschalten, während eingehende Anrufe
empfangen werden.
Rückwärtige ROT: Anschluss für die rückwärtige Kamera. Verbinden Sie
Kamera
den roten Draht mit dem Rückwärtsgang-Steuerschalter, um
das Videosignal der rückwärtigen Kamera anzuzeigen. Dieser
Draht muss mit der Hochspannung verbunden werden.
ACAD30B
113
