2x Mutter M5
1x Flachdichtung
2x Federscheibe
2x ISO-Drahtkabel
1
Bedienungsanleitung
Fehlt ein Teil, wenden Sie
i
sich bitte an Ihren
Vertriebspartner.
3.

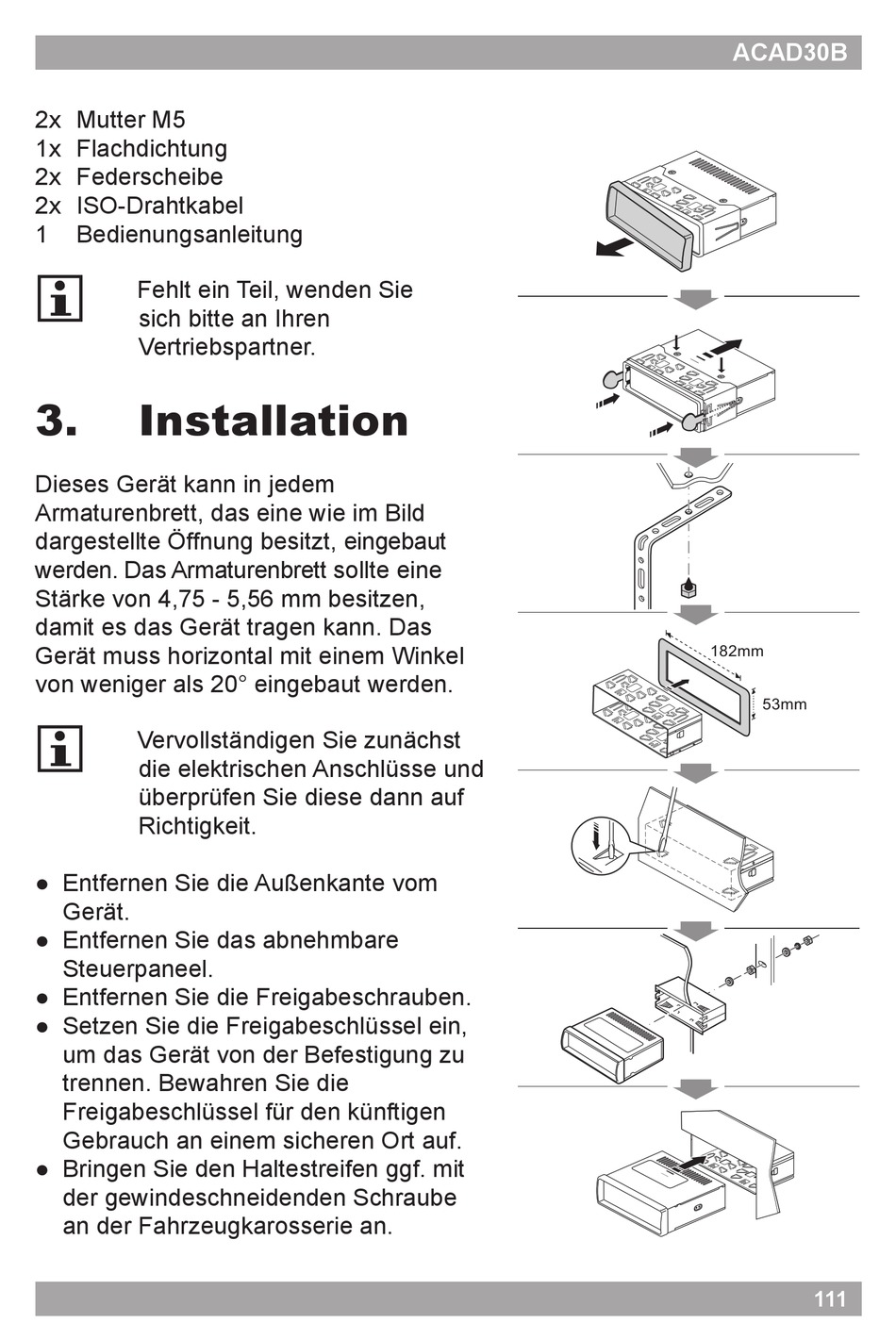

Installation
Dieses Gerät kann in jedem
Armaturenbrett, das eine wie im Bild
dargestellte Öffnung besitzt, eingebaut
werden. Das Armaturenbrett sollte eine
Stärke von 4,75 - 5,56 mm besitzen,
damit es das Gerät tragen kann. Das
Gerät muss horizontal mit einem Winkel
von weniger als 20° eingebaut werden.
Vervollständigen Sie zunächst
i
die elektrischen Anschlüsse und
überprüfen Sie diese dann auf
Richtigkeit.
● Entfernen Sie die Außenkante vom
Gerät.
● Entfernen Sie das abnehmbare
Steuerpaneel.
● Entfernen Sie die Freigabeschrauben.
● Setzen Sie die Freigabeschlüssel ein,
um das Gerät von der Befestigung zu
trennen. Bewahren Sie die
Freigabeschlüssel für den künftigen
Gebrauch an einem sicheren Ort auf.
● Bringen Sie den Haltestreifen ggf. mit
der gewindeschneidenden Schraube
an der Fahrzeugkarosserie an.
ACAD30B
182mm
53mm
111
