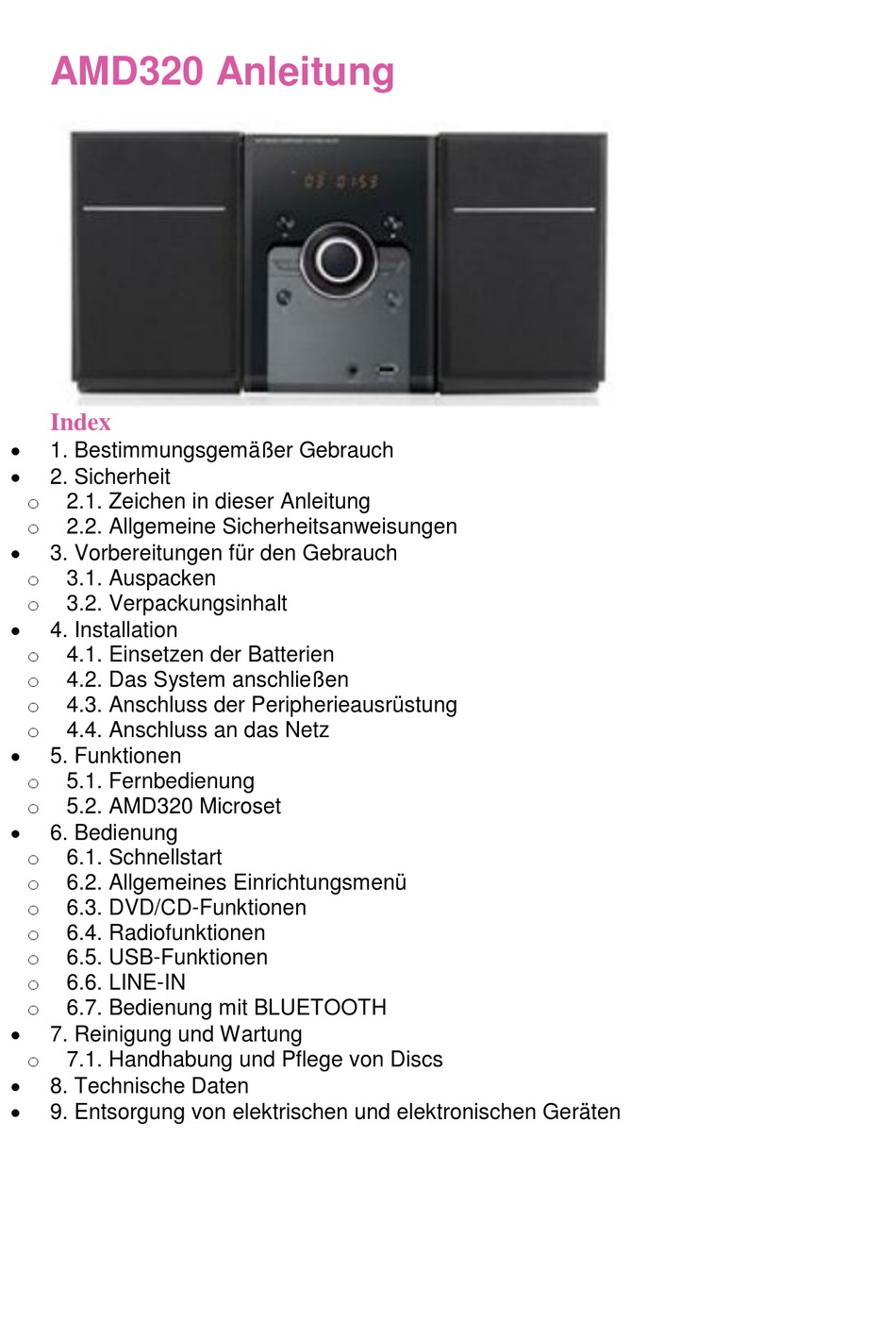

AMD320 Anleitung
Index
1. Bestimmungsgemäßer Gebrauch
2. Sicherheit
o
2.1. Zeichen in dieser Anleitung
o
2.2. Allgemeine Sicherheitsanweisungen
3. Vorbereitungen für den Gebrauch
o
3.1. Auspacken
o
3.2. Verpackungsinhalt
4. Installation
o
4.1. Einsetzen der Batterien
o
4.2. Das System anschließen
o
4.3. Anschluss der Peripherieausrüstung
o
4.4. Anschluss an das Netz
5. Funktionen
o
5.1. Fernbedienung
o
5.2. AMD320 Microset
6. Bedienung
o
6.1. Schnellstart
o
6.2. Allgemeines Einrichtungsmenü
o
6.3. DVD/CD-Funktionen
o
6.4. Radiofunktionen
o
6.5. USB-Funktionen
o
6.6. LINE-IN
o
6.7. Bedienung mit BLUETOOTH
7. Reinigung und Wartung
o
7.1. Handhabung und Pflege von Discs
8. Technische Daten
9. Entsorgung von elektrischen und elektronischen Geräten
Inhaltsverzeichnis
Verwandte Anleitungen für Akai AMD320
Inhaltszusammenfassung für Akai AMD320
- Seite 1 4. Installation 4.1. Einsetzen der Batterien 4.2. Das System anschließen 4.3. Anschluss der Peripherieausrüstung 4.4. Anschluss an das Netz 5. Funktionen 5.1. Fernbedienung 5.2. AMD320 Microset 6. Bedienung 6.1. Schnellstart 6.2. Allgemeines Einrichtungsmenü 6.3. DVD/CD-Funktionen 6.4. Radiofunktionen 6.5. USB-Funktionen 6.6.
-
Seite 2: Bestimmungsgemäßer Gebrauch
1.Bestimmungsgemäßer Gebrauch Das Microset spielt Musik von CDs und Musik, Videos und Bilder von DVDs und USB. Das Gerät spielt auch Fotos von einer Kodak Picture CD ab. Das Gerät bietet zusätzlich auch die Möglichkeit, CDs zu rippen. Das Microset kann über Bluetooth betrieben werden. Lesen Sie sorgfältig die Bedienungsanleitung vor dem ersten Gebrauch. -
Seite 3: Zeichen In Dieser Anleitung
2.Sicherheit 2.1. Zeichen in dieser Anleitung WARNUNG Ein Warnung-Zeichen bedeutet, dass Verletzungen - auch tödliche - die Folge sein können, wenn die Anweisungen nicht befolgt werden. VORSICHT Ein Vorsicht-Zeichen bedeutet, dass Schäden am Gerät möglich sind. Ein Info-Zeichen liefert Zusatzinformation, z.B. für eine Vorgehensweise. 2.2. -
Seite 4: Vorbereitungen Für Den Gebrauch
Möglichkeit, das Produkt sicher vor Transportschäden zu schützen. Falls Sie den Karton und das Verpackungsmaterial dennoch entsorgen, denken Sie bitte an ein umweltgerechtes Recycling. 3.2. Verpackungsinhalt Die erhaltene Verpackung enthält folgende Teile: 1 x AMD320 DVD Micro System 2 x Lautsprecher 1 x Fernbedienung 2 x Batterien (AAA) -
Seite 5: Installation
4.Installation 4.1. Einsetzen der Batterien Einsetzen der Batterien Entfernen Sie den Batteriedeckel. Setzen Sie die Batterien so ein, dass die (+) und (-) Polaritätskennzeichnungen übereinstimmen. VORSICHT Ein falscher Einbau kann ein Auslaufen der Batterien und Korrosion verursachen, wodurch das Gerät beschädigt wird. Korrosion, Oxidation, ausgelaufene Batterien und andere Schäden dieser Art durch Säureeinwirkung machen die Garantie ungültig. - Seite 6 4.3. Anschluss der Peripherieausrüstung Schließen Sie das Fernsehgerät an Verwenden Sie dafür eines der Kabel, wie unten in der Abbildung angegeben. 4.4. Anschluss an das Netz Verbinden Sie das Gerät mit dem Netz. Schalten Sie das Gerät ein.
- Seite 7 5.Funktionen 5.1. Fernbedienung 1. Taste STANDBY 2. Zifferntasten 3. Taste GOTO 4. Taste PLAY / PAUSE 5. Taste SETUP 6. Taste PBC 7. Taste PROGRAM 8. Taste OSD 9. Taste FAST FORWARD / REWIND 10. Taste TITLE 11. Pfeiltasten 12. Taste AUDIO 13.
- Seite 8 21. Taste V-MODE 22. Taste SOURCE SELECT 23. Taste NEXT / PREVIOUS 24. Taste VOLUME (+/-) 25. Taste SUBTITLE 26. Taste ENTER 27. Taste MENU 28. Taste STEP 29. Taste RESET 30. Taste ZOOM 31. Taste STOP...
- Seite 9 5.2. AMD320 Microset 1. PLAY/ PAUSE 2. DISPLAY SCREEN 3. REMOTE CONTROL SENSOR 4. PREVIOUS 5. STOP 6. NEXT 7. VOLUME +/- 8. SOURCE 9. STANDBY 10. AUX IN 11. USB 2.0 Anschluss 12. HDMI 13. COAXIAL DIGITAL AUDIO OUTPUT 14.
-
Seite 10: Bedienung
6.Bedienung Alle Funktionen des Geräts sind durch Verwendung der Fernbedienung aufrufbar. Wenn nicht anders angegeben beziehen sich alle Anweisungen auf die Bedienung mit der Fernbedienung. 6.1. Schnellstart Allgemeine Funktionen Schalten Sie das Gerät in den Standby-Modus. Zum Einschalten des Geräts drücken Sie auf die Taste STANDBY (1). Um in den Standby-Modus zurückzuschalten, drücken Sie erneut auf die Taste STANDBY (1). - Seite 11 Um den Quellenmodus AUX auszuwählen, drücken Sie auf die Taste SOURCE (22). Verbinden Sie das externe Gerät mit Ihrem AMD320 Mircoset. USB und Speicherkarte-Funktionen Bitte beachten Sie, dass der CD-Deckel geschlossen sein muss, um die USB-Funktionen verwenden zu können.
-
Seite 12: Allgemeines Einrichtungsmenü
6.2. Allgemeines Einrichtungsmenü In diesem Kapitel wird die komplette Einrichtung des Geräts erläutert: Einstellungen der Bildschirmanzeige sowie Audio-und Video-Einrichtung. Menü Allgemeine Einstellungen Zur Änderung der Werkseinstellungen Die folgenden Aktionen müssen mit der Fernbedienung durchgeführt werden. Drücken Sie auf die Taste SETUP (5). ... -
Seite 13: Präferenzen-Einrichtungsseite
OSD LANG Drücken Sie im Abschnitt OSD-LANG (OSD-SPRACHE) auf die Pfeiltasten, um die Sprache auszuwählen. Bildschirmschoner ein/aus Wenn kein Bild vorhanden ist, schaltet sich der Bildschirmschoner automatisch ein Letztes Memory: ein/aust Wird die DVD unterbrochen, wird automatisch auf den letzten Stopp zurückgegangen VIDEO Farbeinstellung RESOLUTION: Wählen Sie die gewünschte Auflösung. - Seite 14 SET PASSWORD Änderung des voreingestellten Passworts. Geben Sie das aktuelle Passwort im ersten Kasten ein. Geben Sie das neue Passwort im zweiten Kasten ein. Geben Sie das neue Passwort zur Bestätigung erneut im dritten Kasten ein. Das voreingestellte Passwort (0000) ist immer aktiv, selbst wenn das Passwort zurückgesetzt wurde. DEFAULT Wiederherstellung aller Voreinstellungen des Geräts mit Ausnahme der Einstellungen für die Menüfunktionen PARENTAL und PASSWORD.
- Seite 15 6.3. DVD/CD-Funktionen Vorbereitung Schalten Sie den Fernseher an Nachdem die Disc geladen wurde, erscheint ein Inhaltsverzeichnis auf dem TV-Bildschirm. Drücken Sie auf die Pfeiltasten (11), um eine Menüfunktion auszuwählen. Drücken Sie auf die Taste ENTER (26), um die gewählte Menüfunktion aufzurufen. Während der Wiedergabe stehen folgende Funktionen zur Verfügung: ...
- Seite 16 Um Zusatzinformation auf einer DVD oder CD (Restzeit/verstrichene Wiedergabezeit/Track- Nummer/Kapitel-Nummer) auszuwählen, drücken Sie auf die Taste OSD (8). Um ein Kapitel (DVD) oder einen oder alle Tracks (CD) zu wiederholen: - Drücken Sie ein Mal auf die Taste REPEAT (16), um das aktuelle Kapitel oder den aktuellen Track zu wiederholen.
- Seite 17 Verwendung der MP3/MPEG4-Wiedergabefunktion Legen Sie eine MP3/MPEG4-Disc ein. Danach erscheint ein Inhaltsverzeichnis auf dem TV- Bildschirm. Drücken Sie auf die Auf-/Abwärts-Pfeiltasten , um einen Ordner oder eine Datei auszuwählen. Drücken Sie auf ENTER (26), um in den ausgewählten Ordner oder die Datei zu gelangen. ...
- Seite 18 6.4. Radiofunktionen Drücken Sie auf die SOURCETaste(22), um den Tuner-Modus auszuwählen. Drücken Sie auf die Taste MO/ST (27), um zwischen Mono- und Stereoempfang umzuschalten. Verwenden Sie MEMORY (12), um den aktuellen Sender bei Ihren Favoriten zu speichern. Verwenden Sie die Zifferntasten, um die Vorwahlposition festzulegen.
-
Seite 19: Usb-Funktionen
6.5. USB-Funktionen Vorbereitung Schalten Sie den Fernseher an Stecken Sie das USB-Gerät in den Steckplatz . Das Gerät kann nur in einer Richtung eingesteckt werden. Verwendung der Funktion USB (15). Nachdem das Gerät angeschlossen wurde, erscheint ein Inhaltsverzeichnis auf dem TV-Bildschirm. ... - Seite 20 6.6. LINE-IN Verbinden Sie das externe Gerät mit Ihrem AMD320 Microset. Um den Quellenmodus LINE-IN auszuwählen, drücken Sie auf die Taste SOURCE (22).
-
Seite 21: Bedienung Mit Bluetooth
6.7. Bedienung mit BLUETOOTH Sie können Ihre AMD320 kabellos mit Geräten verbinden, die über Bluetooth A2DP verfügen. Eine Bluetooth-Verbindung aufbauen (PAIREN) Schalten Sie die Bluetooth-Funktion Ihres Geräts ein Um den Quellenmodus BLUETOOTH auszuwählen, drücken Sie auf die Taste SOURCE (22). -
Seite 22: Reinigung Und Wartung
7.Reinigung und Wartung ACHTUNG Schalten Sie das Gerät vor der Durchführung von Reinigungs- oder Wartungsarbeiten aus und ziehen Sie den Stecker. Reinigen Sie das Äußere des Geräts mit einem weichen Tuch. Ist das Gerät sehr verschmutzt, befeuchten Sie das Tuch mit etwas Wasser und einem neutralen Reinigungsmittel. 7.1. -
Seite 23: Technische Daten
8.Technische Daten AMD320 Microset Spannung: 100 - 240VAC / 60 Hz Leistungsaufnahme: 75W Frequenzgang: +/- 1,5 dB (20Hz ~20KHz) Lautsprecher-Output: 2 x 15W RMS Disc-Ausgang Fernsehsystem: PAL/NTSC Frequenzbereich: 20Hz ~20KHz Signal-Rausch-Verhältnis: >80dB (1kHz) Dynamikbereich: >70dB (1kHz) Verzerrung: < -60dB (1kHz) Fernbedienung Batteriegröße: AAA... -
Seite 24: Entsorgung Von Elektrischen Und Elektronischen Geräten
Wenden Sie sich bitte für genauere Informationen über das Recycling dieses Produkts an Ihre regionale Stadtverwaltung, Ihren Hausmüll-Entsorgungsdienst oder an das Geschäft, in dem Sie das Produkt erworben haben. Für weitere Informationen und Garantiebedingungen besuchen Sie bitte unsere Webseite: www.akai.eu Batterien nicht in den Hausmüll werfen, sondern als kleinen chemischen Abfall entsorgen.
