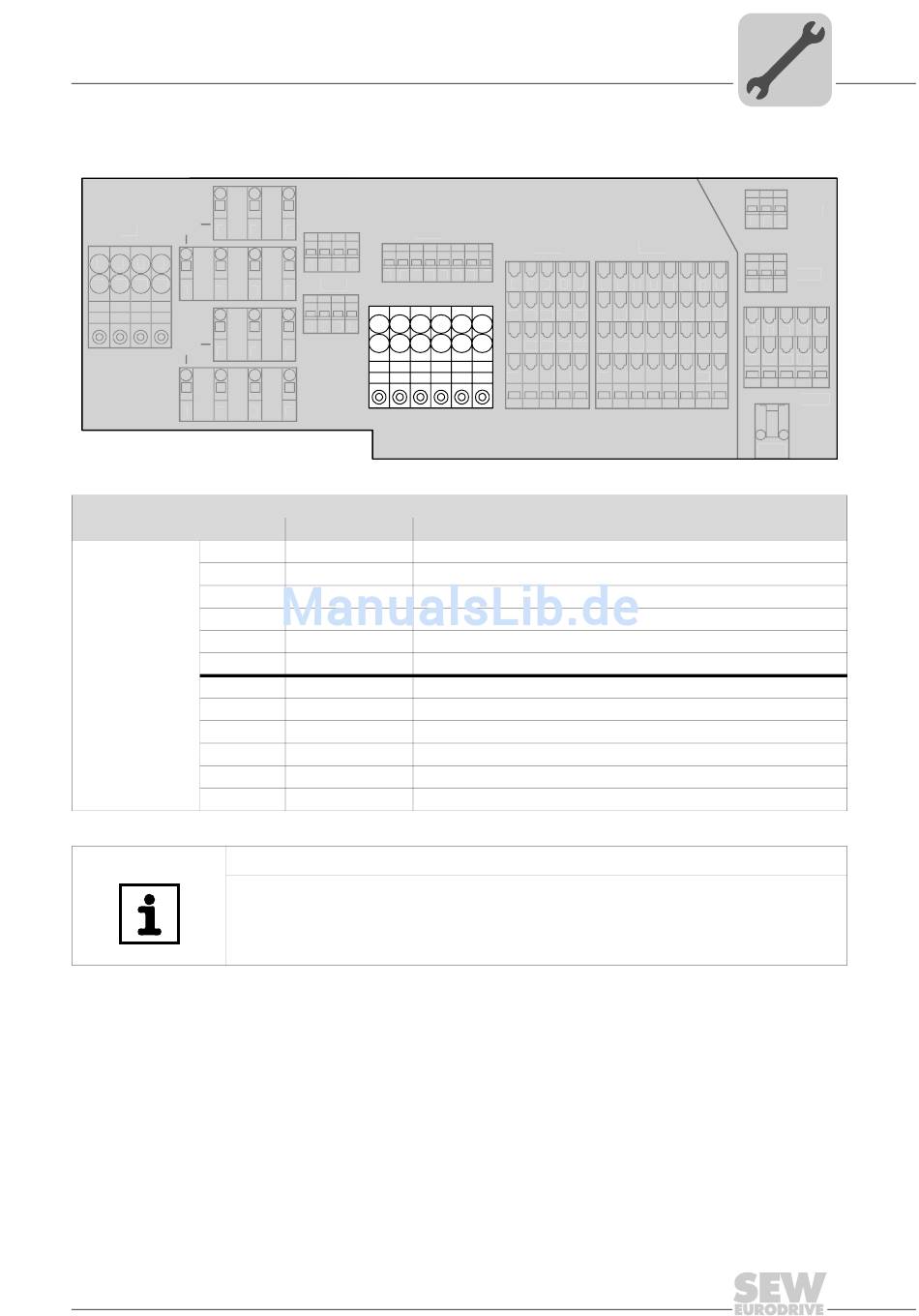

ABOX mit Klemmen und Kabeldurchführungen "MTA...-S02.-...-00"
3.1.2
24-V-Versorgungsklemme
X8
X1
5
1
2 3 4
11 12 13 14
1
2
X9
5
1
2
24-V-Versorgungsklemme (24-V-Energiebus)
Nr.
X20
1
2
3
4
5
6
11
12
13
14
15
16
HINWEIS
Die Dauerspannung 24V_C kann bei der Ausführung "SBus-Slave" alternativ an X20
oder an X35 angeschlossen und durchgeschleift werden.
Sie darf jedoch nicht an X20 eingespeist und von X35 aus weitergeschleift werden oder
umgekehrt.
Zusatz zur Betriebsanleitung – MOVIFIT®-SC/FC in der Ausführung SBus-Slave
X81
6
7
X29
1 2 3
4
1
2 3 4 5 6 7 8
X91
3
4
X20
1
2 3 4
1 2 3 4
11 12 13 14 15 16
6
7
3
4
Name
Funktion
FE
Funktionserde (IN)
+24V_C
+24-V-Versorgung – Dauerspannung (IN)
0V24_C
0V24-Bezugspotenzial – Dauerspannung (IN)
res.
reserviert
res.
reserviert
res.
reserviert
FE
Funktionserde (OUT)
+24V_C
+24-V-Versorgung – Dauerspannung (OUT)
0V24_C
0V24-Bezugspotenzial – Dauerspannung (OUT)
res.
reserviert
res.
reserviert
res.
reserviert
Elektrische Installation
X45
1 2 3 4 5
1 2 3 4 5 6 7 8
11
12 13 14 15
11
12 13 14 1516 17 18
5 6
21 22 23 24 25
21 22 23 24 25 26 27 28
31 32 33 34 35
31 32 33 34 35 36 37 38
X30
1 2 3
X25
X31
1 2 3
1 2 3 4 5
11
12 13 14 15
X35
X50
62785AXX
3
