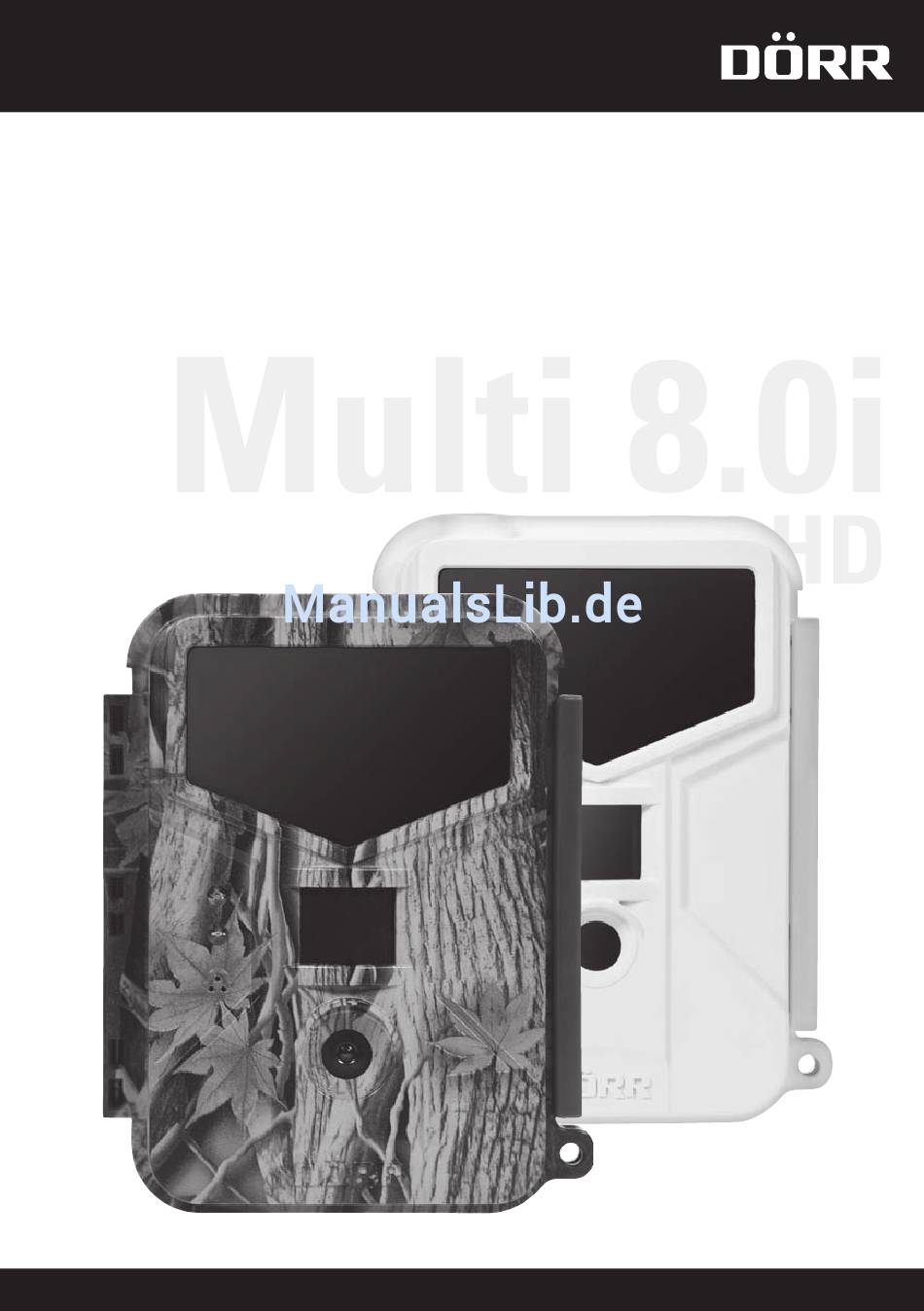

- Seite 1 SnapShot Multi 8.0i HD BEDIENUNGSANLEITUNG ÜBERWACHUNGSKAMERA SnapShot Multi 8.0i HD www.doerrfoto.de...
-
Seite 2: Überwachungskamera Snap Shot Multi 8.0I Hd
BEDIENUNGSANLEITUNG Überwachungskamera Snap Shot Multi 8.0i HD VIELEN DANK, dass Sie sich für eine Kamera aus unserem Hause entschieden haben. Bitte nehmen Sie sich die Zeit und lesen Sie die folgende Bedienungsanleitung sorgfältig durch. Hier zeigen wir Ihnen außer der Menüeinstellung auch einige wichtige Hinweise und Tipps, die Ihnen weiterhelfen die Kamera möglichst e zient, dauerhaft und zuverlässig zu nutzen. -
Seite 3: Inhaltsverzeichnis
INHALT Kamerabeschreibung & Übersicht Frontansicht Beschreibung des Kontrollpanels Installation & Information SD/SDHC-Karte Übersicht SD/SDHC-Karten-Kapazität Installation & Informationen zum Einsetzen und Wechseln der Batterien Kameraprogrammierung Wichtige Hinweise zur Menüsteuerung Übersicht Display/Startbildschirm Übersicht Programmpunkte Einstellungen Foto-/Videomodus Einstellungen der Auslösemöglichkeiten Einstellung der Zeitfenster Systemeinstellungen Test Foto &... -
Seite 4: Kamerabeschreibung & Übersicht
KAMERABESCHREIBUNG & ÜBERSICHT Frontansicht Beschreibung des Kontrollpanels Black Vision IR-Blitz LCD Bildschirm WiFi-Anzeige Menüsteuerknopf: Umschaltung auf Videomodus Bewegungsmelder (im SetUp-Modus) Menüsteuerknopf: Testknopf Foto/Video Batterieanzeige (wenn schwach) Bestätigung/Wiedergabe Mikrofon Menüsteuerknopf: Umschaltung auf Fotomodus Gehäuseverschluss Menü PIR-Sensor Schieberegler Aus/Setup/On Kameralinse USB-Anschluss SD-Kartenslot Öse für Bügelschloss INSTALLATION &... -
Seite 5: Übersicht Sd/Sdhc-Karten-Kapazität
ÜBERSICHT SD/SDHC-KARTEN-KAPAZITÄT Die Tabelle zeigt die Anzahl der möglichen Fotos und Videosequenzen, abhängig von der gewählten Aufl ösung und der Kapazität der SD-Speicherkarte. Im Fotomodus Im Videomodus 8 MP 3 MP 1,3 MP HD Video 10 s/30 fps HD Video 20 s/30 fps 720p Video 10 s/60 fps 720p Video 20 s/60 fps 2 GB SDHC 2330... -
Seite 6: Übersicht Display/Startbildschirm
Übersicht Display/Startbildschirm Schalten Sie die Kamera am Schieberegler auf „SETUP" um den Startbildschirm zu sehen. Dem Startbildschirm können Sie folgende Informationen anhand von Symbolen entnehmen: • Foto- oder Videomodus • Auslösemodus • Zeitfenster aktiv • Menge der aufgenommen Dateien/Speicherplatz • Aufnahmequalität •... -
Seite 7: Video-Modus
Normal Farbfoto 8 MP bei Tag / Schwarz/Weiß Foto 3 MP Nahbereich Für Entfernungen zwischen 3 - 5 Metern mit angepasster Blitzreichweite. 8/3 MP Bewegung Schnellere Verschlusszeit reduziert Bewegungsunschärfen. 8/3 MP Wenig Bewegung Höhere Lichtausbeute durch verlängerte Verschlusszeit. 8/3 MP 2 Schüsse 2 Bilder pro Auslösung. -
Seite 8: Intervall
Hier pausiert der PIR Sensor, um eventuelle Aufnahmen zu vermeiden. PIR Intervall: • 5 - 60 Sekunden im 5 Sekundentakt • 1 - 5 Minuten im Minutentakt • 5 - 60 Minuten im 5 Minutentakt Intervall: Löst zu defi nierten Intervallen aus. •... -
Seite 9: Test Foto & Video - Testaufnahmen Zum Ausrichten Der Kamera
• Datum und Uhrzeit • Modus Fernbedienung: Aus: Kamera reagiert nicht auf Fernbedienung PIR Auslöser: Modus Fernbedienung wird aktiviert wenn die Kamera eine Bewegung registriert. Ein: Kamera reagiert immer auf die Fernbedienung. Diese Einstellung verbraucht mehr Energie und wird nur empfohlen wenn der Betrieb über eine externe Batterie versorgt wird. •... -
Seite 10: Kamerasteuerung Mittels Fernbedienung
KAMERASTEUERUNG MITTELS FERNBEDIENUNG Beschreibung der Funktionsknöpfe der Fernbedienung Kamera aktivieren Kamera deaktivieren WiFi aktivieren WiFi deaktivieren Wenn die WiFi Funktion nicht manuell abgeschaltet wird, deaktiviert sich diese nach 15 Minuten von selbst um Energie zu sparen. Die Fernbedienung hat im freien Gelände eine Reichweite von ca. 30 Metern. Lesen Sie hierzu „Modus Fernbedienung im Kapitel Systemeinstellungen. -
Seite 11: Spezifi Kationen
SPEZIFIKATIONEN Modell DÖRR Überwachungskamera Snapshot Multi 8.0i HD Display Farbdisplay 5 cm / 2 Zoll Objektiv Blende 2,2 / Sichtfeld 58° Aufl ösung Foto Hochleistungssensor 3 MP ( bis zu 8 MP interpoliert ), Bildformat JPEG Auslösung Video HD 1080 p / 30 fps, 720 p / 60 fps, WVGA / 60 fps / mit Ton... -
Seite 12: Optionales Zubehör
OPTIONALES ZUBEHÖR Artikel Artikel Nr Haltesystem für Snap Shot Multi camoufl age 204490 Haltesystem für Snap Shot Multi weiß 204491 WiFi SD-Karte Toshiba FlashAir 16GB 991055 Metallschutzgehäuse 204466 Baumschraube 204465 Kugelkopf für Baumschraube 386015 Kabelschloss Python schwarz 204451 Kabelschloss Python camoufl age 204450 Multipower Blei-Akku 6V 4,5 Ah 204348... -
Seite 13: Wichtige Hinweise Zur Installation Der Kamera
WICHTIGE HINWEISE ZUR INSTALLATION DER KAMERA Positionieren der Kamera Für eine extrem schnelle und unkomplizierte Befestigung der Kamera empfehlen wir das DÖRR Haltesystem, das wir als optionales Zubehör anbieten. Mehr erfahren Sie im Kapitel „Optionales Zubehör". Die Kamera wird mittels des Gurtes an einem Baum, Pfahl oder sonstigen geeigneten Objekt befestigt – den Gurt vorerst noch nicht fest anziehen. -
Seite 14: Wichtige Tipps Und Ergänzungen
WICHTIGE TIPPS UND ERGÄNZUNGEN Bewegungsmelder Der Bewegungsmelder reagiert nur unter gewissen Voraussetzungen und in einem bestimmten Bereich. Generell kann man sagen, dass der Erfassungsbereich ungefähr etwas verkleinert dem Aufnahmebereich entspricht. Die Erfassung der Objekte hängt auch stark von der aktuellen Temperatur und sonstigen Umständen, wie auch Bewuchs, refl ektierende Flächen etc., ab. Bei optimalen Verhältnissen, perfekter Ausrichtung und Einstellung der höchsten Empfi... -
Seite 16: Hinweis Der Europäischen Union Erklärung Zur Konformität
HINWEIS DER EUROPÄISCHEN UNION ERKLÄRUNG ZUR KONFORMITÄT ACHTUNG Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass leere Batterien oder Akkus, die sich nicht mehr aufl aden lassen, nicht im Hausmüll entsorgt werden dürfen. Möglicher- weise enthalten Altbatterien Schadstoff...
