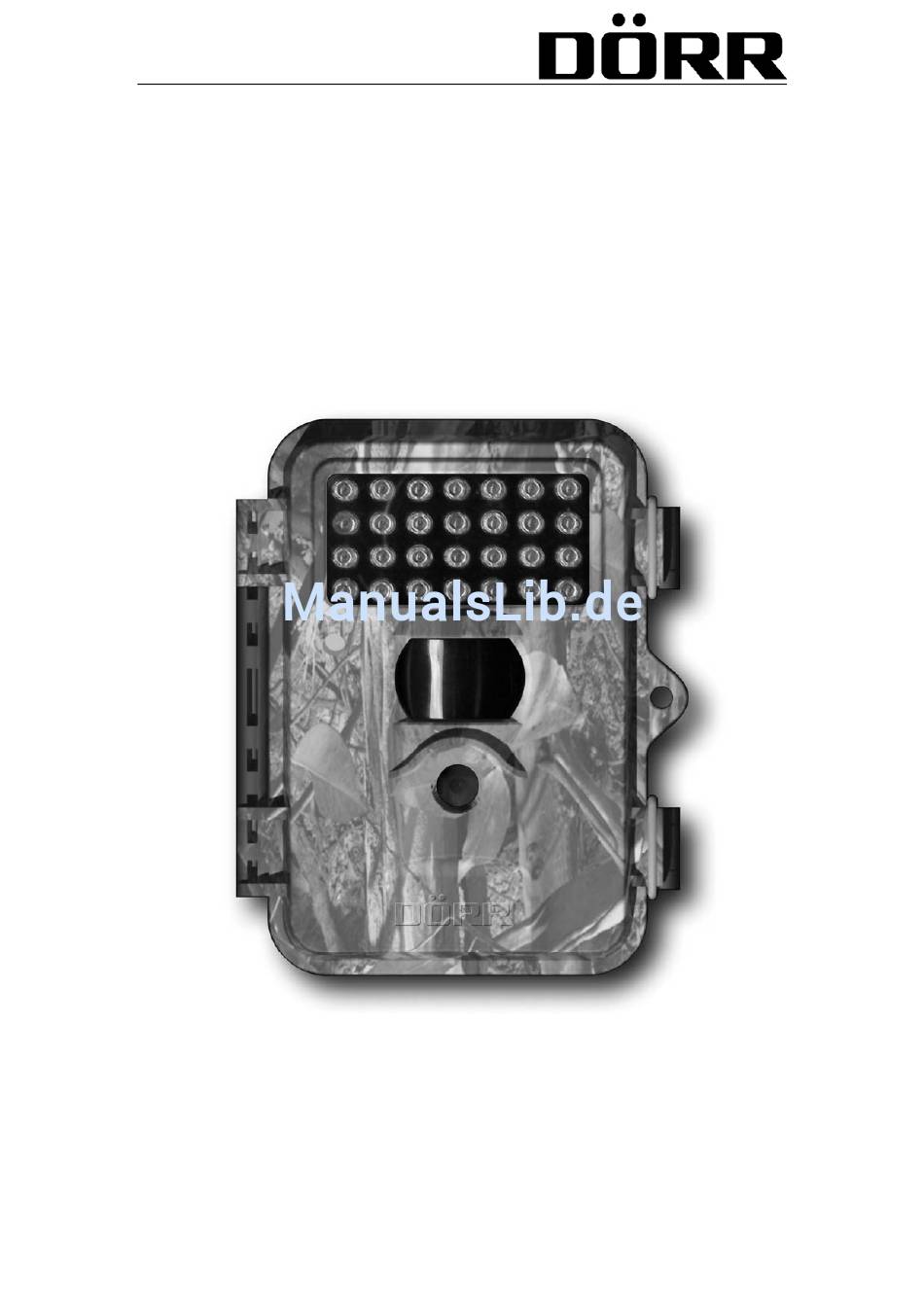

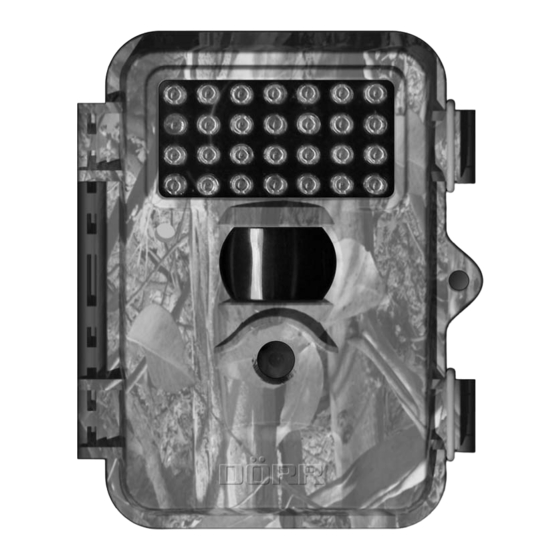

- Seite 1 Digitale Infrarot Überwachungskamera Gebrauchsanleitung Dörr SnapShot MINI UV552 (Art. 204404) Dörr SnapShot MINI BLACK UV555 (Art. 204405)
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Anleitung .......................... 1.1 Allgemeine Beschreibung .................... 1.2 Kamera Beschreibung .................... 1.3 Unterstützte Formate .................... 2 Achtung ............................ 3 Erste Inbetriebnahme ...................... 3.1 Energieversorgung ...................... 3.2 SD Karte einlegen ...................... 3.3 Einschalten/Betriebsbereitschaft herstellen ............ 3.4 ... -
Seite 3: Anleitung
Anleitung 1.1 Allgemeine Beschreibung Diese Kamera ist eine digitale Überwachungskamera, welche durch die Bewegung eines Menschen oder Tieres ausgelöst wird. Erfasst wird die Bewegung von einem passiven Infrarot (PIR) Bewegungsmelder. Die Kamera liefert hoch aufgelöste digitale Bilder (bis echte 5.0 Megapixel) oder einen Videoclip (VGA) gemäß... -
Seite 4: Unterstützte Formate
Farbdisplay Tastenfeld Verschluss Öse Ein-/Aus- Batteriefach Schalter Abb. 2: Innenansicht Externer Stromanschluss SD-Karten-Schlit Stativgewinde ¼“ Abb. 3: Ansicht von unten 1.3 Unterstützte Formate Modus Format Photo Video Datenformat FAT32 Das Datenformat ist nicht entscheidend für das System der Kamera, es sei... - Seite 5 denn, es treten Probleme beim Lesen der SD Karte auf. In diesem Fall bitte die SD Karte in der Kamera oder im PC formatieren.
-
Seite 6: Achtung
2 ACHTUNG ★ Die Arbeitsspannung der Kamera ist 6 V. Sie kann mit 4 oder 8 Stück 1,5 V AA Batterien betrieben werden. ★ Die Batterien NUR in der angegebenen Polarität einlegen! ★ Die SD Karte muss entriegelt sein! ★ Beim Einlegen der SD Karte MUSS die Kamera ausgeschaltet sein! Die Kamera hat keinen internen Speicher. -
Seite 7: Energieversorgung
3 Inbetriebnahme 3.1 Energieversorgung Zur Energieversorgung benötigt man 8 Stück 1,5 V AA Batterien. Die Kamera muss zum Batterien einlegen ausgeschaltet sein; die Batterien gemäß den Polaritäten in das Batteriefach einlegen. Folgende Batterien können verwendet werden: 1. High-density und high-performance Alkaline Batterien (empfohlen) 2. -
Seite 8: Manuelle Bildauslösung
Aufnahmen auf der SD Karte. 3.4.1 Manuelle Bildauslösung Im SETUP Modus kann mit der Taste ► und anschließend auf OK manuell ein Foto oder ein Video ausgelöst werden. 3.4.2 Bilder anschauen Mit Doppelklick auf OK erscheint auf dem Bildschirm das zuletzt gemachte Bild. Mit ▲... -
Seite 9: Einstellungen
4 Einstellungen Menuinhalt Menupunkte Beschreibung Kamera Auswahl Photo oder Video Einstellung Bildaufloesung Auswahl der Bildgröße, 5MP oder 3MP Auswahl der Bildanzahl, 1, 2 oder 3 Bilder pro Bildanzahl Bewegung. Video Aufloesung Auswahl der Videoauflösung Einstellung der Videogröße. Video Laenge Einstellung der Empfindlichkeit des Bewegungs- Empfindlichkeit melders. -
Seite 10: Grundeinstellungen
Grundeinstellungen Einstellungen Ab Werk Optionen Untermenu Kamera Photo Video Einstellung Bildgröße 5 Megapixel 3 Megapixel Bildanzahl 1 Photo 2 Photos, 3 Photos Videogröße × × 10 sec. Beliebig Videolänge Empfindlichkeit Normal High, Low Aufnahmepause 1 Min 5–60 Sek, 1-60 Min Ein: 00:00 Timer Aus 00:00... -
Seite 11: Kamera Einstellen
4.1. Kamera einstellen 4.1.1. Betriebsart einstellen (CAM) Es gibt zwei Betriebsarten: Photo oder Video. Diese kann auf 2 verschiedene Weisen eingestellt werden a.) Im Menu unter Kameraeinstellung mit den Tasten ► oder ◄ Video oder Photo auswählen. Die Auswahl mit OK speichern. b.) Alternativ kann nach Einschalten der Kamera auf SETUP mit den Tasten ▼... -
Seite 12: Bewegungsmelder (Pir)
OK speichern. 4.2. Bewegungsmelder (PIR) 4.2.1. Bewegungsmelder (PIR) einstellen Diese Einstellung definiert die Empfindlichkeit des Bewegungsmelders. Es gibt drei Stufen. High, Low und Normal. Die werksseitige Voreinstellung ist Normal. Mit High wird der Bewegungsmelder empfindlicher, d.h. er löst auch bei kleineren Objekten aus, mit Low wird die Empfindlichkeit herabgesetzt. Die richtige Einstellung ist von der jeweiligen Situation abhängig und wird sich normalerweise erst im praktischen Einsatz herausstellen. -
Seite 13: Systemeinstellungen (Sys)
Videos. Wird die Einstellung OFF (werksseitig eingestellt) gewählt, macht die Kamera normal Bilder oder Videos ausgelöst durch den Bewegungsmelder. 4.3. Systemeinstellungen (SYS) 4.3.1. Uhrzeit und Datum einstellen Das Datumsformat ist TT/MM/JJ, das Zeitformat STD.STD/MM/SEC.SEC. Bei ENTER mit OK bestätigen. Die aktuelle Uhrzeit und das aktuelle Datum wird angezeigt. -
Seite 14: Werkseinstellung Zurücksetzen
auf dem Bildschirm „Bitte warten!“. Bitte warten! 4.3.5. Werkseinstellung zurücksetzen drücken, Einstellungen Werkseinstellungen zurückzusetzen. 5 Wiedergabe/Playback 5.1. Fotos oder Video betrachten Mit Doppelklick auf OK erscheint auf dem Bildschirm das zuletzt gemachte Bild. Mit ▲ und ▼wird zwischen den Aufnahmen gewechselt. 5.2. -
Seite 15: Technische Beschreibung
Technische Beschreibung Bildauflösung Echte 5MP Linse F/NO=3.0 FOV(Seefeld)=52° IR-Blitz Ca. 12m 1.5” LCD Monitor SD Karte bis 8GB Speicherkarte Videoauflösung VGA(16fps) ; QVGA(20fps) Bewegungsmelder Multi Zonensensor PIR Empfindlichkeit Einstellbar (High/Normal/Low) Reaktionszeit 1.3 sec. 0.25 kg Gewicht (ohne Batt.) Einsatztemperatur -20 - +60°C 1s –... -
Seite 16: Lieferumfang
Lieferumfang Part Name Quantity Digitalkamera USB Kabel Befestigungsgurt Gebrauchsanleitung Garantie Wir gewähren 1 Jahr Bring-In-Garantie: 1 Jahr ab Kaufdatum. Der Kaufbeleg ist als Nachweis dem Produkt beizulegen. Diese Garantie ist eine Zusatzleistung und beeinträchtigt die Gewährleistung nicht. Was wird durch die Garantie abgedeckt? Sollte ausnahmsweise ein Mangel auftreten, wird DÖRR nach seiner Wahl das Gerät reparieren, austauschen oder den Einkaufspreis des Produktes zurückerstatten. - Seite 17 Gebrauchsanweisung abgeraten oder vor der gewarnt wird. das Gerät unsachgemäß behandelt oder gepflegt wurde, insbesondere mit Mitteln oder Methoden, die physische oder oberflächliche Schäden (bspw. an LCD Displays) zur Folge haben. die Typenbezeichnung und Seriennummer am Gerät geändert, gelöscht, entfernt oder auf andere Art unleserlich gemacht wurde.
-
Seite 18: Rohs-Konformität
Hinweis der Europäischen Union Produkte mit einem CE-Kennzeichen erfüllen die R&TTE-Richtlinie (99/5/EG), die EMV-Richtlinie (2004/108/EG) und die Niederspannungsrichtlinie (2006/95/EG), die von der EU-Kommission herausgegeben wurden. Die Übereinstimmung mit diesen Richtlinien impliziert die Konformität mit den folgenden europäischen Informationen zur Sicherheit und behördlichen Bestimmungen EN 301 489 ... -
Seite 19: Erklärung Zur Konformität
ERKLÄRUNG ZUR KONFORMITÄT Für die Nutzung in der EU vorgesehen Für das folgende Gerät: Wild-Überwachungskamera (Produktbeschreibung) Wildkamera, DÖRR Snapshot Mini 5.0 Art. Nr. 204404 (Name für das Produktmarketing) DÖRR Snapshot Mini 5.0 Art. Nr. 204404 (Produktname) UV 552 wird hiermit die Konformität mit den wesentlichen Bedingungen der R&TTE 1999/5/EG-Richtlinie, sowie die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind bescheinigt, vorausgesetzt das Gerät wird für seinen... - Seite 20 ERKLÄRUNG ZUR KONFORMITÄT Für die Nutzung in der EU vorgesehen Für das folgende Gerät: Wild-Überwachungskamera (Produktbeschreibung) Wildkamera, DÖRR Snapshot Mini black 5.0 Art. Nr. 204405 (Name für das Produktmarketing) DÖRR Snapshot Mini black 5.0 Art. Nr. 204405 (Produktname) UV 555 wird hiermit die Konformität mit den wesentlichen Bedingungen der R&TTE 1999/5/EG-Richtlinie, sowie die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit...
