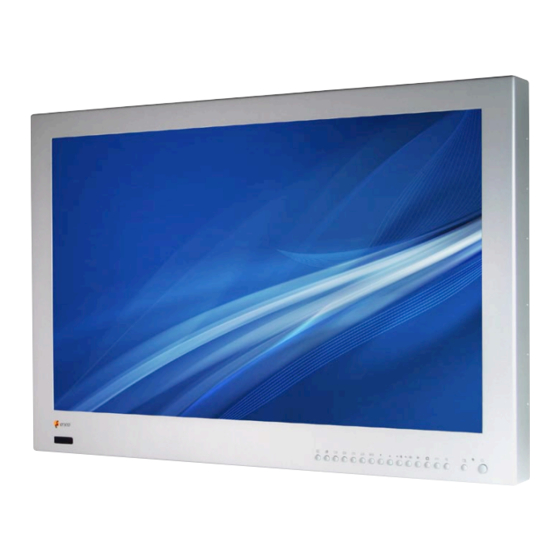

Eneo VMC-26LCD-PW1 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Eneo Anleitungen
  4. Monitore
  5. VMC-26LCD-PW1
  6. Betriebsanleitung

Eneo VMC-26LCD-PW1 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

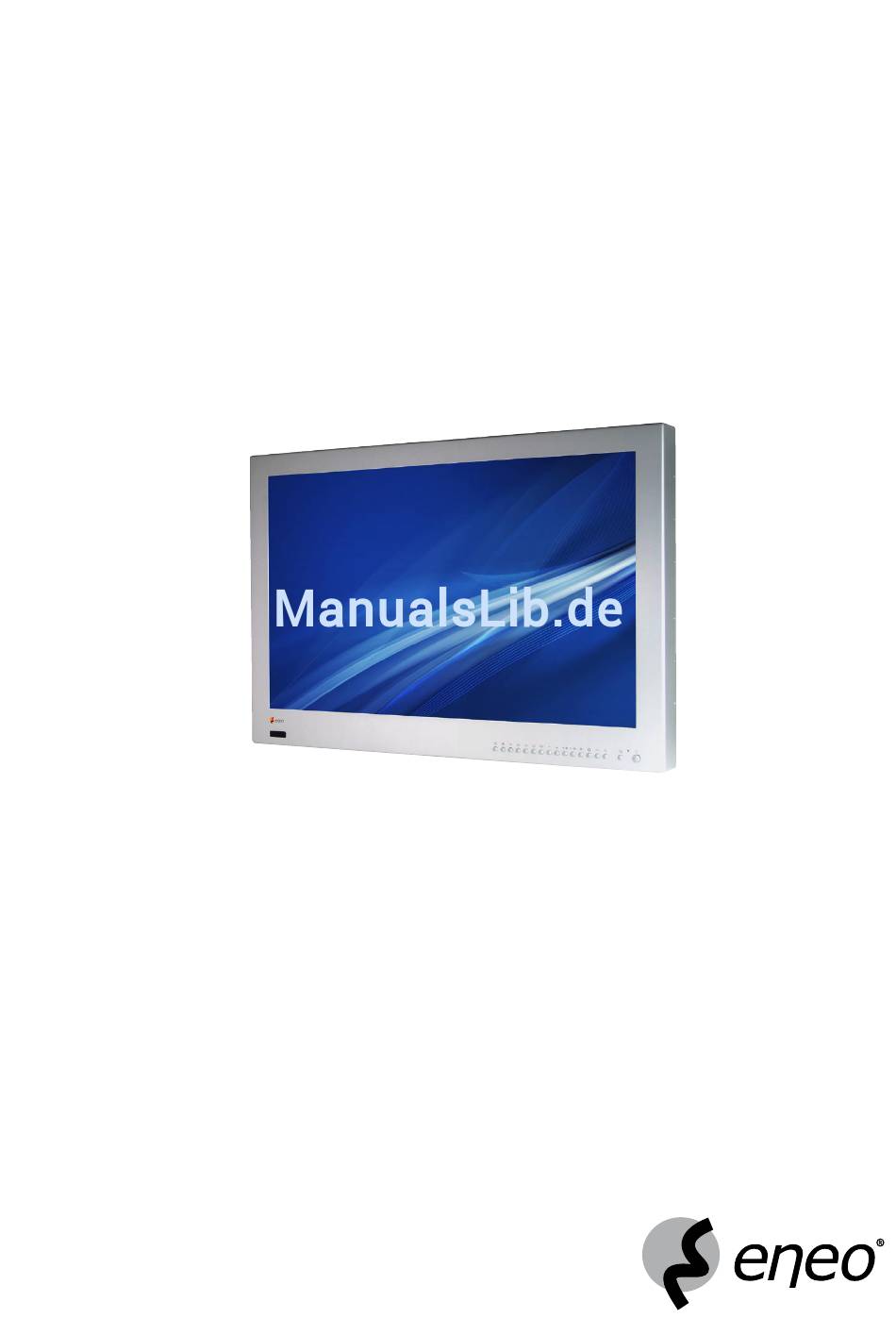

Montage- und Betriebsanleitung
LCD-Farbmonitor mit eingebautem 4-Kanal Multiplexer
VMC-26LCD-PW1
Installation and Operating Instructions
Colour LCD-Monitor with built-in 4 Channel Multiplexer
VMC-26LCD-PW1

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eneo VMC-26LCD-PW1

Inhaltszusammenfassung für Eneo VMC-26LCD-PW1

  • Seite 1 Montage- und Betriebsanleitung LCD-Farbmonitor mit eingebautem 4-Kanal Multiplexer VMC-26LCD-PW1 Installation and Operating Instructions Colour LCD-Monitor with built-in 4 Channel Multiplexer VMC-26LCD-PW1...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise / Pflege .......................................... 3 Allgemeine Beschreibung ..........................................4 Beschreibung des Monitors und der Bedienelemente ..................................5 Multiplexer-Funktionen ..........................................7 VCR-, PC und Component Video-Betrieb ......................................8 Alarmmodus ..............................................9 Einstellungen ............................................... 0 Programmierung über Bildschirmmenü ......................................0 Installation der PC-Software ........................................30 0. Fernbedienung ............................................. 33 . Technische Daten ............................................34 . Maßzeichnungen ............................................67 Contents Safety Instructions / Maintenance ........................................ 36 General Description............................................

  • Seite 3: Sicherheitshinweise / Pflege

    1. Sicherheitshinweise / Pflege • Bevor Sie das Gerät anschließen und in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung für spätere Verwendung sorgfältig auf. • Der Monitor gibt bei Betrieb nur wenig Wärme ab, trotzdem muss die Wärme abgeführt und ausreichend Frischluft zugeführt werden. • Um Wärmestaus zu verhindern, Lüftungsschlitze niemals abdecken. • Um die Luftzirkulation zu gewährleisten, auf ausreichenden Abstand zu anderen Geräten oder zu Wänden achten. Wärmestaus verringern die Lebensdauer des Gerätes und können es im Extremfall in Brand setzen. • Bei Betrieb in geschlossenen Regalwänden sind unbedingt ausreichende Abstände einzuhalten. • Wird der Monitor aus kalter Umgebung in einen warmen Raum gebracht, so ist erst abzuwarten bis er Raumtemperatur angenommen hat. • Gerät und Anschlusskabel gegen Eindringen von Wasser und Feuchtigkeit schützen. Sollte dennoch Feuchtigkeit eingedrungen sein, das Gerät nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine qualifizierte Servicestelle geben. Eindringende Feuchtigkeit kann das Gerät zerstören und birgt darüber hinaus die Gefahr eines Stromschlages. • Das Gerät nur in einem Temperaturbereich von 0°C bis +40°C und einer Luftfeuchtigkeit bis max. 90% betreiben. • Stellen Sie den Monitor nicht in direktes Sonnenlicht oder neben ein Fenster. Feuchtigkeit und direktes Sonnenlicht können starke Schäden verursachen. • Niemals metallische oder andere Gegenstände durch die Lüftungsschlitze stecken, dies könnte das Gerät dauerhaft schädigen. • Stellen Sie keine schweren Gegenstände auf dem Gerät ab. • Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann das Display bleibend beschädigen. • Vor der Reinigung oder wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, ist es vom Netz zu trennen. Dazu die Netzzuführung niemals am Kabel, sondern immer nur am Stecker aus der Steckdose ziehen. • V erlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.

  • Seite 4: Allgemeine Beschreibung

    2. Allgemeine Beschreibung Breiter LCD-Monitor mit integriertem Multiplex-Prozessor zur gleichzeitigen Anzeige von bis zu vier verschiedenen Kamerastandorten. Dieser Farbmultiplex-Prozessor bietet ein benutzerfreundliches, programmierbares OSD-Menü. Die Kameras können sequenziell bei Alarm, als Vollbild oder Quad (mit vier Bildern) auf einem Bildschirm angezeigt werden. Die integrierte 3D-Videoverarbeitung „Provideo” bietet eine überlegenere Videoqualität. • Professioneller LCD/TFT Monitor für PC und Security • 6”-Bildschirmdiagonale mit 6:9 (4:3) Bildformat • Eingebauter 4-Kanal Echtzeit-Multiplexer • PAL/NTSC-Umschaltung • Integrierte Lautsprecher • Vollbild und Multibilddarstellung / x Digital Zoom • Integrierte Bildspeicherung bis zu 60 Bildern • Mehrsprachige Bildschirm-Menüs • Auflösung: 366x768 Pixel • 4x FBAS-Eingänge, Y/C, RGB, Alarm, Audioeingänge • Schnelle Signalumschaltung • Spannungsversorgung: 4VDC/30VAC • Robustes Metallgehäuse Lieferumfang Bitte prüfen Sie, ob die folgenden Teile mit ihrem LCD-Monitor geliefert wurden. Wenn irgendein Teil fehlt, wenden Sie sich bitte an Ihren Händler. x Netzgerät 00-40V / VDC mit Netzkabel x VGA-Kabel x Fernbedienung (inkl. Batterien) x Treiber-CD x Montage- und Betriebsanleitung...

  • Seite 5: Beschreibung Des Monitors Und Der Bedienelemente

    3. Beschreibung des Monitors und der Bedienelemente Front Funktion Beschreibung Drücken Sie die Taste QUAD, um die Vierfachanzeige zu aktivieren. QUAD Die QUAD-Taste wird auch zur Anzeige von PC-Daten oder COMPONENT-Video verwendet. Die Sequenz ist QUAD, PC, COMPONENT, QUAD usw. Durch Drücken von SEQ wird die Sequenzanzeige gestartet. In der Vollbildanzeige wird durch Drücken dieser Taste die Sequenzierung der Vollbildanzeige (Cam-Cam4) oder die benutzerdefinierte Sequenzierung gestartet. Wenn das Gerät in diesem Modus arbeitet, wird der Name (Titel) der Kamera des momentan angezeigten Bildes links oben auf dem Bildschirm angezeigt. CAM1-CAM4 Durch Drücken der Tasten CAM-CAM4 wird das Bild von Kamera-Kamera4 als Vollbild angezeigt. Durch Drücken der Taste MENU wird das Gerät in den Programmiermodus versetzt. MENU Sie wird auch zum Aufrufen der vorherigen Einstellung oder zum Verlassen des OSD-Systems verwendet. Dadurch können Kameraoptionen, Alarmoptionen, Bildparameter, Konfiguration und andere Elemente eingestellt werden. AB/AUF Mit den AUF- und AB-Tasten bewegen Sie sich um OSD-Menü nach oben oder unten. Ist das OSD-Menü nicht aktiv, werden sie zur Lautstärkeeinstellung verwendet. Mit den LINKS- und RECHTS-Tasten wird der Wert des ausgewählten Elements verringert bzw. vergrößert. LINKS/RECHTS Bei nicht aktivem OSD-Menü wird mit der LINKS-Taste der Ton ausgeschaltet. Die RECHTS-Taste wird zur Anzeige der Lautstärke verwendet, wenn das OSD-Menü nicht aktiv ist. FREEZE Diese Taste wird zum Einfrieren des Bildes verwendet. Zum Verlassen des Einfrierens; die Taste nochmals drücken. (Diese Funktion ist nicht wirksam, wenn auf der Hauptanzeige das PC-oder S-Video-Signal dargestellt wird.) CAPTURE Mit der CAPTURE-Taste wird das aktuelle Bild gespeichert. Es werden bis zu 60 Felder unterstützt. Diese Funktion kann nur ausgeführt werden, wenn im Hauptfenster die Vollbildanzeige aktiviert ist (CA-CA4). Mit dieser Taste wird das Videosignal ausgewählt, das über die Anschlüsse VCR IN oder S-VIDEO eingespeist wird.

  • Seite 6: Rückseite

    Rückseite C D E F G Beschriftung Funktion DC IN Netzteilanschlussbuchse Netzteilstecker an den DC-Stromanschluss an der Rückseite des Monitors anschließen. An die BNC-Anschlüsse, die mit CA, CA, CA3 und CA4 beschriftet sind, können vier Kameras angeschlossen werden. CA - CA4 Es kann sowohl der linke als auch der rechte BNC-Anschluss als Eingang oder Ausgang verwendet werden. Die Anschlüsse haben selbstterminierende interne Schalter. S-VIDEO S-VHS-Kabel an den Video-Ausgang von Kamera, VCR oder DVD anschließen. Der BNC VCR-Anschluss wird zum Anschließen eines VCR an den Monitor zu Aurnahmezwecken verwendet. VCR IN/OUT Der Video-Ausgang kann auch das gemultiplexte oder das Vierfach-Bildsignal führen. Das BNC-Kabel an andere Monitore anschließen, wenn Sie dasselbe Hauptfenster auch auf anderen Monitoren anzeigen möchten. MAIN (PC-, COMPONENT-, S-Video-, FBAS- und Quad-Videoeingang werden nicht unerstützt.) SPOT OUT ist der zusätzliche Video-Ausgang. SPOT OUT Er kann das Signal CA, CA, CA3, CA4 oder QUAD (REC OUTPUT) führen, außerdem unterstützt er den SEQUENCE-Modus. Den 5-poligen D-SUB-Stecker mit dem Videosignal des PCs an diesen Videoanschluss an der Rückseite des Monitors anschließen. Die COMPONENT-Videoquelle eines DVD- oder anderen Geräts, das einen COMPONENT-Video-Ausgang besitzt, mit dem COMPONENT RCA-Kabel (nicht mitgeliefert) anschließen. AUDIO RCA-Audiokabel an die Audio-Ausgänge von VCR oder DVD anschließen. Alarmeingang an den Alarmeingangsanschluss anschließen, und den Alarmausgangsanschluss mit anderen Geräten ALARM IN / OUT verbinden, die eine Alarmeingangsfunktion unterstützen. TRIGGER INPUT Synchronisationsimpulse des VCR mit dem Trigger-Eingang des Monitors verbinden. SPEAKER Der Audio-Ausgang des VCR kann mit dem eingebauten Lautsprecher des Geräts abgehört werden.

  • Seite 7: Multiplexer-Funktionen

    4. Multiplexer-Funktionen Quad Display Durch Drücken der Taste QUAD wird eine Vierfachanzeige mit vier Kamerabildern angezeigt. Bei nicht installierten oder deaktivierten Kameras wird ein schwarzer Hintergrund angezeigt. Verwenden Sie die folgende Tabelle als Anleitung für die im QUAD-Modus möglichen Funktionen. Taste(n) Bedienvorgang QUAD (Hauptfenster) QUAD-Taste wiederholt drücken, bis die QUAD-Anzeige im Hauptfenster erscheint. Drücken Sie die POP-Taste, um das Unterfenster anzuzeigen. POP: Vier vom Bewegungssensor erkannte Bilder Das zuletzt erkannte Kamerabild ist eine Live-Anzeige, aber die anderen sind eingefroren. Vollbild Die Taste mit der gewünschten Kameranummer drücken, um die entsprechende Vollbildanzeige zu aktivieren. Die ausgewählte Kamera wird im Hauptfenster angezeigt. Taste(n) Bedienvorgang CA  - 4 Taste mit der gewünschten Kameranummer drücken, um die Hauptanzeige auf die Vollbildanzeige der Kamera zu schalten. (Hauptfenster) Echtzeitanzeige von vier Kameras Sequenzanzeige Durch Drücken von SEQUENCE wird die Sequenzanzeige der Kameras eingeschaltet. Der Kameratitel wird links oben auf dem Bildschirm angezeigt. Sind Kameras nicht installiert oder deaktiviert, werden sie in der Sequenz ausgelassen. Die Verweilzeit jeder Kamera kann im Sequenz Time-Einstellungsmenü individuell festgelegt werden. Taste(n) Bedienvorgang SEQ (Hauptfenster) SEQUENCE drücken, um die Sequenzanzeige der Kameras zu starten.

  • Seite 8: Vcr-, Pc Und Component Video-Betrieb

    5. VCR-, PC und Component Video-Betrieb Übersicht Mit dem VCR-Modus kann der Video-Playback des VCR angezeigt werden. S-Video Kabel mit dem S-Video-Signal an den S-Video-Anschluss anschließen. VCR-Taste drücken, bis der Modus S-Video ausgewählt ist. VCR-Playback Nach dem Drücken der PLAY-Taste des VCR wird durch Drücken der VCR-Taste das VCR-Playback angezeigt. Der Eingang VCR PLAYBACK kann ein zeitmultiplextes Videosignal von Kameras oder ein Echtzeit-Videosignal sein. Durch Wählen von QUAD PB MODE wird das zeitmultiplexte Videosignal der Kameras angezeigt und der VCR-Modus auf Live-Video geschaltet. Wenn dieser Monitor im Modus „Full PB” arbeitet, muss erst der PB-Modus verlassen werden, um die Vollbildanzeige der jeweiligen Kamera verwenden zu können. Zum korrekten Betrieb muss der korrekte Modus ausgewählt werden. Live-Video – VCR-Modus Zeitmultiplex-Video – PB-Modus Zur Voransicht des Aufnahmeausgangs als Haupteingang den VCR auswählen und den Trigger-Modus auf „Int.” stellen. VCR-Ausgang Das Signal des VCR-Ausgangs wird in den Eingang des VCR geführt. Dieser Monitor unterstützt zwei VCR-Ausgangsmodi. Beim einen wird das feldgeschaltete Ausgangssignal von vier Kameras verwendet, und beim anderen das QUAD-Signal der Kameras. Das Feldschaltintervall kann im...

  • Seite 9: Alarmmodus

    Anzeigeformat Anzeigefeld Tatsächliches Videoformat Breite Vollbildanzeige 366 x 768 70 x 480 Normale Vollbildanzeige 04 x 768 70 x 480 Breite Quadrantenanzeige 683 x 384 (jeweils) 640 x 384 (jeweils) Normale Quadrantenanzeige 5 x 384 (jeweils) 5 x 384 (jeweils) 6. Alarmmodus Übersicht Der Monitor ermöglicht mehrere Alarmfunktionen, einschließlich externem Alarm, Bewegungsmelderalarm und Videoverlustalarm. Alle diese Alarme werden in diesem Abschnitt erläutert. Wenn die Tongeberdauer (Beep Time) auf „0” gestellt ist, wird kein akustischer Alarm ausgelöst. Der Alarm bleibt beim Drücken einer Taste weiterhin aktiv. Externer Alarm Wenn der externe Alarm auftritt, werden die folgenden Funktionen ausgelöst. • Der akustische Alarm ertönt, wenn die Tongeberdauer auf mehr als 0 Sekunden eingestellt wurde. • Das Alarmrelais wird geschaltet, wenn die Relaisschaltdauer (Relay Time) auf mehr als 0 Sekunden eingestellt wurde. • Der Text „A” wird blinkend angezeigt. • Alle oben genannten Funktionen bleiben aktiviert, bis der Alarm zurückgesetzt wird. Die ALARM-Haltedauer kann im Einstellungsmenü eingestellt werden. Sie beginnt zu zählen, nachdem der Alarm ausgelöst wurde. Die Tongeberdauer des akustischen Alarms (Relais) startet, wenn ein Alarm ausgelöst wurde, und endet, wenn die Tongeberdauer (Relaisschaltdauer) abläuft. Bewegungsalarm Wenn in einem Kamerabild Bewegung erkannt wird, werden die folgenden Funktionen ausgelöst. • Der akustische Alarm ertönt, wenn die Tongeberdauer auf mehr als 0 Sekunden gestellt wurde. • Der Text „M” (Bewegung) wird angezeigt.

  • Seite 10: Einstellungen

    7. Einstellungen Übersicht Durch Drücken der Taste MENU wird das Gerät in einen Programmiermodus geschaltet. Mit dem Einstellungsmodus kann der Betrieb des Geräts an spezifische Anwendungen angepasst werden. Im Einstellungsmodus kann man sich mit den Tasten AUF, AB, LINKS und RECHTS durch das OSD-Einstellungsmenü bewegen. Das Anzeigedauer des OSD kann ebenfalls im OSD-Einstellungsmenü eingestellt werden. Einige der ausgewählten Werte und Elemente werden nach dem Verlassen des OSD-Menüs gespeichert. 8. Programmierung über Bildschirmmenü Passwortschutz PASSWORT _ _ _ _ Passwortschutz Wenn die Option PASSWORD eingeschaltet ist, wird beim Drücken von MENU das Passworteingabefenster angezeigt. Wenn die Option PASSWORD ausgeschaltet ist, wird das Passworteingabefenster umgangen, und das Hauptmenü erscheint sofort. Das aus vier Ziffern bestehende Passwort muss mit den Tasten AUF, AB, LINKS, RECHTS eingegeben werden. Wenn ein falsches Passwort eingegeben wird, kann das Menü nicht aufgerufen werden. Werkseinstellung Passwort = 0000 Hauptmenü (Main Menu) Haupt Menü Mux Menu Picture PC Menu Konfiguration OSD Menu Dieser Monitor besitzt fünf Hauptelemente im OSD-Menü. Drücken Sie die Taste MENU, um das OSD-Hauptmenü ein- oder auszuschalten. Die Taste MENU wird auch zum Aufrufen des vorherigen OSD-Menüfensters verwendet.

  • Seite 11: Verwendung Der Elemente Des Mux-Menüs

    Verwendung der Elemente des MUX-Menüs Mux Menu Uhrzeit / Datum Kamerabezeichnung Kameraeinstellung Alarm Sequenzzeit Aufzeichnung Das Mux-Menü enthält sechs Elemente. Einstellung von Datum/Uhrzeit (Time/Date) Uhrzeit / Datum Datumsformat: Datum: MM / DD / YYYY Uhrzeit: HH / MM / SS Anzeige: Datumsformat (Date Format) Diese Option im Einstellungsbildschirm für Datum und Uhrzeit ist das Datumsformat.
  • Seite 12 Datum (Date) Mit diesem Feld wird das aktuelle Datum eingestellt. Das auf dem Bildschirm angezeigte Format hängt vom Datumsformat ab, das mit der vorstehend beschriebenen Methode eingestellt werden kann. Mit den folgenden Bedienschritten stellen Sie das aktuelle Datum ein: Schritt Bedienvorgang Taste oder drücken, bis „Datum” ausgewählt ist. Taste oder drücken, um die Option auszuwählen. Das gewünschte Datum mit den Tasten oder einstellen. Taste MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Uhrzeit (Time) Mit diesem Feld wird die Uhrzeit im 4-Stunden-Format eingestellt. Mit den folgenden Bedienschritten stellen Sie die aktuelle Uhrzeit ein: Schritt Bedienvorgang Taste oder drücken, bis „Uhrzeit” ausgewählt ist. Taste oder drücken, um die Option auszuwählen. Die gewünschte Uhrzeit mit den Tasten oder einstellen. Taste MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Anzeige (Display) Mit der Anzeigeoption auf dem Einstellungsbildschirm für Datum und Uhrzeit kann eingestellt werden, ob Datum und Uhrzeit auf dem Bildschirm angezeigt werden sollen oder nicht. Standardmäßig ist die Option eingeschaltet. Die Anzeigeoption kann mit den folgenden Bedienschritten umgeschaltet werden: Schritt Bedienvorgang Taste oder drücken, bis „Anzeige” ausgewählt ist.

  • Seite 13: Einstellung Der Kamerabezeichnung (Camera Title)

    Einstellung der Kamerabezeichnung (Camera Title) Übersicht Mit dem Einstellungsbildschirm für die Kameratitel kann gewählt werden, ob die Bezeichnungen (Titel) jeder Kamera eingeblendet werden, wenn das Bild der Kamera angezeigt wird. Kamerabezeichnung Anzeige Kamerabezeichnung (Camera Title) Über die Ziffern -4 auf dem Einstellungsbildschirm für die Kameratitel wird die betreffende Kamera ausgewählt. Jeder Kamera kann eine aus 0 Zeichen bestehende Bezeichnung zugeordnet werden, und dieser Titel erscheint auf dem Bildschirm, wenn die Anzeigeoption auf ON geschaltet ist und die Kamera ausgewählt ist. Der Standardtitel jeder Kamera ist „CA” mit der entsprechenden Nummer. Für die Kameratitel können unabhängig von der Spracheinstellung folgende Zeichen verwendet werden: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z BLANK ( ) / - : , . = 0, 1, 2, 3, 4, 5,6, 7, 8, 9 Die folgenden Bedienschritte geben ein Beispiel für die Einstellung von Kameratiteln.

  • Seite 14: Kameraeinstellung (Camera Adjustment)

    Anzeige (Display) Mit der Anzeigeoption auf dem Kameratitel-Einstellungsbildschirm kann eingestellt werden, ob die Kameratitel auf dem Bildschirm angezeigt werden oder nicht. Standardmäßig ist die Option eingeschaltet. Die Anzeigeoption kann mit den folgenden Bedienschritten umgeschaltet werden: Schritt Bedienvorgang Taste oder drücken, bis „Anzeige” ausgewählt ist. Die gewünschte Option (Ein oder Aus) mit der Taste oder wählen. Taste MENU drücken. Kameraeinstellung (Camera Adjustment) Kameraeinstellung Kamerabezeichnung Kontrast Helligkeit Farbe Tint * Bildschärfe Die Bildqualität jeder Kamera kann mit dem Menüpunkt „Kameraeinstellung” eingestellt werden. Es gibt fünf Optionen zum Einstellen jedes Kamerabildes. * Tint (Tönung) ist nur für das NTSC-System vorgesehen. Die Anzeige jeder Kamera kann mit den folgenden Bedienschritten eingestellt werden: Schritt Bedienvorgang Taste oder drücken, um die einzustellende Option auszuwählen. Die gewünschte Kameranummer auswählen und den gewünschten Wert mit oder einstellen. Taste MENU drücken. Alarmeinstellung (Alarm) Übersicht Mit dem Alarmeinstellungsbildschirm können die Alarmeingangsoptionen ausgewählt, der Videoverlustalarm ein- und ausgeschaltet, der Bewegungsmelderalarm sowie weitere Optionen eingestellt werden.

  • Seite 15: Einstellung Des Externen Alarms (Alarm Input)

    Einstellung des externen Alarms (Alarm Input) Über Alarm Input wird festgelegt, wie der Anschluss auf das externe Eingangssignal reagiert, d. h. ob der Kontakt ein Schaltkontakt (NO) oder ein Ruhekontakt (NC) ist oder ob der Eingang ignoriert werden soll. Die Standardeinstellung ist OFF. Mit dem Alarmeinstellungsbildschirm können Sie diese Optionen einstellen: Alarm Input Alarmeingang Speicherung Akust. Signal 00 SEC Schaltdauer 00 SEC Alarmeingang (Alarm Input) Es können jeweils die Optionen für den auf dem Bildschirm angezeigten Alarmeingang eingestellt werden. Die Alarm-Eingangs-Option wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang oder drücken, um den Cursor auf „Alarmeingang” zu bewegen. Taste oder drücken, um die neue Option auszuwählen. • Aus: Der Alarmeingang wird ignoriert. • NO (Normally Open - Schaltkontakt): Das Gerät verwendet den Kurzschluss des Eingangs als Alarmbedingung. • NC (Normally Closed - Ruhekontakt): Das Gerät verwendet das Öffnen der Verbindung als Alarmbedingung. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren.
  • Seite 16 Schaltdauer (Relay Time) Mit der Relaisschaltdauer-Option kann eingestellt werden, wie lange das Relais aktiviert wird. Diese Option wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang oder drücken, um den Cursor auf „Schaltdauer” zu bewegen. Taste oder drücken, um die gewünschte Dauer einzustellen. Die Relaisschaltdauer kann auf Werte zwischen 0 und 99 Sekunden eingestellt werden. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Videoausfall (Video Loss) Videoausfall Speicherung Schaltdauer 00 SEC Akust. Signal 00 SEC Mit den Optionen für den Videoverlust-Alarm kann der Videoverlust-Alarm für jede Kamera ein- oder ausgeschaltet werden. Die Funktionen Speicherung (Latch), Relaisschaltdauer (Relay Time) und Akust. Signal (Beep Time) ähneln den Funktionen des Alarmeingangs, außer bei Ereignissen, die Funktionen auslösen. Diese Option wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang oder drücken, um den Cursor auf die gewünschte Kameranummer zu stellen. Taste oder d rücken, um die Option auszuwählen. • Aus: Der Videoverlust-Alarm wird ignoriert. • Ein: Der Videoverlust-Alarm wird aktiv, wenn das System ein Videosignal verliert. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren.

  • Seite 17: Bewegungsmelder Aktivieren (Motion Enable)

    Kamera (Camera) Mit Camera wählen Sie aus, welcher Kameraeingang eingestellt werden soll. Mit den folgenden Bedienschritten wird die einzustellende Kameranummer ausgewählt: Schritt Bedienvorgang oder drücken, um den Cursor auf „Kamera” zu bewegen. Taste oder drücken, um den Titel der einzustellenden Kamera auszuwählen. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Bewegungsmelder aktivieren (Motion Enable) Um die Bewegungserkennung für die ausgewählte Kamera zu aktivieren, „ON” wählen. Schritt Bedienvorgang oder drücken, um den Cursor auf „Bewegungsmelder” zu bewegen. Taste oder drücken, um „ON” oder „OFF” zu wählen. • Ein: Der Bewegungsmelder für die ausgewählte Kamera ist aktiviert. • Aus: Der Bewegungsmelder für die ausgewählte Kamera ist deaktiviert. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Empfindlichkeit (Sensitivity) Mit der Empfindlichkeit wird die Empfindlichkeit der Bewegungserkennung eingestellt. Um die Empfindlichkeit für die angegebene Kamera zu erhöhen (verringern), den Empfindlichkeitswert erhöhen (verringern). Die Empfindlichkeit wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang oder drücken, um den Cursor auf „Empfindlichkeit” zu bewegen. Taste ( ) drücken, um den Empfindlichkeitswert zu verringern (vergrößern). MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren.
  • Seite 18 Verweildauer (Dwell Time) Wenn mit einer Kamera eine Bewegung festgestellt wird, schaltet die Hauptanzeige zu dieser Kamera, bleibt für die im Verweildauer-Einstellmenü eingestellte Dauer bei dieser Anzeige und schaltet danach zur vorherigen Kamera zurück, wenn das System in der Vollbildanzeige oder im Sequenzmodus arbeitet. Die Verweildauer ist die Zeit, während der die Kamera, in deren Bild die Bewegung entdeckt wurde, in der Hauptanzeige angezeigt bleibt, wenn die Hauptanzeige in der Vollbildanzeige oder im Sequenzmodus arbeitet. Mit den folgenden Bedienschritten stellen Sie die Verweildauer ein: Schritt Bedienvorgang oder drücken, um den Cursor auf „Verweildauer” zu bewegen. Taste oder drücken, um die gewünschte Dauer einzustellen. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Quad Obwohl das Hauptfenster vier Bilder anzeigt, läuft die automatische Bewegungserkennung weiter. Wenn das System im Bild einer Kamera eine Bewegung entdeckt, kann das Hauptfenster von der Vierfachanzeige zur Vollbildanzeige der betreffenden Kamera umgeschaltet werden. Um die Umschaltung der Hauptanzeige von der Vierfachanzeige zur Vollbildanzeige zu aktivieren, muss QUAD „ON” gewählt werden. Schritt Bedienvorgang oder drücken, um den Cursor auf QUAD zu bewegen. Taste oder drücken, um „ON” oder „OFF” zu wählen. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. VERSTECKT (COVERT) Durch Wählen von „Versteckt - Ein” werden die Bilder der Kameras verborgen. Versteckt Die Option „Versteckt” wird mit den folgenden Bedienschritten eingestellt. Schritt Bedienvorgang oder drücken, um den Cursor auf die gewünschte Kameranummer zu stellen. Taste oder drücken, um „Ein” oder „Aus” zu wählen. •...

  • Seite 19: Eintragungen (History)

    Wiedergabe (Replay) Die „Wiedergabe”-Funktion dient der Anzeige von gespeicherten Bildern oder Bildern des Bewegungsmelders, die im Speicher festgehalten wurden. Das Fenster „Wiedergabe” ist das POP-Fenster mit dem letzten Bild des Bewegungsmelders, wenn das Hauptfenster sich im QUAD-Modus befindet, bzw. das Haupt- fenster, wenn der Monitor gerade mit der Vollbildanzeige arbeitet. Dieser Monitor kann bis zu 60 Feldbilder speichern. Wenn der Wiedergabebetrieb ausgewählt wird, wird das zuletzt erfasste Bild mit der Uhrzeit der Speicherung und der Kameranummer auf dem Bildschirm angezeigt. Je größer die Nummer ist, desto älter ist das erfasste Bild. Wird die Spannungsversorgung unterbrochen, werden die bei Bewegungserkennung aufgezeichneten Bilder gelöscht. CA 0/5/004 :03:5 0/60 Zum Abspielen erfasster Bilder wie folgt vorgehen: Schritt Bedienvorgang oder drücken, um den Cursor auf „Wiedergabe” zu bewegen. Taste oder drücken, um das erfasste oder vom Bewegungsmelder festgehaltene Bilder anzuzeigen. MENU drücken, um den Replay-Modus zu beenden. Eintragungen (History) Die Eintragungen in das Protokoll (History) wird zur Anzeige für bis zu 96 Alarmereignisse verwendet. Die Protokolleinträge enthalten Alarmquelle, Kameranummer, Uhrzeit und Datum. Ein „M” bedeutet, dass der Alarm durch den Bewegungsmelder ausgelöst wurde. Ein „L” bedeutet, dass der Alarm durch den Verlust des Videosignals des Kameraeingangs ausgelöst wurde. Ein „C” bedeutet, dass das Bild durch Drücken der Capture-Taste gespeichert wurde. Eintragungen M KA MM/DD/YYYY HH/MM/SS L KA MM/DD/YYYY HH/MM/SS C KA3 MM/DD/YYYY HH/MM/SS •...

  • Seite 20: Einstellung Der Sequenzzeit (Sequence Time)

    Einstellung der Sequenzzeit (Sequence Time) Die Sequenzzeit wird für die sequenzielle Umschaltung der Kameras verwendet. Die Sequenzzeit jeder Kamera kann individuell eingestellt werden. Es werden bis zu 99 Sekunden unterstützt. Sequenzzeit 03 SEC 03 SEC 03 SEC 03 SEC Die Sequenzdauer wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf die gewünschte Kameranummer zu stellen. Taste oder drücken, um die gewünschte Dauer einzustellen. • 03 SEC (Standardeinstellung) MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Aufzeichnung (Record) Mit dem Menü „Aufzeichnungen” können optionale Funktionen des Aufzeichnungs-Ausganges eingestellt werden. Aufzeichnung Ausgänge Aufzeichnungskanal Spotausgang Aufzeichnung aktivieren Trigger Modus Ext. Edge Modus Fallend Ausgänge (Output Mode) Über die Einstellung „Ausgänge” kann die Art der „Aufzeichnung” ausgewählt werden.

  • Seite 21: Aufzeichnungskanal (Output Channel)

    Aufzeichnungskanal (Output Channel) Mit dem „Aufzeichnungskanal” kann festgelegt werden, welche Kamera auf welchen Aufzeichnungskanal geschaltet wird. Für diese Option können die Werte Aus, KA, KA, KA3 und KA4 eingestellt werden. Wird für die Option „Aufzeichnungskanal” KA gewählt, so geht nur das Signal von Kamera  zum Aufzeichnungsausgang. Zur Wiedergabe der Aufzeichnung in diesem Modus muss der Playback-Modus angewählt werden. Die Option „Aufzeichnungskanal” wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf „Aufzeichnungskanal” zu bewegen. Taste oder drücken, um die gewünschte Option auszuwählen. • Aus: Auf dem Aufzeichnungsausgang wird das feldgeschaltete Videosignal herausgeführt. • KA1: Der Aufzeichnungskanal führt das Signal von Kamera . • KA2: Der Aufzeichnungskanal führt das Signal von Kamera . • KA3: Der Aufzeichnungskanal führt das Signal von Kamera 3. • KA4: Der Aufzeichnungskanal führt das Signal von Kamera 4. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Spot-Ausgang Der Spot-Ausgang ist der Zusatzausgang dieses Monitors. Er kann das Signal von KA, KA, KA3, KA4, QUAD oder der Sequenz führen. Wenn für den Spot-Ausgang QUAD gewählt wird, führen Spot-Ausgang und Aufzeichnungsausgang dasselbe Signal. Um den Spot-Ausgang für eine Quadrantenanzeige zu verwenden, den Aufzeichnungsausgang im Einstellungs-Menü „Aufzeichnung” auf „VCR” stellen. Der Spot-Ausgang wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf Spot-Ausgang zu bewegen.

  • Seite 22: Aufzeichnung Aktivieren (Record Enable)

    Aufzeichnung Aktivieren (Record Enable) Aktivieren (Enable) auf „Ein” stellen, um die ausgewählte Kamera aufzunehmen, wenn für den Aufzeichungskanal Mux gewählt ist. Aktivieren Die Option „Aktivieren” wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf die Option „Aktivieren” zu bewegen. Taste oder drücken, um „Ein” oder „Aus” zu wählen. • Ein: Die gewählte Kamera ist im Feldschaltprozess für die Aufnahme enthalten. • Aus: Die gewählte Kamera ist nicht im Feldschaltprozess für die Aufnahme enthalten. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Trigger Modus Wenn Ihr VCR einen Triggerimpuls zur Synchronisation ausgibt, kann dessen Verwendung Ihnen bei der Einrichtung des Systems viel Zeit ersparen. Schritt Bedienvorgang oder drücken, um den Cursor auf „Trigger Modus” zu bewegen. Taste oder drücken, um interne oder externe Triggerung auszuwählen. • Int. (Intern): Die Umschaltung wird geräteintern durch eine Funktion synchronisiert, die durch das OSD-Konfigurationsmenü einge- stellt werden kann (Intervall). • Ext. (Extern): Die Umschaltung wird durch den Triggerimpuls eines VCR synchronisiert. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Edge Modus Bei Verwendung des Synchronisations-Triggerimpulses eines VCR diese Option zur Einstellung auf den Signaltyp des VCR einstellen. Schritt Bedienvorgang oder drücken, um den Cursor auf „Edge Modus” zu bewegen.
  • Seite 23 Bildeinstellung Übersicht Mit dem Bildeinstellungsmenü kann die Bildqualität verändert werden. Es beeinflusst Hauptfenster und Unterfenster. Dieses Einstellungsmenü wird auch in den PC- und Component-Videomodi verwendet. Bild Lautstärke Kontrast Helligkeit Farbe Tint Bildschärfe Bildgröße Normal ) Tint (Tönung) ist nur für das NTSC-System vorgesehen. Die Bildqualität wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf die gewünschte „Bild”-Option zu bewegen. Taste ( ) drücken, um den Wert des ausgewählten Elements zu verringern (zu erhöhen). MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Bildgröße (Picture Size) In diesen Monitor ist ein Breitformat-LCD eingebaut. Die Bildgröße kann vom Benutzer jedoch auf ein 4:3-Format eingestellt werden. Die Option „Bildgröße” auf „Wide” stellen, um den Bildschirm auszufüllen (am rechten und linken Bildrand bleiben schwarze Streifen), oder auf „Normal” um ein 4:3- Bild anzuzeigen. Das Einstellungsmenü „Bildgröße” wird vollständig für alle Kameras, PC und Videomodi (Component) aktiviert, und das POP-Fenster muss ausgeschaltet werden. Die Bildgrößenoption wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf „Bildgröße” zu bewegen. Taste oder drücken, um die Bildgröße auszuwählen. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren.

  • Seite 24: Automatische Einstellung

    PC-Einstellung Übersicht Mit dem PC-Einstellungsmenü können Sie die Bildqualität und -position im PC-Modus verändern. PC Menu Autom. Einstellung H Position V Position Phase Clock Automatische Einstellung Wählen Sie diese Option, um horizontale und vertikale Position, Größe und Phasenlage automatisch einzustellen. H Position H Position wird zur Einstellung der horizontalen Bildposition auf dem Monitor verwendet. V Position V Position wird zur Einstellung der vertikalen Bildposition auf dem Monitor verwendet. Zur Einstellung der Bildqualität im PC-Modus wie folgt vorgehen: Schritt Maßnahme oder drücken, um den Cursor auf die gewünschte Option des PC-Menüs zu stellen. Taste ( ) drücken, um den Wert des ausgewählten Elements zu verringern (zu erhöhen). MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Phase Mit Phase wird der Fokus der Anzeige eingestellt. Hiermit können horizontales Rauschen entfernt und die Anzeige von Buchstaben und Zeichen klarer oder schärfer gemacht werden. Clock Mit „Clock” können senkrechte Balken oder Streifen minimiert werden, die im Bildschirmhintergrund sichtbar sind.

  • Seite 25: Konfiguration (Configuration)

    Konfiguration (Configuration) Übersicht Mit dem Konfigurationseinstellungsfenster können Änderungen der Sicherheitsoptionen, der POP-Fenster-Position und anderer Optionen vorgenommen werden. Konfiguration POP Position Rechts Tastenblockade Passwort Zurücksetzen Dynamischer Kontrast Rauschunterdrückung Farbtemperatur POP-Position Mit POP Position wird die Position des POP-Fensters auf dem Bildschirm ausgewählt. Das POP-Fenster kann damit auch ausgeschaltet werden. Die Position des POP-Fensters wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, um den Cursor auf die Option POP Position zu bewegen. Taste ( ) drücken, um das POP-Fenster auf der rechten (linken) Seite des Bildschirms zu positionieren. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Tastenblockade (Key Lock) Mit dieser Option werden die Bedientasten vor unbefugter Betätigung geschützt. Die Key Lock-Option wird mit den folgenden Bedienschritten eingestellt: Schritt Bedienvorgang oder drücken, bis „Tastenblockade” ausgewählt ist. Taste oder drücken, um Key Lock auf „Ein” oder „Aus” zu schalten. Gültige Einstellungen sind: • Ein: Die Bedientasten an der Vorderseite sind funktionslos.

  • Seite 26: Ändern Des Passworts

    Passwort Die Passwort-Option wird verwendet, um die Programmierungseinstellung vor unbefugtem Zugriff zu schützen. Ist diese Option eingeschaltet, wird beim Drücken von MENU zum Aufrufen des Hauptmenüs des Einstellungsmodus das Passworteingabefenster angezeigt. Die Passwort-Option wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang oder drücken, bis Password ausgewählt ist. Die gewünschte Option (Ein oder Aus) mit der Taste Taste oder wählen. MENU drücken, um zum vorherigen OSD-Fenster zurückzukehren. Ändern des Passworts Die Prozedur zum Ändern des Passworts wird gestartet, wenn die Passwort-Option eingeschaltet wird. Passwort 0 0 0 0 Bestätigen 0 0 0 0 Das Passwort wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang Im Konfigurationmenü oder drücken, um die erste Ziffer des Passworts auszuwählen. Taste oder drücken, um die anderen Ziffern auszuwählen, diese dann mit oder auf die gewünschte Ziffer einstellen. Nach Eingabe der vier Ziffern die Taste Menu drücken, um zu Confirm Code zu gehen. Die eingegebenen Ziffern mit der Option Comfirm Code bestätigen und dann die Taste Menu drücken, um die Passwortänderung abzuschließen. Zurücksetzen (Recall) Mit dieser Option können Sie das Gerät auf die werkseitig festgelegten Standardeinstellungen zurücksetzen.

  • Seite 27: Dynamischer Kontrast

    Dynamischer Kontrast Mit dieser Option wird der Bildkontrast verbessert. Durch diese Funktion werden dunkle Farben dunkler und helle Bildstellen heller dargestellt. Konfiguration Rauschunterdrückung Dynamischer Kontrast Farbtemperatur OSD Menu Lichtsensor Zurücksetzen Nein Schritt Bedienvorgang MENU-Taste drücken. Mit oder „Konfiguration” wählen und dann die MENU-Taste drücken. Mit oder „Dynamischer Kontrast” wählen. Den Wert mit oder ändern. Rauschunterdrückung Diese Option wird zur Reduktion des Bildrauschens verwendet. Die „Temporäre NR” (Noise Reduction) ist eine bewegungsbasierte Rauschunterdrückung. Die MPEG-Rauschunterdrückung ist eine Funktion zum Entfernen unerwünschter Ringbildungen und zum Blockieren von Rauschen in Bildern, die einer MPEG- oder JPEG-Kompression und Dekompression unterlagen. Rauschunterdrückung Temporäre NR Niedrig MPEG NR Schritt Bedienvorgang MENU-Taste drücken. Mit oder „Konfiguration” wählen und dann die MENU-Taste drücken.

  • Seite 28: Farbtemperatur

    Farbtemperatur Die Option „Farbtemperatur” wird zur Änderung des Farbstandards des Bildschirms verwendet. Benutzer Grün Blau Schritt Bedienvorgang MENU-Taste drücken. Mit oder „Konfiguration” wählen und dann die MENU-Taste drücken. „Farbtemperatur” wählen und dann die MENU-Taste drücken. Mit oder eine der Optionen auswählen und mit oder einstellen. OSD-Fenster einstellen Übersicht Mit OSD Menu kann das OSD-Menü eingestellt werden. Die Position des OSD-Fensters und andere Optionen können mit diesem Menü eingestellt werden. OSD Menu Sprache Deutsch Mischung Einblendzeit 40 SEC System Code Sprache (Language) Auswahl der angezeigten Sprache der OSD-Menüs. Die Sprache der OSD-Menüs wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang Taste oder drücken, bis „Sprache” ausgewählt ist. Die gewünschte Sprache mit der Taste oder auswählen. (Englisch/Deutsch/Französisch/Italienisch/Spanisch/Polnisch)

  • Seite 29: Einblendezeit /Uhrzeit (Time)

    Überblendung/Mischung (Blending) Mit dem Menüpunkt „Mischung” wird die Transparenz des Hintergrunds des OSD-Menüs eingestellt. Die OSD-Überblendung wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang Taste oder drücken, bis „Mischung” ausgewählt ist. Den gewünschten Wert mit der Taste oder auswählen. Einblendezeit /Uhrzeit (Time) Mit dem Menüpunkt „Zeit” wird die auf dem Bildschirm angezeigte Zeit eingestellt. Die Zeiteinstellung wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang Taste oder drücken, bis „Zeit” ausgewählt ist. Die gewünschte Zeit mit der Taste oder auswählen. System Code Mit dem Menüpunkt „System Code” wird die Adresse des Monitors eingestellt. Die System Code-Einstellung wird mit den folgenden Bedienschritten geändert: Schritt Bedienvorgang Taste oder drücken, bis „System Code” ausgewählt ist. Den gewünschten Kanal (0 bis 9) mit der Taste oder auswählen.

  • Seite 30: Installation Der Pc-Software

    9. Installation der PC-Software Plug and Play Dieser Monitor erfüllt die VESA Plug and Play-Standards, wodurch komplizierte und zeitraubende Einstellungen überflüssig werden. So können Sie Ihren Monitor ohne die üblichen Einstellumstände und Verwirrungen an ein Plug and Play-kompatibles System anschließen. Ihr PC-System kann den Monitor leicht identifizieren und sich selbst entsprechend konfigurieren. Start/Einstellungen/Systemsteuerung wählen. Hardware anklicken. Weiter anklicken. Weiter anklicken. Nach Auswahl von Nein, das Gerät ist nicht in der Liste aufgeführt Nach Auswahl von Nein, Hardware in der Liste wählen erneut Weiter klicken. wieder Weiter klicken.
  • Seite 31 Nach Auswahl von Monitore nochmals Weiter anklicken. Diskette… anklicken. Die mitgelieferte 3,5"-Diskette in Laufwerk A einführen. OK wählen. Nach der Auswahl des angeschlossenen Modells Weiter wählen. Fertig stellen anklicken.
  • Seite 32 Installation von Microsoft Windows 2000 . „Start”, „Setting”, „Control Panel” anklicken. . Doppelklick auf das Symbol „Display”. 3. „Settings” auswählen und „Advanced...” anklicken. 4. „Monitor” auswählen. Es gibt  Möglichkeiten: a) Die Taste „Properties” ist inaktiv, dann ist der Monitor schon konfiguriert und die Installation kann abgebrochen werden. b) Die Taste „Properties” ist aktiv, dann entsprechend der Beschreibung fortfahren. 5. Zuerst „Driver” dann „Update Driver...” und dann „Next” anklicken. 6. „Display a list of the known drivers for this device so that I can choose a specific driver” auswählen, dann „Next” und „Have disk” anklicken. 7. Nach dem Auswählen der „Browse”-Taste A auswählen: 8. Zuerst Taste „Open” und dann „OK” anklicken.

  • Seite 33: Fernbedienung

    10. Fernbedienung 15 16 19 20 Stummschaltung 2. Zoom Schaltet den Ton aus Hauptfenster um den Faktor  vergrößern 4. Auf/Ab-Tasten Wählt den VCR als Videoquelle des Hauptfensters (Live Video) Aufwärts-/Abwärtsbewegung im OSD-Menü Links/Rechts-Tasten 6. QUAD Vergrößert/verringert den Wert des gewählten Elements Aktiviert im Hauptfenster die Vierfachanzeige Display 8. POP Zeigt Einstellungsdaten an Schaltet das POP-Fenster ein oder aus S-Video 10. Power Wählt das S-Video als Videoquelle des Hauptfensters Gerät ein/aus 11. Ziffern (0-9) 12. Freeze Zur Zifferneingabe Vorübergehendes Einfrieren des Bildinhalts 13. Capture 14. Menu Erfassung des Bilds im Hauptfenster Schaltet das OSD-Menü ein/aus 15.

  • Seite 34: Technische Daten

    11. Technische Daten VMC-26LCD-PW1 Art.-Nr. 90552 Serie Combo System Videonorm PAL/NTSC Display-Element Color TFT/LCD Bildschirmdiagonale 6” (66,04cm) Aktive Display Fläche (HxV) 575,769 x 33,7mm Pixelformat/größe 366 (H) x 768 (V) / 0,45 x 0,45mm Pixel-Fehlerklasse ISO 3406-, Klasse II Bildformate 6:9, 4:3 Abtastart Digital (Bild/Bewegung) Auflösung Pixel 366 x 768 Farbstufen 6,7Mio. (8 Bit) Kontrastverhältnis typisch 500: Helligkeit typisch 450 cd/m Betrachtungswinkel oben 88°...

  • Seite 35: Maßzeichnungen

    Zubehör Art.-Nr. Kurzbeschreibung 90448 VMC-LCD/WMB-3 Wandhalterung, schwenk- und neigbar, für LCD-Monitore 90485 VMC-LCD/CMB-2 Deckenhalterung, schwenk- und neigbar für LCD-Monitore ab 3” 90477 LCD-ST/PW23/26 Tischstandfuß für 3” und 6” LCD Monitor Serie, hell eloxiert 12. Maßzeichnungen Siehe Seite 67...
