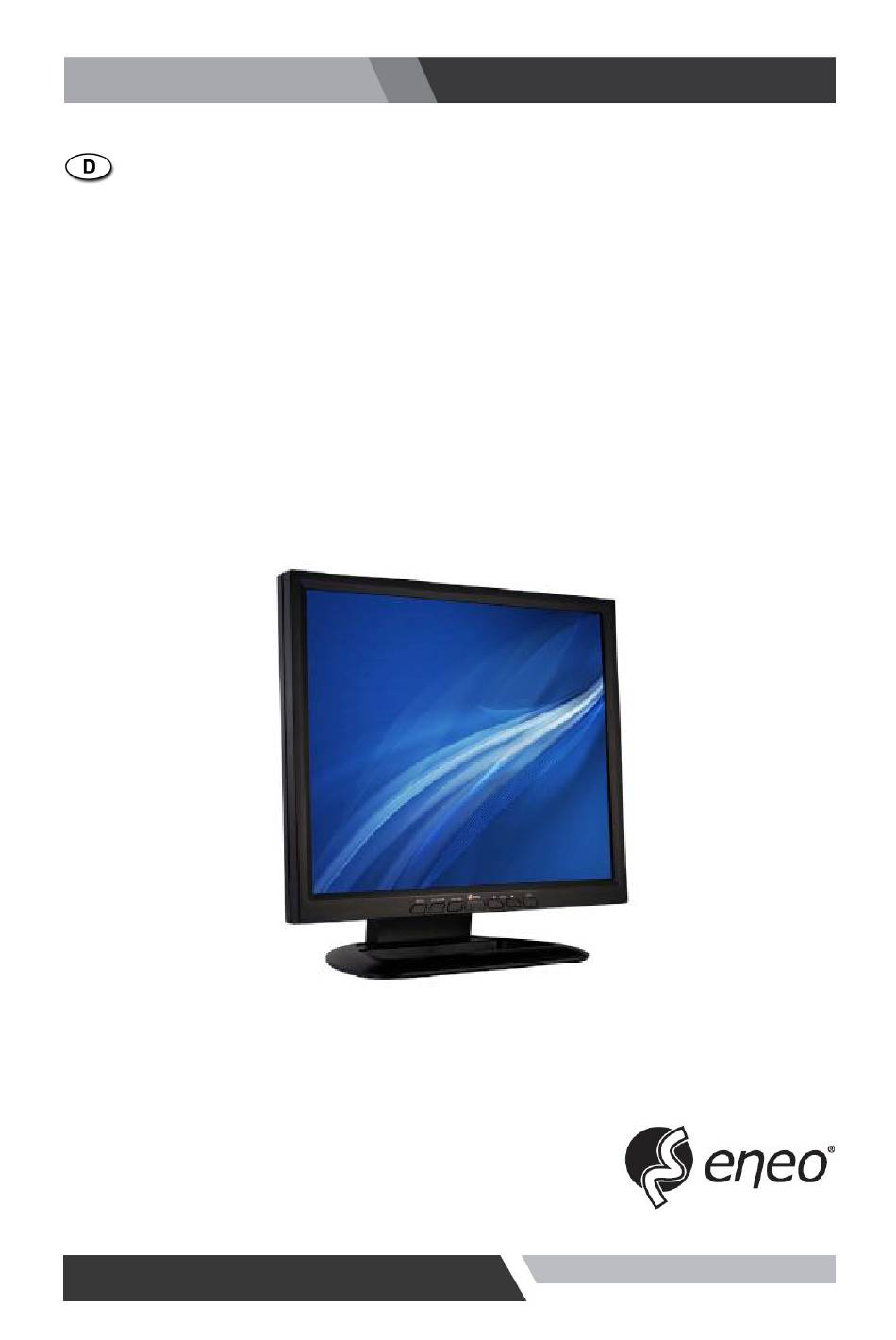

- Seite 1 Installations- und Bedienungsanleitung Betriebsanleitung 17, 19” TFT LCD MONITOR VMC-17LCD-OPC3, VMC-19LCD-OPC3 Der gesamte Inhalt dieses Dokuments kann ohne vorherige Benachrichtigung Änderungen unterliegen. Das Erscheinungsbild des tatsächlichen Produkts kann von den hier Abgebildeten abweichen.
-
Seite 2: Sicherheitshinweise
Installations- und Bedienungsanleitung Sicherheitshinweise Beachten Sie diese Sicherheitshinweise, um den Monitor sachgemäß zu verwenden und Schäden zu vermeiden. * In diesen Sicherheitshinweisen wird „Warnung“ und „Vorsicht“ wie folgt verstanden: WARNUNG: Wenn Sie diese Hinweise nicht beachten, kann es Ihnen ernsthaft schaden. VORSICHT: Wenn Sie diese Hinweise nicht beachten, kann es Ihnen gering- fügig schaden oder dem Monitor leichten Schaden zufügen. - Seite 3 Installations- und Bedienungsanleitung Warnung Stellen Sie den Monitor nicht draußen Verwenden Sie zur Reinigung keine oder in der Nähe von Wasser auf. Dies flüssigen Reinigungsmittel. Berühren Sie könnte Schäden am Produkt, Strom- den Stecker niemals mit nassen Händen. schläge oder Feuer verursachen. Stecken Sie den Monitor bei Gewitter ab Stecken Sie den Monitor ab, wenn er und berühren Sie ihn nicht.
- Seite 4 Installations- und Bedienungsanleitung Vorsicht Bringen Sie den Monitor in einem Ab- Stellen Sie den Monitor auf einen festen stand von mind. 10 cm zur Wand an Untergrund. Andernfalls kann er herunterfallen und Schaden nehmen oder und nur, wenn Luftzirkulation möglich Personen Schaden zufügen.
-
Seite 5: Inhaltsverzeichnis
Installations- und Bedienungsanleitung INHALTSVERZEICHNIS 1. INSTALLATION 1.1 Entfernen der Verpackung .................... 1.2 Liste der Bestandteile ....................……..................1.3 Hauptfunktionsknöpfe 1.4 Anschlüsse ……......................…....................1.5 Fernbedienung 2. OSD-EINSTELLUNGEN ....................10-12 3. EIGENSCHAFTEN 3.1 Technische Daten ……........................................4. ANHANG ..................5. BENUTZERINFORMATION .................... -
Seite 6: Installation
Installations- und Bedienungsanleitung INSTALLATION 1.1 Entfernen der Verpackung Entfernen Sie die äußere Verpackung und platzieren Sie das Gerät auf einer ebenen und sicheren Oberfläche bzw. am gewünschten Installationsort. Gehen Sie dabei vorsichtig mit den einzelnen Teilen um. Sollte ein Teil bei der Lieferung beschädigt worden sein, informieren Sie bitte umgehend den Lieferanten. -
Seite 7: Hauptfunktionsknöpfe
Installations- und Bedienungsanleitung INSTALLATION 1.3 Hauptfunktionstasten EXIT / MENU Aktiviert oder beendet das OSD-Menü. SOURCE / ▽ Bewegung nach unten im OSD-Menü / Auswahl der Eingangsquelle AUTO /△ Bewegung nach oben im OSD-Menü / automatische Anpassung der RGB-Quelle FENSTER FÜR DEN EMPFANG DES INFRAROT-SIGNALS ◁... -
Seite 8: Anschlüsse
Installations- und Bedienungsanleitung INSTALLATION 1.4 Anschlüsse 1. HDMI-Eingang 2. RGB-Eingang 3. DC12V-Eingang 4. VIDEO1-Eingang 5. VIDEO1-Ausgang 6. VIDEO2-Ausgang 7. VIDEO2-Eingang 8. S-VIDEO(Y/C)-Eingang 9. AUDIO-Eingang 10. PC-AUDIO-Eingang... -
Seite 9: Fernbedienung
Installations- und Bedienungsanleitung INSTALLATION 1.5 Fernbedienung A. SOURCE SELECT Drücken Sie die Taste, um die gewünschte Eingabequelle auszuwählen. (VIDEO1, S-VIDEO, RGB, usw.) B. CONTROL MENU □ POWER ( Schaltet den Monitor ein (ON) oder aus (OFF). □ MUTE Schaltet die Lautsprecher vorübergehend auf „stumm“. □... -
Seite 10: Osd (On Screen Display)-Einstellungen
Installations- und Bedienungsanleitung OSD (On Screen Display)-EINSTELLUNGEN ■ A. EINGANG-Auswahl Die Eingänge können auf VIDEO1-, VIDEO2-, S-VIDEO-, RGB-PC-, HDMI- Modus. Drücken Sie die ►/SELECT-Taste, um eine Eingangsquelle auswählen. ■ B. MENÜ-AUSWAHL 1. Drücken Sie die MENU/EXIT-Taste, um in das Hauptmenü zu gelangen. 2. - Seite 11 Installations- und Bedienungsanleitung ■ C. BILDSCHIRM-MENÜ 1. SCAN-MODUS Wählt die Bildschirmgröße des OSD-Menüs aus. (VOLL / UNTER / ÜBER/16:9) ■ D. SETUP-MENÜ 1. EINGANG Wählen Sie die Eingangsquelle aus. (VIDEO1 / VIDEO2 / S-VIDEO / RGB-PC / HDMI) 2. SPRACHE Wählen Sie Englisch, Italienisch, Französisch, Spanisch oder Deutsch als Sprache für die OSD-Anzeige aus.
- Seite 12 Installations- und Bedienungsanleitung 3. LAUTSPRECHER STUMM Wählen Sie AUS oder EIN aus. ‚EIN‘ lässt die Lautsprecher verstummen, ‚AUS‘ lässt sie wieder ertönen. 4. TASTENSPERRE Wählen Sie ‚Ein‘ aus, um die Tasten vorne am Monitor zu sperren. Entsperren der Tasten: 1) Verwenden Sie zum Entsperren der Tasten die Fernbedienung. (Falls nicht zur Hand, gehen Sie zu 2) Drücken Sie den ▲...
-
Seite 13: Eigenschaften
Installations- und Bedienungsanleitung EIGENSCHAFTEN 3.1 Technische Daten VIDEO Bildschirmgröße 17” 19” Pixel-Typ Active Matrix TFT Active Matrix TFT Auflösung 1280 x 1024 @60Hz 1280 x 1024 @60Hz Helligkeit 250cd/m² 250cd/m² Kontrastverhältnis 800:1 800:1 Bildformat 5 : 4 5 : 4 Betrachtungswinkel 170°/160°... -
Seite 14: Anhang
Installations- und Bedienungsanleitung ANHANG 4.1 Stiftzuordnung der D-SUB-Stecker Stift-Nr. Stiftbezeichnung Stift-Nr. Stiftbezeichnung ROT VIDEO GRÜN VIDEO SIGNAL CABLE DETECT BLAU VIDEO ERDUNG ERDUNG SDA (für DDC) ERDUNG H-SYNC ROT ERDUNG V-SYNC GRÜN ERDUNG SCL (für DDC) BLAU ERDUNG pg14... -
Seite 15: Benutzerinformation
Installations- und Bedienungsanleitung BENUTZERINFORMATION Dieses Gerät wurde getestet, und es wurde befunden, dass es dem 15. Teil der FCC-Regeln entsprechend die Grenzen eines digitalen Gerätes der Klasse A einhält. Diese Grenzwerte sind dafür bestimmt, angemessenen Schutz vor schädlichen Einflüssen bei Installationen im Wohnraum zu gewährleisten. -
Seite 16: Fehlersuche
Alle Produkte verfügen ab dem Versandtermin über eine eingeschränkte Garantie hinsichtlich Material- und Ausführungsfehler. Wir haften nicht für unsachgemäße Installation, die zu Schäden von Halterung, Adapter, Display oder persönlichen Schäden führt. eneo ist eine eingetragene Marke der Videor E. Hartig GmbH ®...
