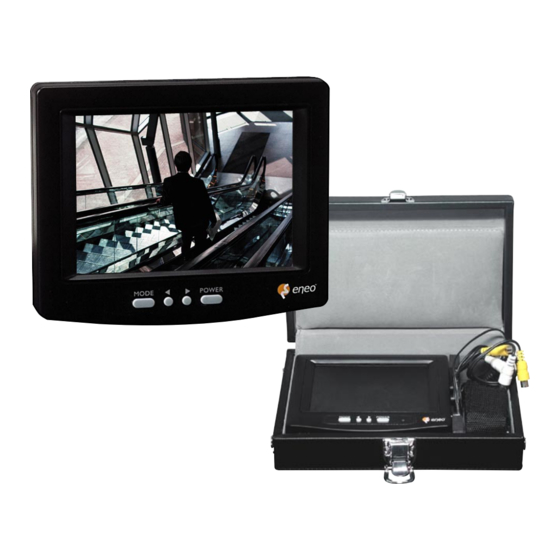

Eneo VMC-5.6/1-LCD Montage- Und Betriebsanleitung
Lcd/tft-farbmonitor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Eneo VMC-5.6/1-LCD
Inhaltszusammenfassung für Eneo VMC-5.6/1-LCD

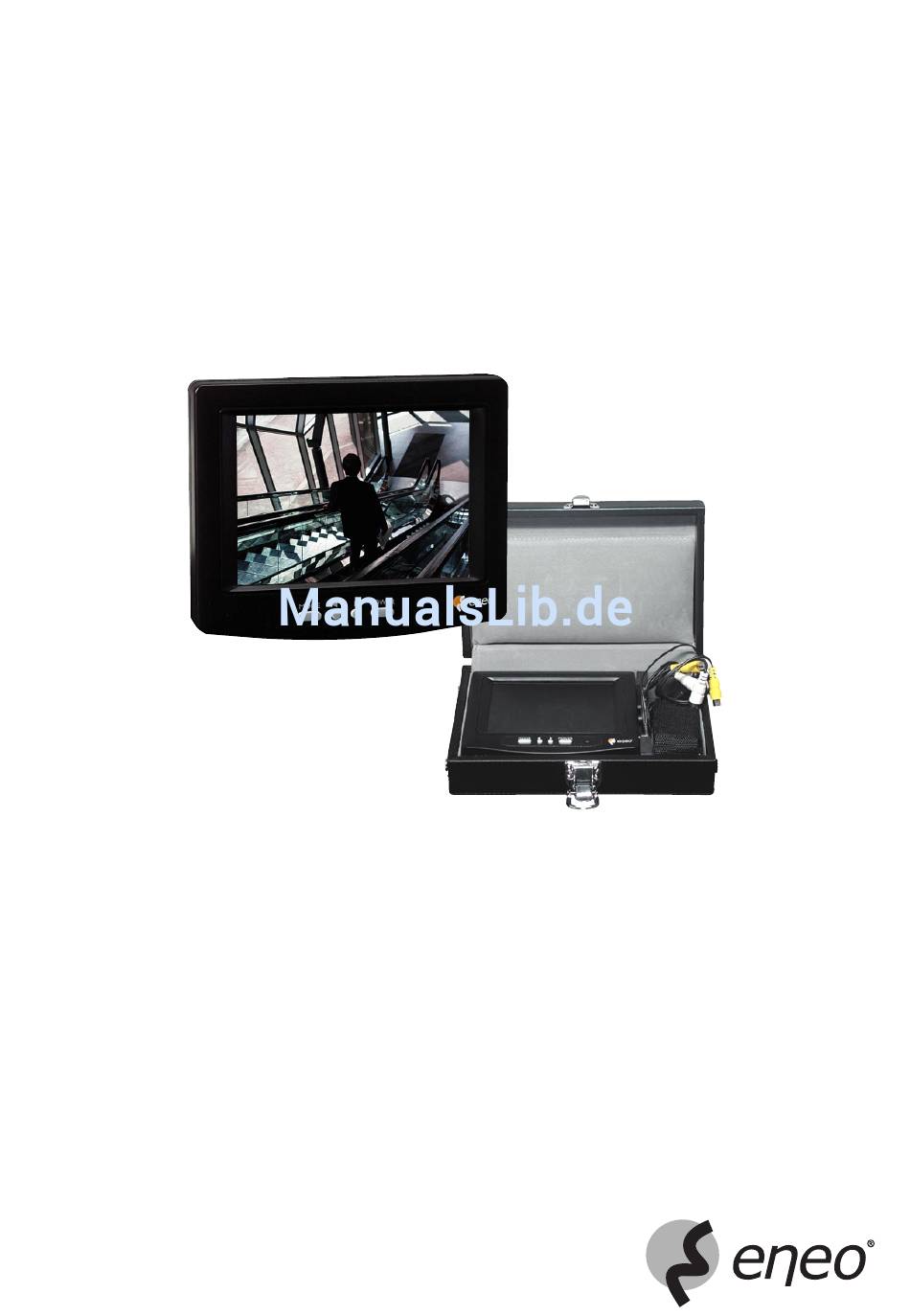

- Seite 1 Montage und Betriebsanleitung LCD/TFT-Farbmonitor VMC-5.6/1-LCD, VMC-5.6/1S-LCD, VMC-6.8/3-LCD, VMC-6.8/2-LCD (Modul) Installation and Operating Instructions LCD/TFT Colour Monitor, VMC-5.6/1-LCD, VMC-5.6/1S-LCD, VMC-6.8/3-LCD, VMC-6.8/2-LCD (Module)
-
Seite 2: Inhaltsverzeichnis
Safety Instructions ..............................10 General Descriptions............................... 11 Supplied Items................................ 11 Installation and Operation ............................12 4.1 Connection of the VMC-6.8/2 module........................13 Sample Connections ............................... 14 Specifications ................................. 15 Dimensional Drawings ............................17 Betriebsanleitung ⇒ www.eneo-security.com/manuals Installation and Operating Instructions... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie das Gerät anschließen und in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung für spätere Verwendung sorgfältig auf. • Um Wärmestaus zu verhindern, Lüftungsschlitze an der Rückseite niemals abdecken. •... -
Seite 4: Allgemeine Beschreibung
• Einbau-Modulgehäuse • Geringe Leistungsaufnahme • Robustes Kunststoffgehäuse mit Aufstellfuß 3. Lieferumfang 1x LCD-Monitor VMC-6.8/2-LCD (Modul) 1x Audio-Kabel (2x Audio-, Videokabel bei VMC-5.6/1-LCD und VMC-6.8/3-LCD) 1x Bildschirm-Modul 1x Netzgerät (nicht bei VMC-5.6/1S-LCD) 1x Anschlusskabel für Video- und Netzanschluss 1x Betriebsanleitung 1x Wandhalter (nicht VMC-6.8/3-LCD) -
Seite 5: Installation Und Bedienung
4. Installation und Bedienung Vorderansicht Seitenansicht 10 11 Bildschirm Nach Montage Schutzfolie abziehen. Standfuß / Wandhalter stehend / hängend, kann gekippt werden. MODE Auswahl der Einstellungen: Kontrast (CONTRAST), Helligkeit (BRIGHTNESS), Farbe (COLOR), Lautstärke (VOLUME) und spiegelverkehrte Bildwiedergabe (MIR/NOR). Verändern der Einstellungen. Werte können erhöht bzw. verringert werden. Auswahl von AV1 oder AV2 POWER Ein-/Ausschalter. -
Seite 6: Anschluss Des Vmc-6.8/2-Einbaumoduls
4.1 Anschluss des VMC-6.8/2-Einbaumoduls A - Anschluss-Platine S1 - Bildparametereinstellung Regelbereich der Spannung der Bildparameter über externe Potentiometer Symbol Bezeichnung Spannungs- Eingestellte Spannung vorgabe + 5V Min. Normal Max. Farbton VCC=5V 3,3V 2,7k 2,2k 6,2k (NTSC) Farbe VCC=5V 2,6V 3,2V Helligkeit VCC=5V 2,05V 2,11V... -
Seite 7: Anschlussbeispiele
5. Anschlussbeispiele Netz-Adapter LCD Monitor Kamera AV 2 DC IN (+12V ~ 30V) Kamera AV 1 Netz-Adapter AV 2 LCD Monitor Autokamera AV 1 DC IN (+12V ~ 30V) Gear line (optional) Automatische spiegelverkehrte Bildwiedergabe wird über AV 1 eingestellt (nur bei Rückfahrsystem). Netz-Adapter AV 2 LCD Monitor... -
Seite 8: Technische Daten
6. Technische Daten VMC-6.8/2-LCD VMC-5.6/1-LCD VMC-5.6/1S-LCD VMC-6.8/3-LCD (Modul) EDV-Nr. 90481 90482 90483 90434 Videonorm PAL / NTSC (automatische Erkennung) Color TFT/LCD, Pixel- Color TFT/LCD, größe: 0,118 (H) x Color TFT/LCD, Pixelgröße: 0,118 (H) x Pixelgröße: 0,12(H) x Display-Element 0,362 (V), Pixelan- 0,362 (V), Pixelanzahl: 224.640 (gesamt) -
Seite 9: Maßzeichnungen
Zubehör (nur VMC-5.6/1-LCD und VMC-6.8/3-LCD) EDV-Nr. Kurzbeschreibung 83450 Übergangsstück BNC-Buchse auf Cinch-Stecker Zubehör (VMC-6.8/2-LCD, Modul) EDV-Nr. Kurzbeschreibung 70447 Stecker-Netzgerät 100-240VAC/12VDC 7. Maßzeichnungen Siehe Seite 17... -
Seite 17: Maßzeichnungen
7. Maßzeichnungen / Dimensional Drawings VMC-5.6/1-LCD VMC-6.8/3-LCD Maße/Dimensions: mm... - Seite 18 ® ist eine eingetragene Marke der Videor Technical E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. ® eneo is a registered trademark of Videor Technical E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR TECHNICAL E. Hartig GmbH Technische Änderungen vorbehalten...
