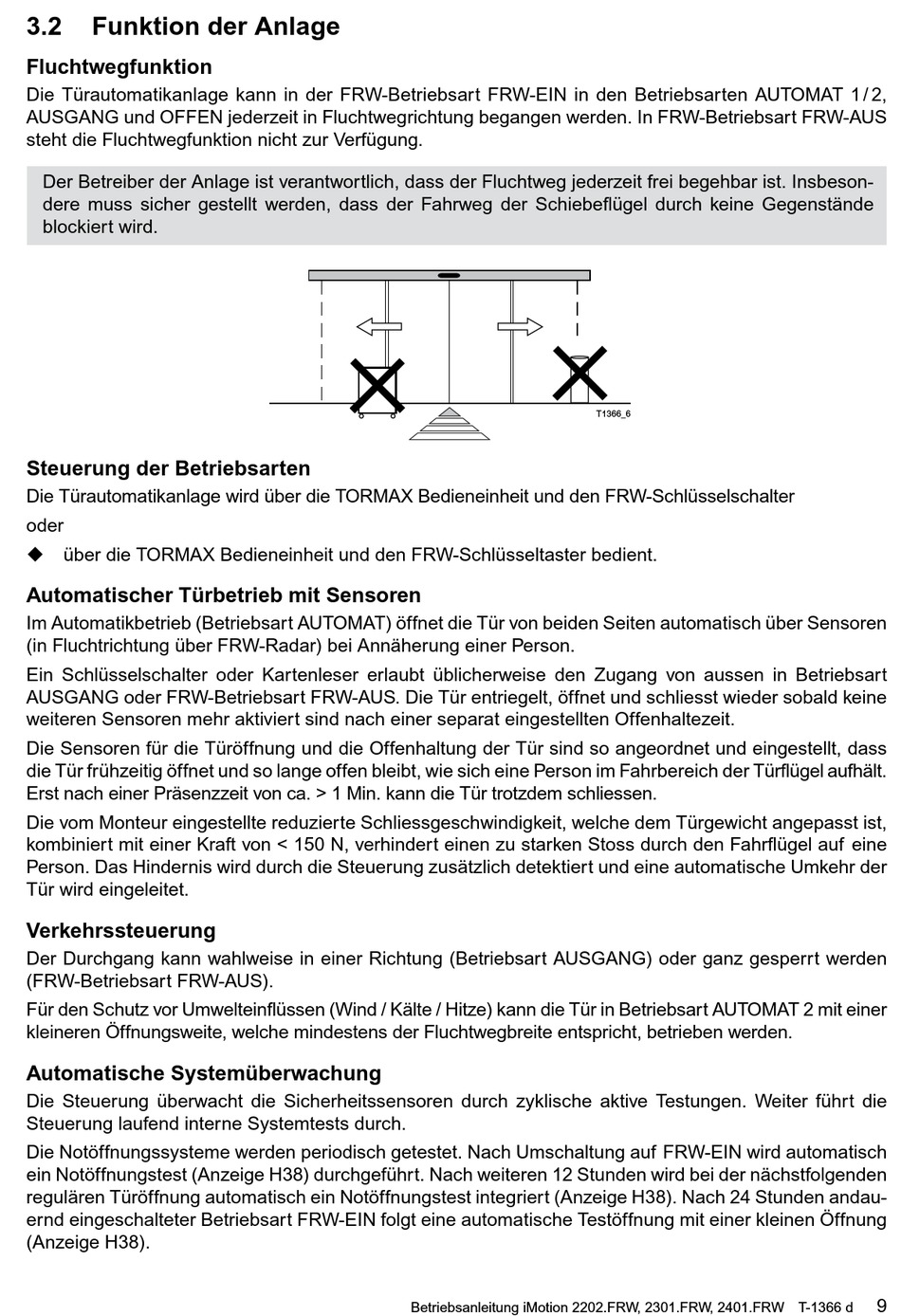

3.2

Funktion der Anlage

Fluchtwegfunktion

Die Türautomatikanlage kann in der FRW-Betriebsart FRW-EIN in den Betriebsarten AUTOMAT 1 / 2,
AUSGANG und OFFEN jederzeit in Fluchtwegrichtung begangen werden. In FRW-Betriebsart FRW-AUS
steht die Fluchtwegfunktion nicht zur Verfügung.
Der Betreiber der Anlage ist verantwortlich, dass der Fluchtweg jederzeit frei begehbar ist. Insbeson-
dere muss sicher gestellt werden, dass der Fahrweg der Schiebeflügel durch keine Gegenstände
blockiert wird.

Steuerung der Betriebsarten

Die Türautomatikanlage wird über die TORMAX Bedieneinheit und den FRW-Schlüsselschalter
oder
u über die TORMAX Bedieneinheit und den FRW-Schlüsseltaster bedient.
Automatischer Türbetrieb mit Sensoren
Im Automatikbetrieb (Betriebsart AUTOMAT) öffnet die Tür von beiden Seiten automatisch über Sensoren
(in Fluchtrichtung über FRW-Radar) bei Annäherung einer Person.
Ein Schlüsselschalter oder Kartenleser erlaubt üblicherweise den Zugang von aussen in Betriebsart
AUSGANG oder FRW-Betriebsart FRW-AUS. Die Tür entriegelt, öffnet und schliesst wieder sobald keine
weiteren Sensoren mehr aktiviert sind nach einer separat eingestellten Offenhaltezeit.
Die Sensoren für die Türöffnung und die Offenhaltung der Tür sind so angeordnet und eingestellt, dass
die Tür frühzeitig öffnet und so lange offen bleibt, wie sich eine Person im Fahrbereich der Türflügel aufhält.
Erst nach einer Präsenzzeit von ca. > 1 Min. kann die Tür trotzdem schliessen.
Die vom Monteur eingestellte reduzierte Schliessgeschwindigkeit, welche dem Türgewicht angepasst ist,
kombiniert mit einer Kraft von < 150 N, verhindert einen zu starken Stoss durch den Fahrflügel auf eine
Person. Das Hindernis wird durch die Steuerung zusätzlich detektiert und eine automatische Umkehr der
Tür wird eingeleitet.

Verkehrssteuerung

Der Durchgang kann wahlweise in einer Richtung (Betriebsart AUSGANG) oder ganz gesperrt werden
(FRW-Betriebsart FRW-AUS).
Für den Schutz vor Umwelteinflüssen (Wind / Kälte / Hitze) kann die Tür in Betriebsart AUTOMAT 2 mit einer
kleineren Öffnungsweite, welche mindestens der Fluchtwegbreite entspricht, betrieben werden.
Automatische Systemüberwachung
Die Steuerung überwacht die Sicherheitssensoren durch zyklische aktive Testungen. Weiter führt die
Steuerung laufend interne Systemtests durch.
Die Notöffnungssysteme werden periodisch getestet. Nach Umschaltung auf FRW-EIN wird automatisch
ein Notöffnungstest (Anzeige H38) durchgeführt. Nach weiteren 12 Stunden wird bei der nächstfolgenden
regulären Türöffnung automatisch ein Notöffnungstest integriert (Anzeige H38). Nach 24 Stunden andau-
ernd eingeschalteter Betriebsart FRW-EIN folgt eine automatische Testöffnung mit einer kleinen Öffnung
(Anzeige H38).
Betriebsanleitung iMotion 2202.FRW, 2301.FRW, 2401.FRW T-1366 d
