3 Produktbeschreibung

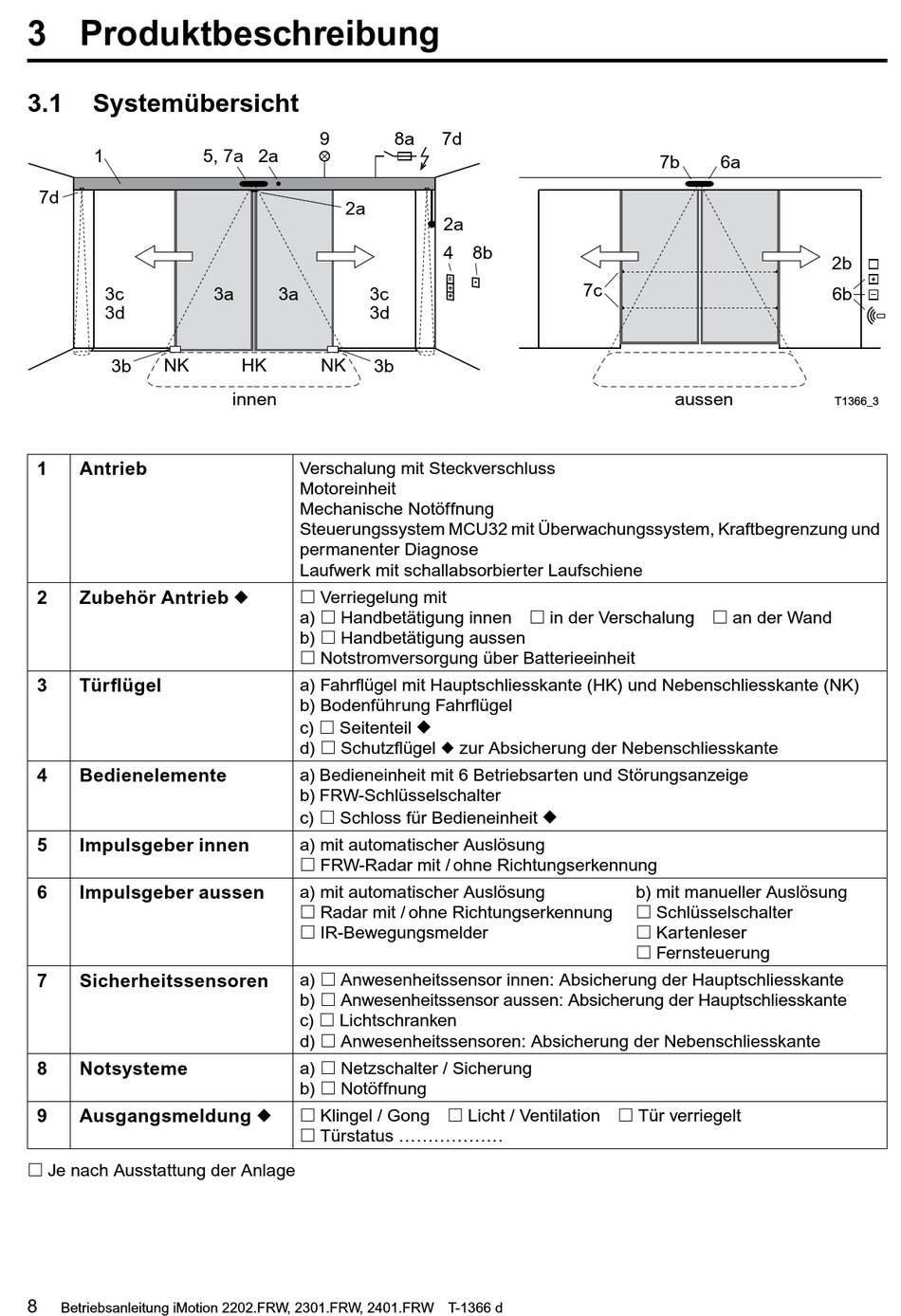

3.1 Systemübersicht
1
7d
3c
3d
3b NK
1 Antrieb
2 Zubehör Antrieb u
3 Türflügel
4 Bedienelemente
5 Impulsgeber innen
6 Impulsgeber aussen
7 Sicherheitssensoren
8 Notsysteme
9 Ausgangsmeldung u
£ Je nach Ausstattung der Anlage
8
Betriebsanleitung iMotion 2202.FRW, 2301.FRW, 2401.FRW T-1366 d
9
5, 7a 2a
2a
3a 3a 3c
3d
HK NK
innen
Verschalung mit Steckverschluss
Motoreinheit
Mechanische Notöffnung
Steuerungssystem MCU32 mit Überwachungssystem, Kraftbegrenzung und
permanenter Diagnose
Laufwerk mit schallabsorbierter Laufschiene
£ Verriegelung mit
a) £ Handbetätigung innen £ in der Verschalung £ an der Wand
b) £ Handbetätigung aussen
£ Notstromversorgung über Batterieeinheit
a) Fahrflügel mit Hauptschliesskante (HK) und Nebenschliesskante (NK)
b) Bodenführung Fahrflügel
c) £ Seitenteil
d) £ Schutzflügel u zur Absicherung der Nebenschliesskante
a) Bedieneinheit mit 6 Betriebsarten und Störungsanzeige
b) FRW-Schlüsselschalter
c) £ Schloss für Bedieneinheit
a) mit automatischer Auslösung
£ FRW-Radar mit / ohne Richtungserkennung
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung
£ IR-Bewegungsmelder
a) £ Anwesenheitssensor innen: Absicherung der Hauptschliesskante
b) £ Anwesenheitssensor aussen: Absicherung der Hauptschliesskante
c) £ Lichtschranken
d) £ Anwesenheitssensoren: Absicherung der Nebenschliesskante
a) £ Netzschalter / Sicherung
b) £ Notöffnung
£ Klingel / Gong £ Licht / Ventilation £ Tür verriegelt
£ Türstatus ..................
8a 7d
2a
4 8b
3b
u
u
7b 6a
7c
aussen
b) mit manueller Auslösung
£ Schlüsselschalter
£ Kartenleser
£ Fernsteuerung
2b
6b
T1366_3
