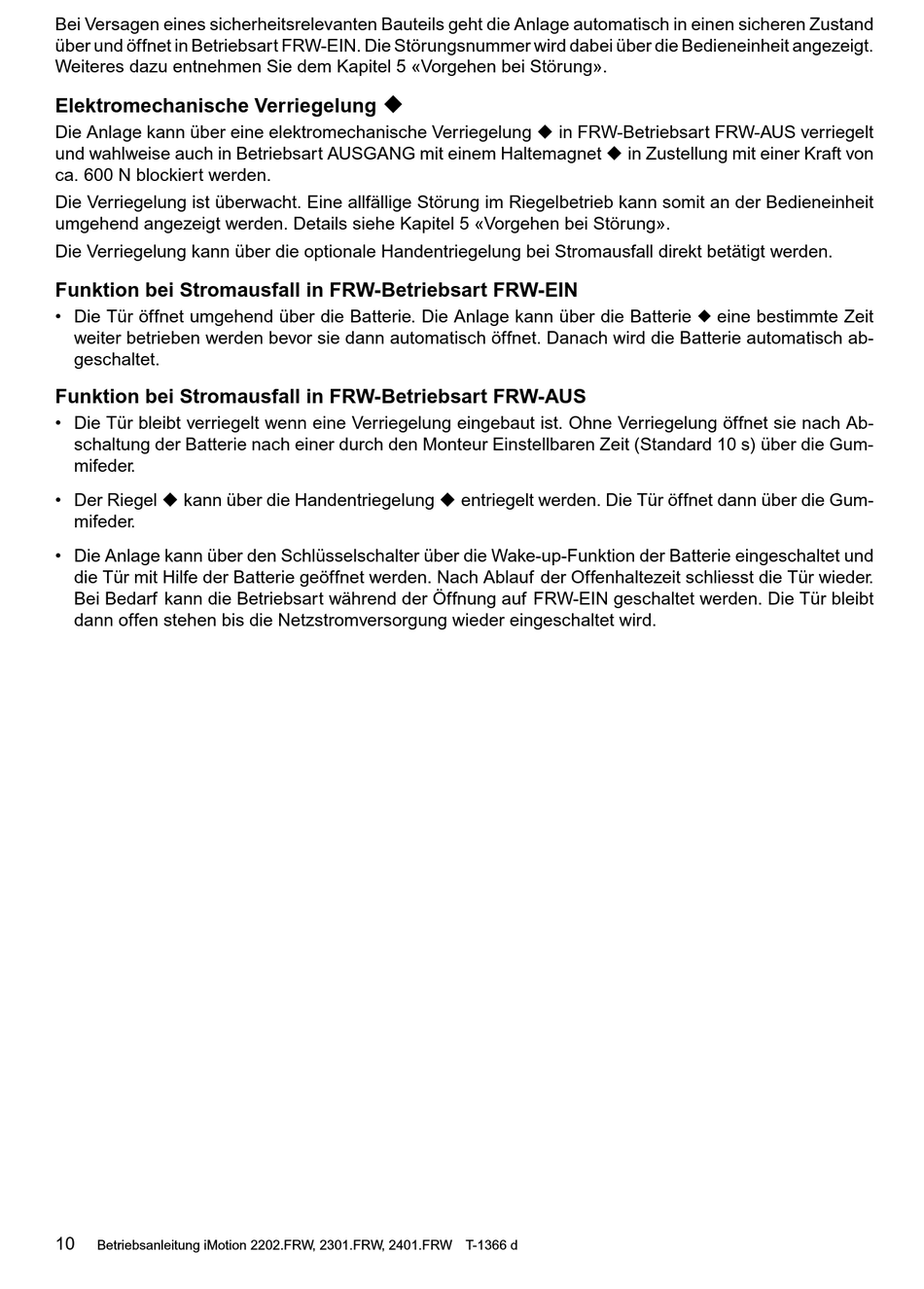

Bei Versagen eines sicherheitsrelevanten Bauteils geht die Anlage automatisch in einen sicheren Zustand
über und öffnet in Betriebsart FRW-EIN. Die Störungsnummer wird dabei über die Bedieneinheit angezeigt.
Weiteres dazu entnehmen Sie dem Kapitel 5 «Vorgehen bei Störung».

Elektromechanische Verriegelung

Die Anlage kann über eine elektromechanische Verriegelung u in FRW-Betriebsart FRW-AUS verriegelt
und wahlweise auch in Betriebsart AUSGANG mit einem Haltemagnet u in Zustellung mit einer Kraft von
ca. 600 N blockiert werden.
Die Verriegelung ist überwacht. Eine allfällige Störung im Riegelbetrieb kann somit an der Bedieneinheit
umgehend angezeigt werden. Details siehe Kapitel 5 «Vorgehen bei Störung».
Die Verriegelung kann über die optionale Handentriegelung bei Stromausfall direkt betätigt werden.
Funktion bei Stromausfall in FRW-Betriebsart FRW-EIN
• Die Tür öffnet umgehend über die Batterie. Die Anlage kann über die Batterie u eine bestimmte Zeit
weiter betrieben werden bevor sie dann automatisch öffnet. Danach wird die Batterie automatisch ab-
geschaltet.

Funktion bei Stromausfall in FRW-Betriebsart FRW-AUS

• Die Tür bleibt verriegelt wenn eine Verriegelung eingebaut ist. Ohne Verriegelung öffnet sie nach Ab-
schaltung der Batterie nach einer durch den Monteur Einstellbaren Zeit (Standard 10 s) über die Gum-
mifeder.
• Der Riegel u kann über die Handentriegelung u entriegelt werden. Die Tür öffnet dann über die Gum-
mifeder.
• Die Anlage kann über den Schlüsselschalter über die Wake-up-Funktion der Batterie eingeschaltet und
die Tür mit Hilfe der Batterie geöffnet werden. Nach Ablauf der Offenhaltezeit schliesst die Tür wieder.
Bei Bedarf kann die Betriebsart während der Öffnung auf FRW-EIN geschaltet werden. Die Tür bleibt
dann offen stehen bis die Netzstromversorgung wieder eingeschaltet wird.
