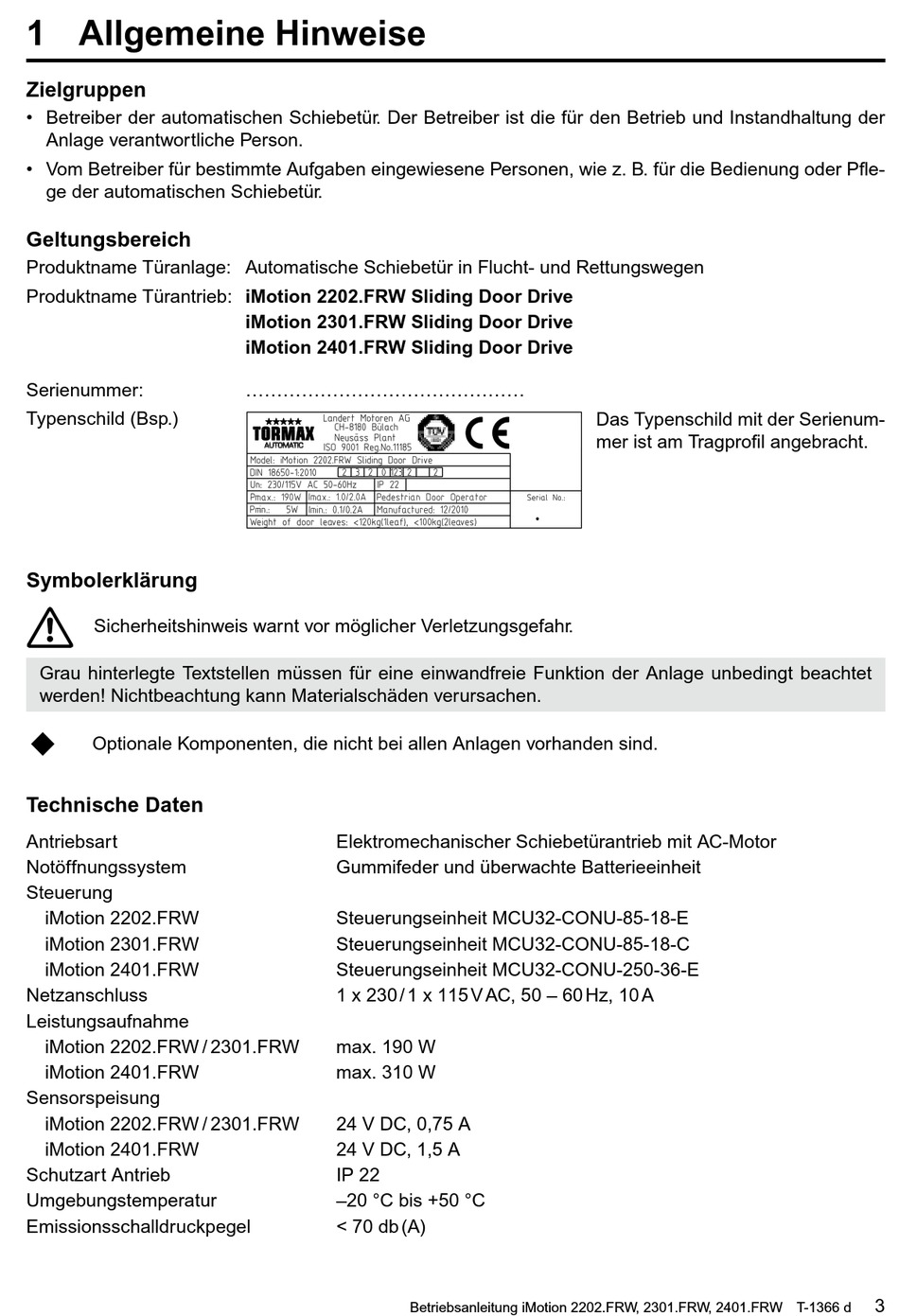

1 Allgemeine Hinweise

Zielgruppen
• Betreiber der automatischen Schiebetür. Der Betreiber ist die für den Betrieb und Instandhaltung der
Anlage verantwortliche Person.
• Vom Betreiber für bestimmte Aufgaben eingewiesene Personen, wie z. B. für die Bedienung oder Pfle-
ge der automatischen Schiebetür.
Geltungsbereich
Produktname Türanlage: Automatische Schiebetür in Flucht- und Rettungswegen
Produktname Türantrieb: iMotion 2202.FRW Sliding Door Drive
Serienummer:
Typenschild (Bsp.)
Symbolerklärung
Sicherheitshinweis warnt vor möglicher Verletzungsgefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.

Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.

Technische Daten

Antriebsart
Notöffnungssystem
Steuerung
iMotion 2202.FRW
iMotion 2301.FRW
iMotion 2401.FRW
Netzanschluss
Leistungsaufnahme
iMotion 2202.FRW / 2301.FRW
iMotion 2401.FRW
Sensorspeisung
iMotion 2202.FRW / 2301.FRW
iMotion 2401.FRW
Schutzart Antrieb
Umgebungstemperatur
Emissionsschalldruckpegel
iMotion 2301.FRW Sliding Door Drive
iMotion 2401.FRW Sliding Door Drive
.............................................
Elektromechanischer Schiebetürantrieb mit AC-Motor
Gummifeder und überwachte Batterieeinheit
Steuerungseinheit MCU32-CONU-85-18-E
Steuerungseinheit MCU32-CONU-85-18-C
Steuerungseinheit MCU32-CONU-250-36-E
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
max. 190 W
max. 310 W
24 V DC, 0,75 A
24 V DC, 1,5 A
IP 22
–20 °C bis +50 °C
< 70 db (A)
Betriebsanleitung iMotion 2202.FRW, 2301.FRW, 2401.FRW T-1366 d
Das Typenschild mit der Serienum-
mer ist am Tragprofil angebracht.
3
