7
Applikation Tractor-ECU
7.1
Vorgehensweise
Parameter
Copyright © Müller-Elektronik GmbH & Co.KG
In der Applikation Tractor-ECU können Sie:
▪ Die Position des GPS-Empfängers eingeben.
▪ Das GPS-Signal für die Ermittlung der Geschwindigkeit auf den CAN-Bus legen.
Parameter des GPS-Empfängers einstellen
In der Maske „Einstellungen" können Sie die Parameter des GPS-Empfängers konfigurieren.
⇨ Startmaske der Applikation erscheint.
1.
- Öffnen Sie die Applikation Tractor-ECU.

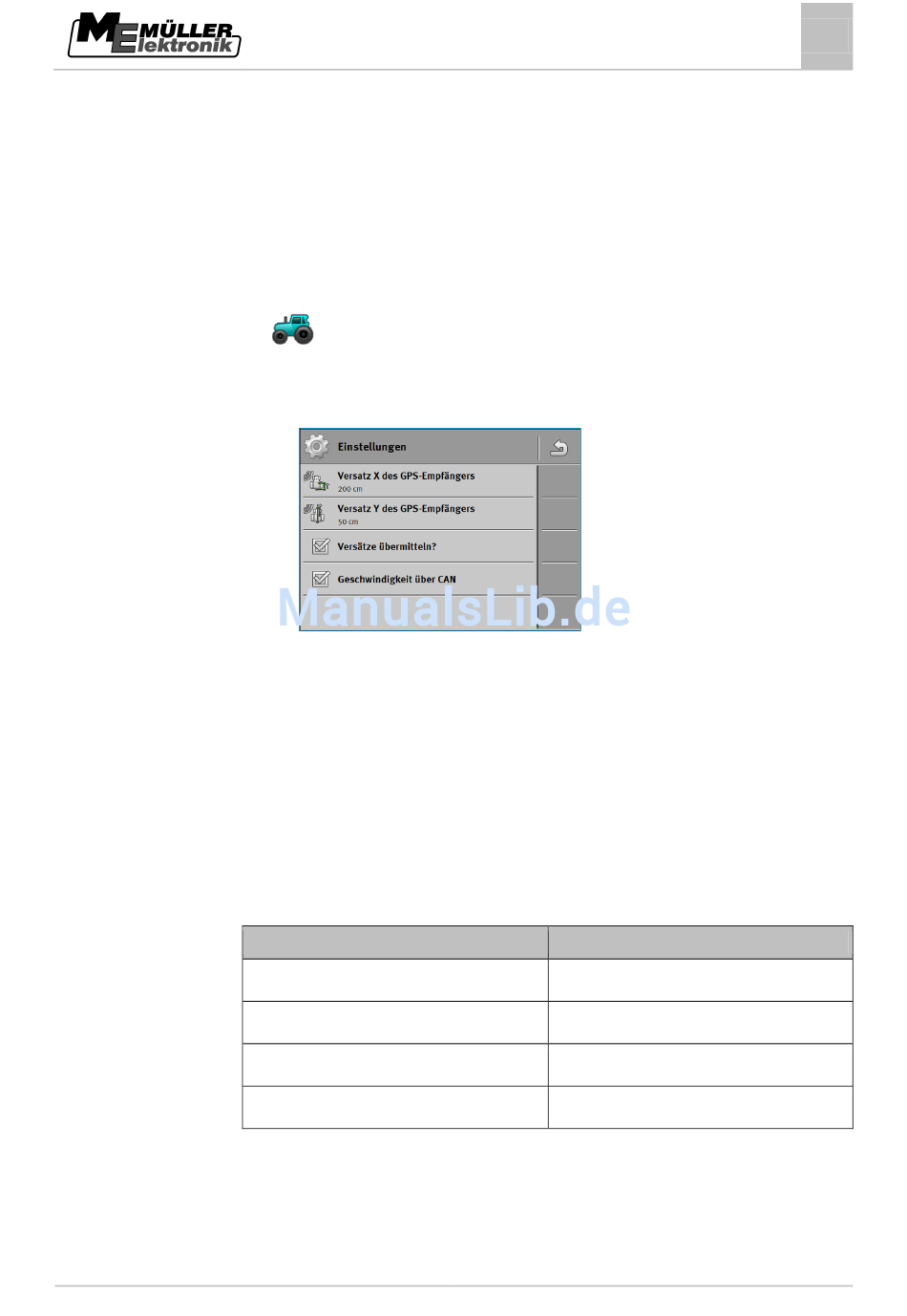

⇨ Folgende Maske erscheint:
2. Tippen Sie auf „Einstellungen".
3. Tippen Sie auf die entsprechende Schaltfläche, um die jeweiligen Parameter einzustellen.
Versatz X und Versatz Y
Wenn Sie den GPS-Empfänger montiert und angeschlossen haben, müssen Sie seine genaue
Position eingeben.
Um die Position des GPS-Empfängers genau einzugeben, müssen Sie die Entfernungen des GPS-
Empfängers von der Längsachse und vom so genannten Anhängepunkt [➙ 38] messen.
Bei der Eingabe der Entfernungen ist es entscheidend, ob sich der GPS-Empfänger links oder rechts
von der Längsachse des Traktors befindet und ob er sich vor oder hinter dem Anhängepunkt
befindet.
Wo befindet sich der GPS-Empfänger?
rechts von der Längsachse
links von der Längsachse
vor dem Anhängepunkt
hinter dem Anhängepunkt
Applikation Tractor-ECU
Parameter des GPS-Empfängers einstellen
So muss die Entfernung eingegeben werden
y
- y
x
- x
7
37
