10.2.3
10.2.4
Copyright © Müller-Elektronik GmbH & Co.KG

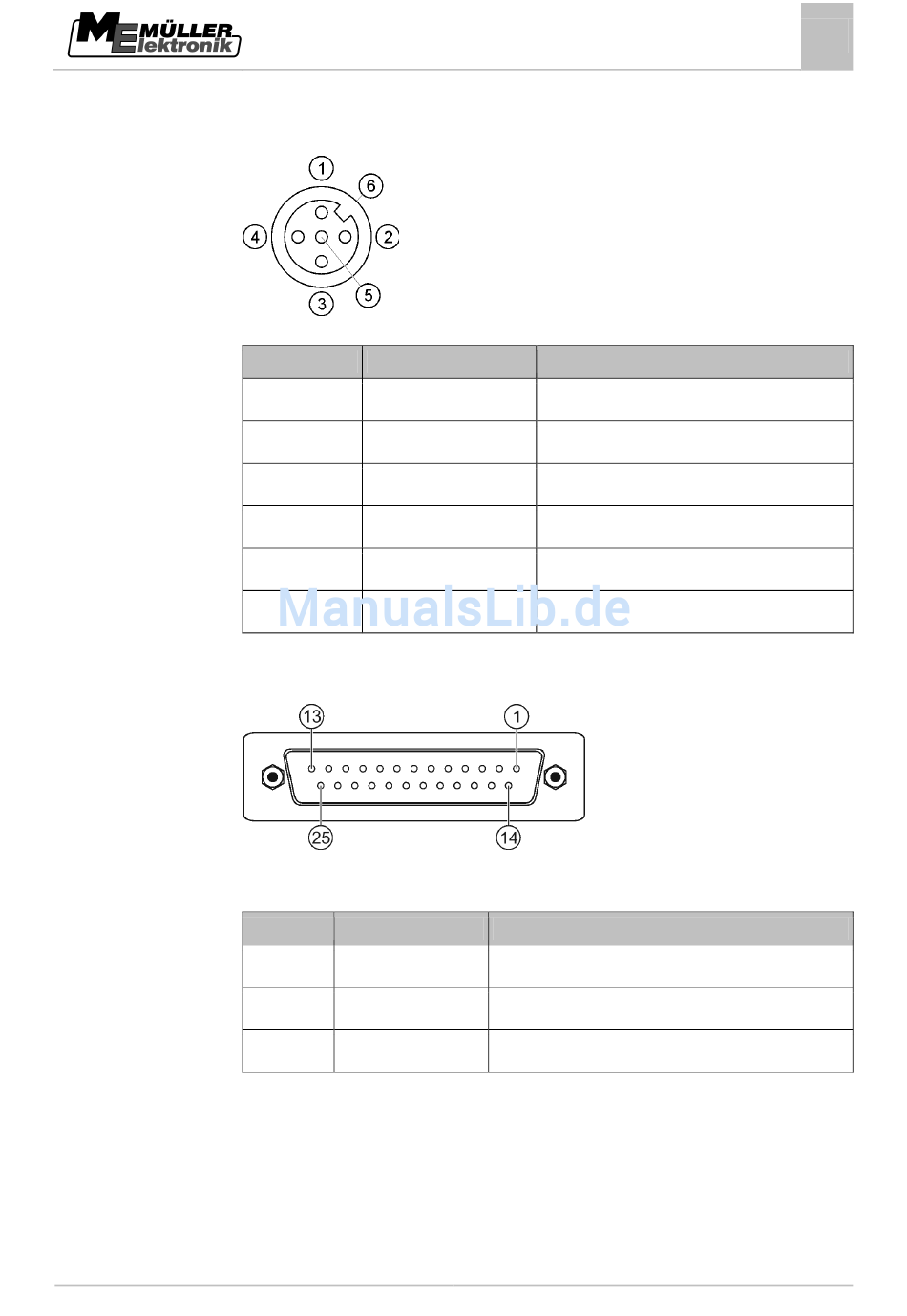

Ethernet

M12-Buchse: Ethernet
Pin Signalname
1 TD+
2 RD+
3 TD-
4 RD-
5 Pin nicht vorhanden
Schirm Schirm

25-polige D-Sub-Buchse

25-polige D-Sub-Buchse
Pinbelegung der 25-poligen D-Sub-Buchse
Pin Signalname
13 Cam1
24 CamPwr
25 CamGND
Funktion
weiß-orange
weiß-grün
orange
grün
Pin nicht vorhanden
ESD/EMV-Schirmung
Funktion
Kamera 1, FBAS/CVBS, 1V
SS
12V, I ≤ 250mA
Kamera Masse (Schirm)
Technische Daten
10
Belegungspläne
an 75_ Ω
103
