Proline t-mass 65I
2 Austausch des Messaufnehmers
1. Die Hilfsenergie des Messgerätes abschalten.
2. Der Einbau des Gerätes erfolgt entsprechend den Ausführungen in der
Betriebsanleitung.
3. Der Ausbau erfolgt unter Beachtung der oben genannten Warnungen und
Hinweise. Wird ein Montageset verwendet, so sind entsprechende
Ausführungen in der dort beiliegenden Anleitung zu beachten.
4. Hilfsenergie- und Signalkabel entfernen.
5. Die zwei Gewindestifte (1) an der Gegenmutter (2) der Rohrverschraubung
öffnen. Die Gegenmutter der Rohrverschraubung mit einer Umdrehung
gegen den Uhrzeigersinn lösen. Rohrverschraubung (3) aus dem Gewinde
des Einschweissstutzens herausschrauben. Messaufnehmer entfernen.
Dichtungsring (4) entfernen.
6. Anschlusskralle (5) lösen und Gehäusedeckel (6) entfernen.
7. Vor-Ort-Anzeige (7) aufklappen. Flachbandkabelstecker (8) herausziehen,
Schrauben (9) lösen und Halterung (10) entfernen.
8. Signalkabel (11) incl. S-DAT vom Messverstärker (12) entfernen.
9. Hilfsmittel (z. B. dünner Stift) in die Bohrung der jeweiligen Platine stecken.
Platinen aus dem Platinengehäuse (13) herausziehen.
!
Hinweis!
Bei Ex-Geräten der Kategorie II2GD und Div.1 hat es zwischen den
einzelnen Elektronikplatinen Abschirmbleche. Diese entfernen und beim
Einbau wieder einsetzen.
6
10
11
8
7
5 Nm (3.68 lbf ft)
5
13
12
9
4 Nm (2.95 lbf ft)
2
1
3
4
10. Torxschraube im Platinengehäuse (13) entfernen. Platinengehäuse aus dem
Messumformer herausziehen. Darauf achten dass Kabel nicht beschädigt
werden.
Nicht Ex Ausführung, II3G, Div. 2
11. Zwei Sechskantschrauben (14) entfernen. Den Messumformer (15a) gegen
den Uhrzeigersinn bis zum Anschlag drehen und entfernen. Beim Einbau
dürfen nur Endress+Hauser-Schrauben verwendet werden. Drehmoment
gemäss Abbildung beachten.
12. Muffe (16) durch Lösen der zwei Kreuzschlitzschrauben entfernen.
!
Hinweis!
Beim Zusammenbau Lage der Nut an der Muffe beachten.
Ex Ausführung mit Zulassung für ATEX (II1/2GD, II2GD), IECEx
(Zone 1, Zone 21), Div. 1, TIIS Zone 1, NEPSI, Zone 1
13. Zwei Imbusschrauben (18) an der Metallabdeckung (19) des
Messaufnehmers lösen. Die Metallabdeckung abnehmen. Beim Einbau
Metallabdeckungen wieder befestigen.
14. Sicherungsschraube (17) am Messumformer (15b) lösen. Messumformer
gegen den Uhrzeigersinn herausschrauben. Beim Einbau Drehmoment
gemäss Abbildung beachten.
Nicht Ex/Ex Ausführung, II3G, Div 2
15. Gehäusedichtung (20) entfernen. Beim Einbau neue Gehäusedichtung
verwenden.
3 Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge, wenn nicht anders
angegeben.
17
18
20
19
11

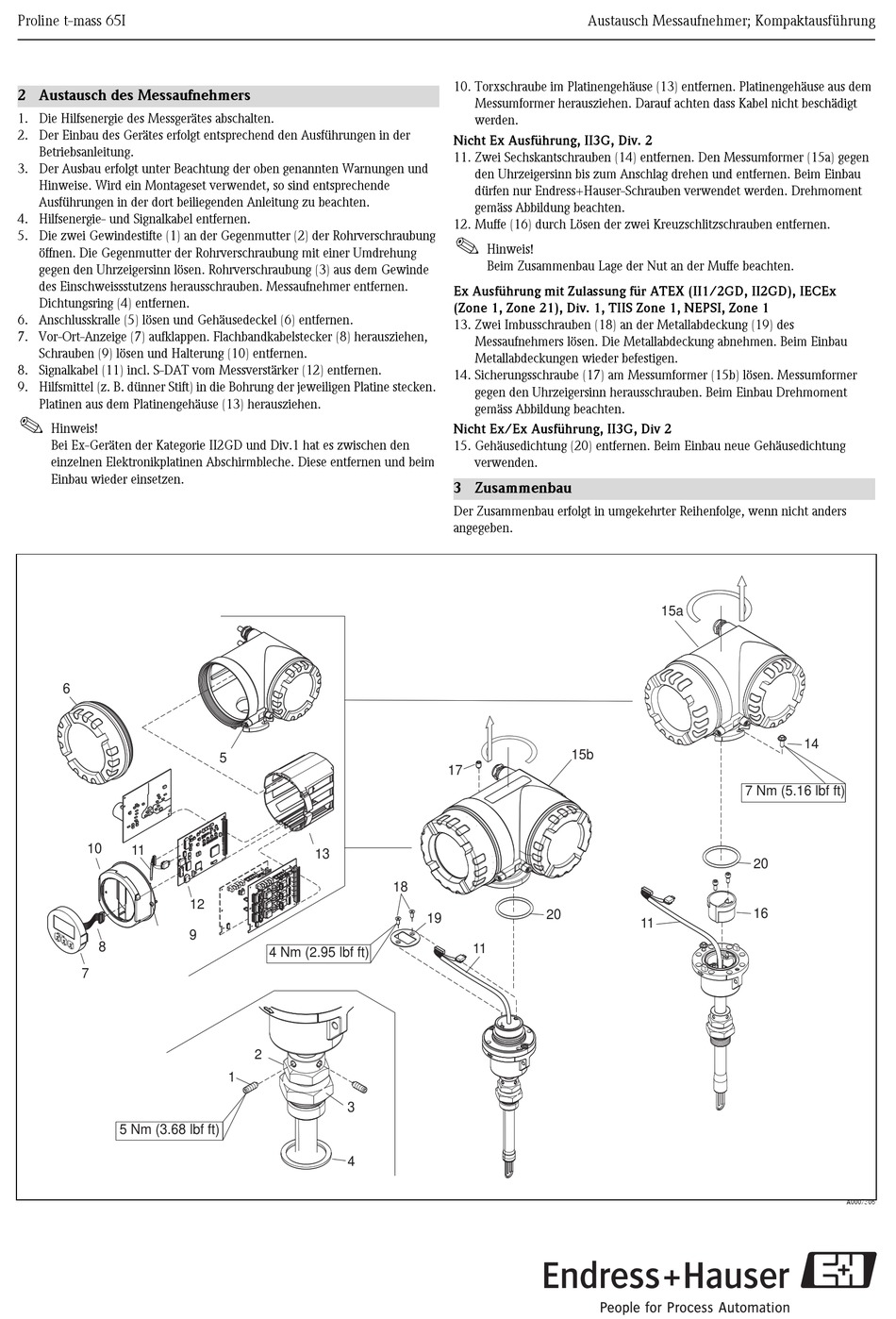

Austausch Messaufnehmer; Kompaktausführung
15a
15b
11
14
7 Nm (5.16 lbf ft)
20
16
A0007306
