TX13
4.0 INSTALLATION UND VERDRAHTUNG
4.1 Mechanische Eigenschaften
Der Transmitter wurde für den Einbau in DIN-Kopffühler konzipiert, die idealen Schutz
vor Feuchtigkeit, Staub, korrosiven Gasen usw. bieten. Alle Kabelzuführungen müssen
mittels Packungen der geeigneten Größe abgedichtet werden. Auch eventuell
installierte Fühlerbaugruppen müssen eine entsprechende Abdichtung aufweisen.
Achten Sie bei der Positionierung des Transmitters auf die Einhaltung des
Umgebungstemperaturbereichs von -40 bis 85°C. Das Gehäuse des Transmitters
verfügt über eine mittige Bohrung zur Durchführung der Fühlerleitungen zu den
Schraubklemmen. Sie können genutzt werden, wenn der Temperaturfühler direkt
unterhalb des Transmitters angebracht wird.

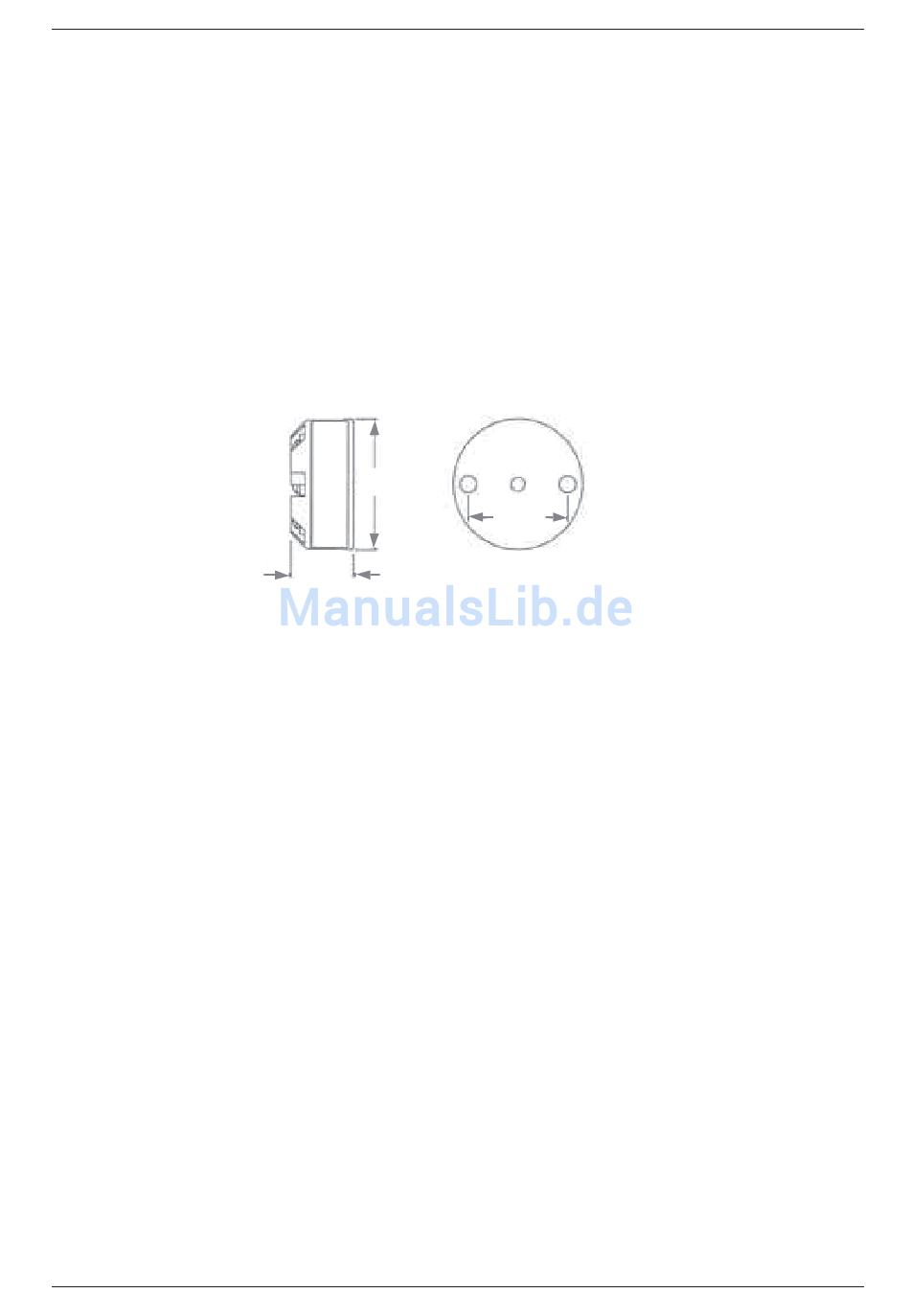

ø43 mm
33 mm
Mittenabstand
21 mm
Abbildung 1
Montagebohrungen: zwei Bohrungen von je 5,5 mm Durchmesser
im Mittenabstand von 33 mm
Mittige Bohrung für Temperaturfühlerleitungen: 4 mm
5
