1.3.2 Rückseite
14
Mit dem POWER-Schalter nehmen Sie den ULTRAROC in Betrieb.
15
SICHERUNGSHALTER / SPANNUNGSWAHL. Bevor Sie das Gerät mit dem Netz verbinden, überprüfen
Sie bitte, ob die Spannungsanzeige mit Ihrer lokalen Netzspannung übereinstimmt. Beim Ersetzen der
Sicherung sollten Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann der
Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V und 115 V umzuschalten.
Beachten Sie bitte: Wenn Sie ein Gerät außerhalb Europas auf 115 V betreiben wollen, muss ein
größerer Sicherungswert eingesetzt werden (siehe Kapitel 5 "INSTALLATION").
16
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTEBUCHSE. Ein passendes Netzkabel gehört
zum Lieferumfang.
17
MIDI IN. Dieser Anschluß erlaubt die MIDI-Fernsteuerung des ULTRAROC. Möglich sind
Parameterveränderungen über Controller, Effektprogramm-Umschaltungen, Kanalwechsel und Effekt-
Bypass über Program Changes.
18
SERIENNUMMER. Nehmen Sie sich bitte die Zeit und senden Sie uns die vom Fachhändler komplett
ausgefüllte Garantiekarte innerhalb von 14 Tagen nach Kaufdatum zu, da Sie sonst Ihren erweiterten
Garantieanspruch verlieren.
19
Über die LOUDSPEAKER-Buchse können Sie einen zusätzlichen Lautsprecher an Ihren ULTRAROC
anschließen. Eine optimale Leistungsanpassung besteht bei der Verwendung von 8
Bei Benutzung dieser Buchse wird der interne Lautsprecher stumm geschaltet.
20
Über die 6,3 mm Klinkenbuchse PHONES haben Sie die Möglichkeit, das Audiosignal des ULTRAROC
über einen handelsüblichen Kopfhörer abzuhören. Sobald diese Buchse benutzt wird, wird der
Lautsprecher stumm geschaltet.
+
Da Lautsprecher einen großen Einfluß auf den Klang eines Gitarrenverstärkers haben, ist das
Signal sowohl am Kopfhörerausgang als auch am LINE OUT im Frequenzgang korrigiert
(Speaker Emulation). Ohne Korrektur würden sehr extreme Höhen das Klangbild verschlechtern.
Sie können aber trotzdem das unbearbeitete Signal direkt nach der Vorstufe an der INSERT
SEND-Buchse abgreifen, ohne den Signalfluss im Verstärker zu unterbrechen (INSERT RETURN-
Buchse darf bei dieser Anwendung nicht belegt sein). Bei niederohmigen Kopfhörern kann ab
einer zu hohen Lautstärke eine Verzerrung im Kopfhörer auftreten. In solchen Fällen reduzieren
Sie bitte die Lautstärke, indem Sie die VOLUME-Regler zurückdrehen.
21
Mit dem AUX TRIM-Regler bestimmen Sie die Lautstärke des über die AUX IN-Buchsen auf der Rückseite
des ULTRAROC eingespeisten AUX-Signals (z.B. Drum Computer, Playback).
22
Am LINE OUT-Ausgang können Sie das Audiosignal des ULTRAROC abgreifen, um es z.B. aufzunehmen.
Dieser Ausgang ist im Frequenzgang korrigiert (Speaker Emulation).
10
ULTRAROC GX110

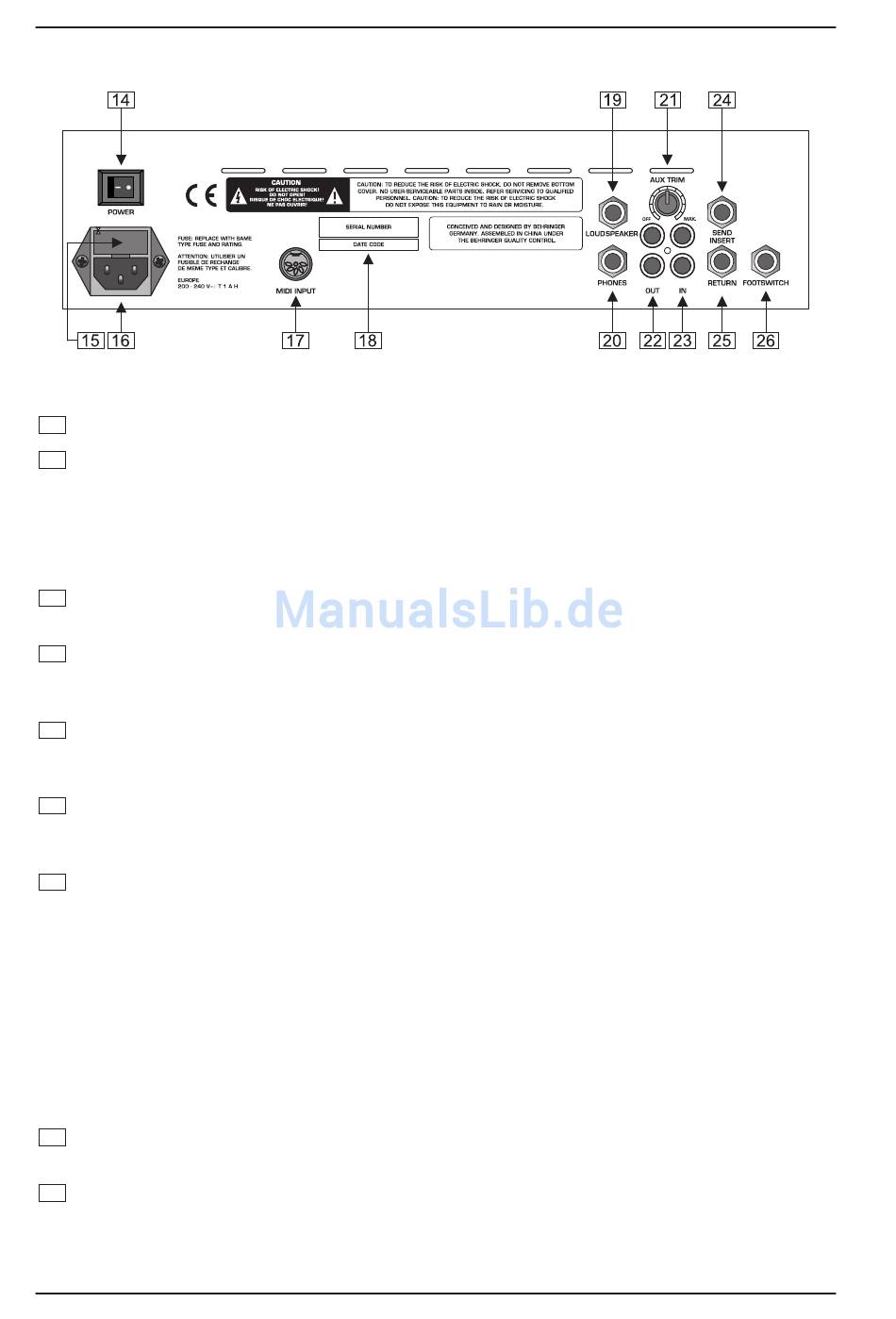

Abb. 1.3: Die Anschlüsse auf der Rückseite
1. EINFÜHRUNG
Ω
-Lautsprechern.
