21
Mit dem AUX IN-Regler in der Mastersektion bestimmen Sie die Lautstärke des über die AUX IN-
Buchsen auf der Rückseite des ULTRATWIN eingespeisten AUX-Signals (z.B. Drum Computer, Playback).
22
Diese POWER-LED leuchtet, wenn der ULTRATWIN eingeschaltet ist.
23
Der MASTER-Regler bestimmt die Gesamtlautstärke Ihres ULTRATWIN.
24
Mit dem POWER-Schalter nehmen Sie den ULTRATWIN in Betrieb.
1.3.2 Rückseite
25
SICHERUNGSHALTER / SPANNUNGSWAHL. Bevor Sie das Gerät mit dem Netz verbinden, überprüfen
Sie bitte, ob die Spannungsanzeige mit Ihrer lokalen Netzspannung übereinstimmt. Beim Ersetzen der
Sicherung sollten Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann der
Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V und 115 V umzuschalten.
Beachten Sie bitte: Wenn Sie ein Gerät außerhalb Europas auf 115 V betreiben wollen, muss ein
größerer Sicherungswert eingesetzt werden (siehe Kapitel 5 "INSTALLATION").
26
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTEBUCHSE. Ein passendes Netzkabel gehört
zum Lieferumfang.
27
SERIENNUMMER. Nehmen Sie sich bitte die Zeit und senden Sie uns die vom Fachhändler komplett
ausgefüllte Garantiekarte innerhalb von 14 Tagen nach Kaufdatum zu, da Sie sonst Ihren erweiterten
Garantieanspruch verlieren.
28
MIDI IN. Dieser Anschluss erlaubt die MIDI-Fernsteuerung des ULTRATWIN. Möglich sind
Parameterveränderungen über Controller sowie Effektprogramm-Umschaltungen, Kanalwechsel und
Effekt-Bypass über Program Changes.
29
Mit dem SPK OFF-Schalter haben Sie die Möglichkeit, die Lautsprecher Ihres ULTRATWIN abzuschalten.
Dies bietet sich insbesondere bei Benutzung eines Kopfhörers an. Außerdem kann der SPK OFF-
Schalter zum Stummschalten bei Konzerten benutzt werden.
30
Über die 6,3 mm Stereo-Klinkenbuchse können Sie das Audiosignal des ULTRATWIN über einen
handelsüblichen Kopfhörer abhören.
+
Da Lautsprecher einen großen Einfluss auf den Klang eines Gitarrenverstärkers haben, ist das
Signal sowohl am Kopfhörerausgang als auch am LINE OUT bzw. TAPE OUT im Frequenzgang
korrigiert (Speaker Emulation). Ohne Korrektur würden sehr extreme Höhen das Klangbild
verschlechtern. Sie können aber trotzdem das unbearbeitete Signal direkt nach der Vorstufe
an der INSERT SEND-Buchse abgreifen, ohne den Signalfluss im Verstärker zu unterbrechen
(INSERT RETURN-Buchse darf bei dieser Anwendung nicht belegt sein). Bei zu hohen
Lautstärken kann eine Verzerrung im Kopfhörer auftreten. In solchen Fällen reduzieren Sie
bitte die Lautstärke, indem Sie die VOLUME-Regler zurückdrehen.
31
Über die SLAVE IN-Buchsen besteht die Möglichkeit, ein externes Signal vor die Endstufe Ihres
ULTRATWIN einzuschleifen. Die Verbindung zwischen Vor- und Endstufe des ULTRATWIN wird dann
unterbrochen. Diese Buchsen sind dazu gedacht, einen Master-Gitarrenverstärker über die Endstufe
des ULTRATWIN zu betreiben. Dies kann natürlich auch ein Gitarren-Preamp sein.
ULTRATWIN GX210

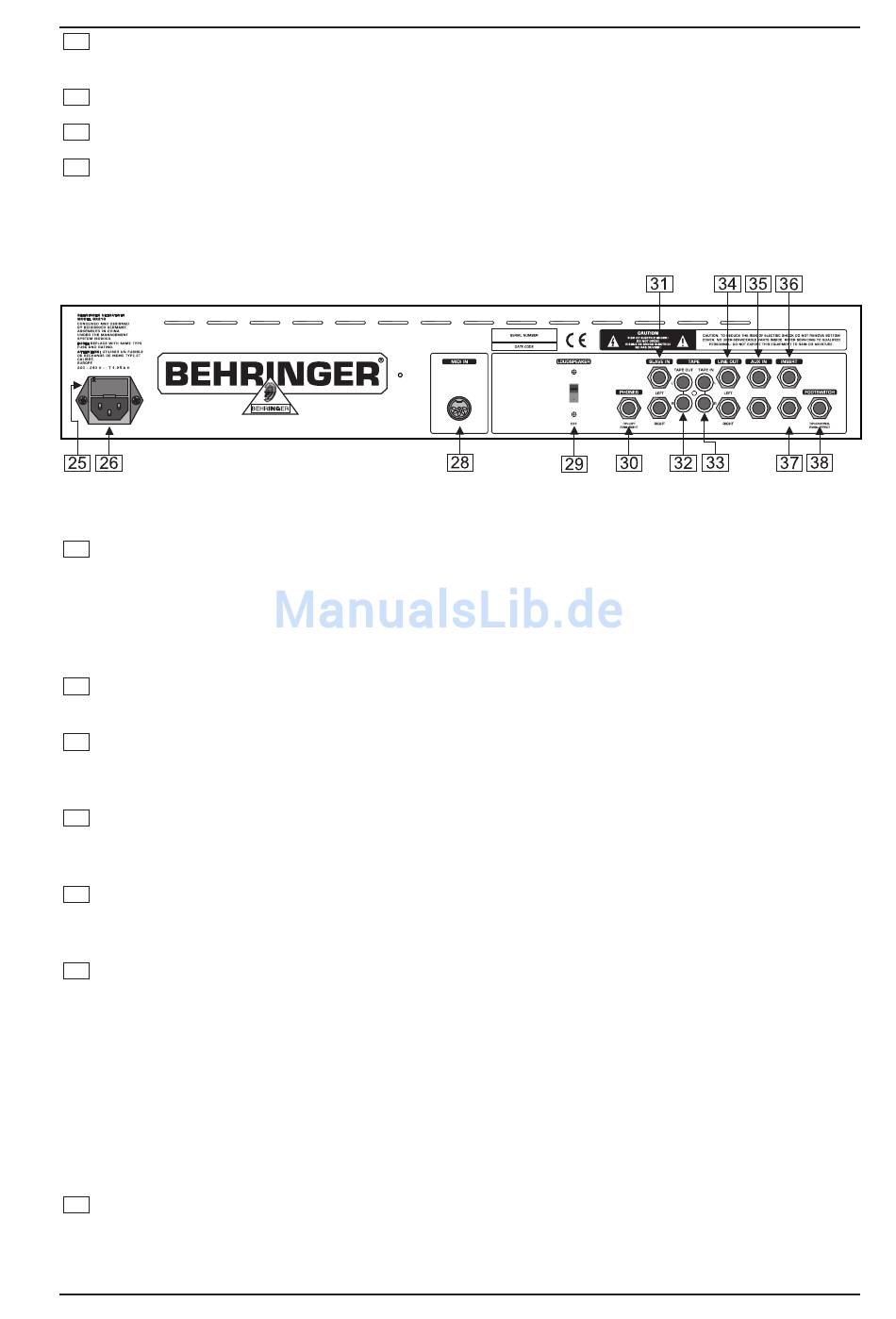

Abb. 1.3: Die Anschlüsse auf der Rückseite
1. EINFÜHRUNG 11
