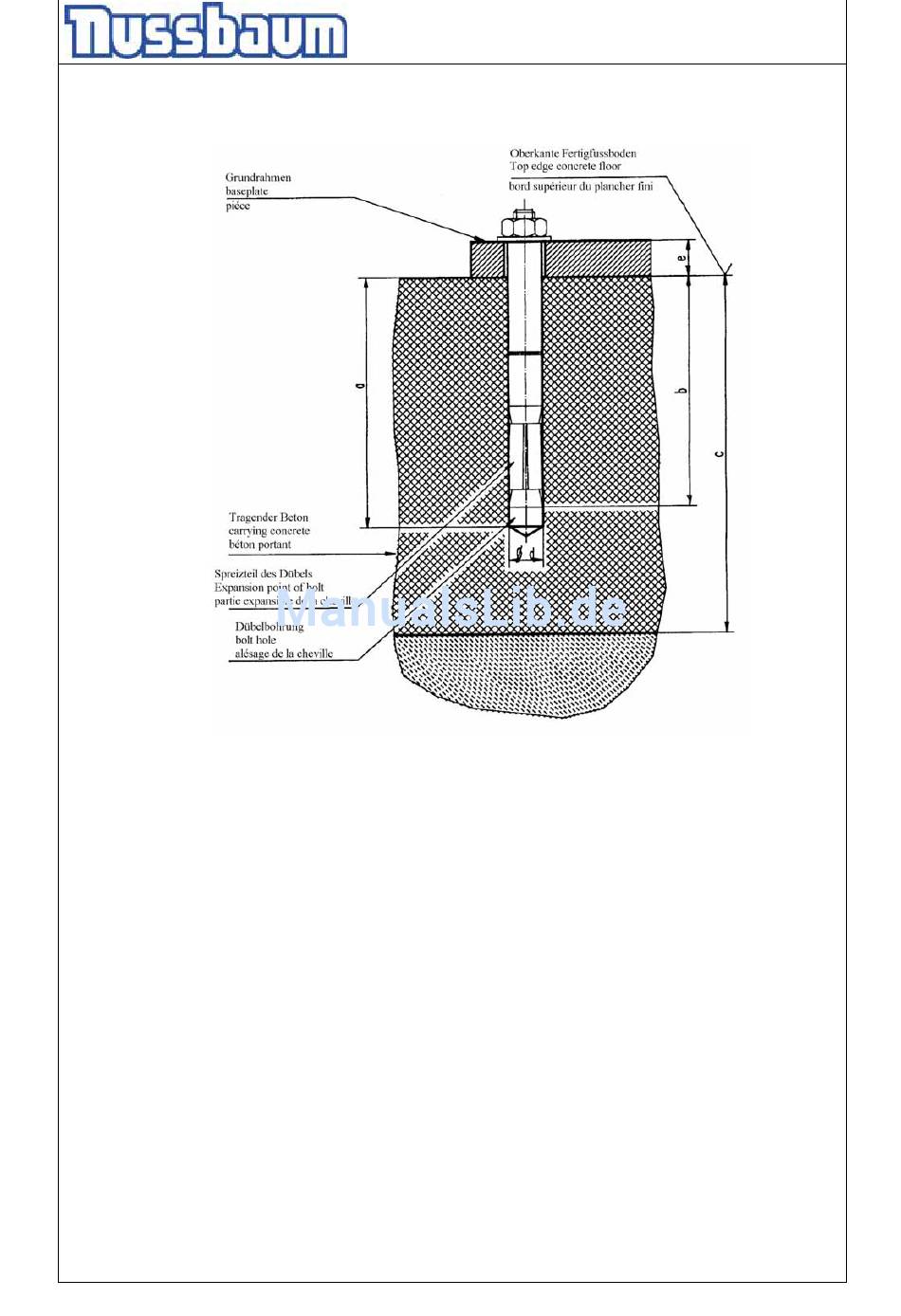

Bild: Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen)
Gültig für (2.30 SL, 2.32 SL,2.35 SL,2.40 SL)
Bohrungsdurchmesser 22 mm in der Grundplatte
Liebig-Dübel
Dübeltyp
Bohrungstiefe
min. Verankerungstiefe
Betonstärke
Bohrungsdurchmesser
Bauteildicke
Betonqualität
Anzahl der Dübel
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung deren
Bestimmungen, verwendet werden.
1
( ) Erklärung normale Bewehrung:
Normale Bewehrung liegt vor, wenn der Achsabstand der Bewehrungsstäbe im Bereich
der Dübel unabhängig vom Stabdurchmesser s >= 150 mm
bzw. bei Stabdurchmessern <= 10 mm s >= 100 mm ist.
BM12-20/80/40
a 100
b 80
c min.160 (*)
d 20
e 0-40
min.C20/25 normale Bewehrung
abhängig des Hebebühnentyps
70 Nm
