• Die Befestigungsschrauben sind wieder in die Ausgangsstellung zu bringen.
7.4 Überprüfung/Austausch des Hubmuttersystems
• Optische Verschleißmessung: Zur Überprüfung der Tragmutter wird zunächst die Abdeckung
von der Hubspindel (Bild 8, Pos.b) entfernt. In der Tragplatte ist ein Tragmutter-
Verschleißmessstift eingebaut (siehe Bild 18). Dieser muss mit der Oberkante der Tragplatte
(im Hubschlitten oben) bündig sein (siehe Bild 19 Einbau-Zustand). Schaut der Stift 2 mm
nach oben heraus (siehe Bild 19 Austausch-Zustand), muss die Tragmutter zusammen mit der
Folgemutter ausgetauscht werden.
7.5 Überprüfung der Standsicherheit der Hebebühne
• Die Muttern der zugelassenen Befestigungsdübel sind mit dem vom Hersteller angegebenen
Drehmomenten mittels eines eingestellten Drehmomentschlüssels nachzuziehen.
(Drehmomentangaben siehe Merkblatt der jeweiligen Dübelhersteller)

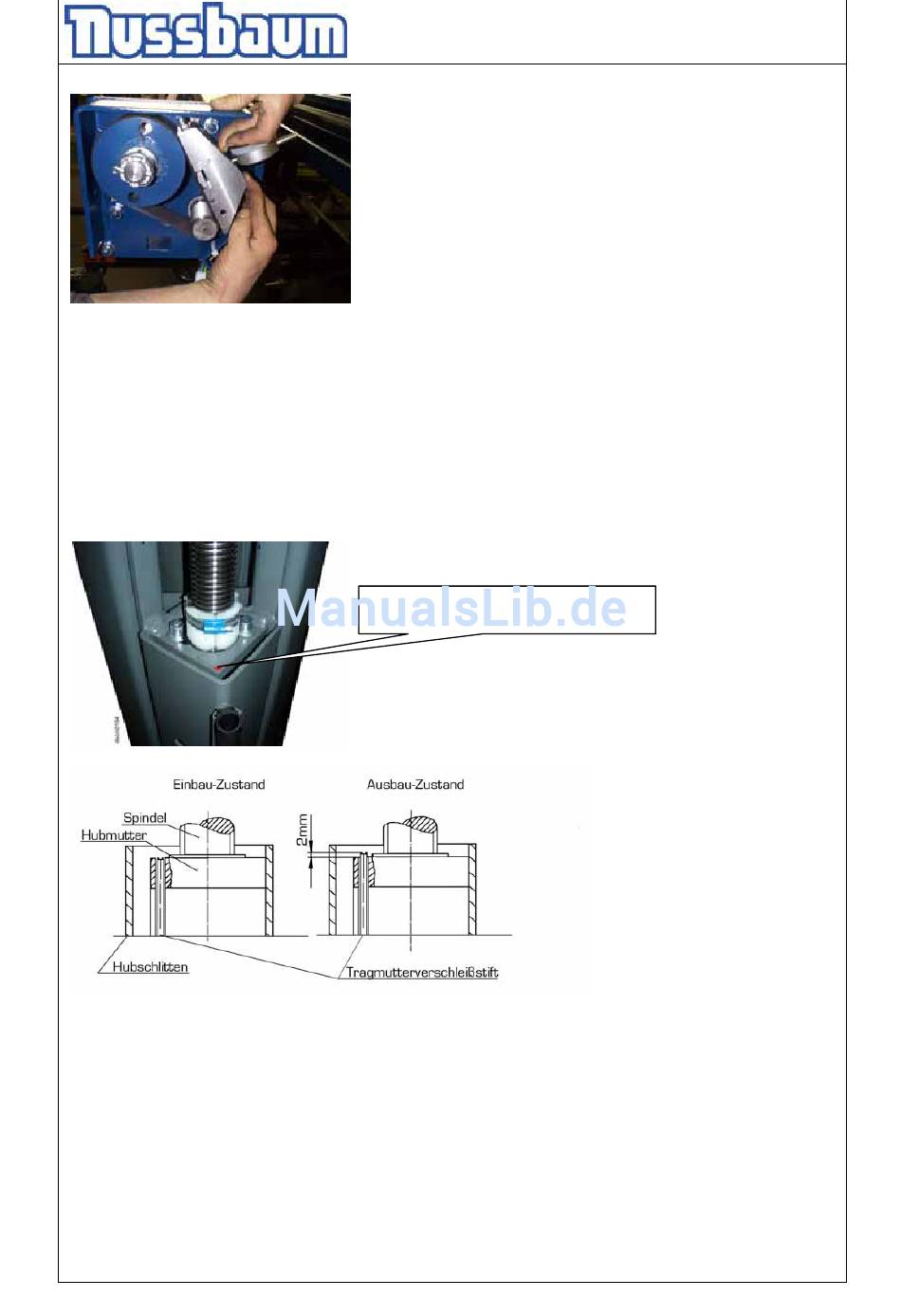

Bild 17: Messgerät am Riemen anlegen
Bild 18: Tragmutterstift mit rotem
Sicherungslack versehen
- 54 -
Betriebsanleitung und Prüfbuch
Bild 19: Hubmutter mit
Verschleißanzeige
SL-Baureihe
