Nussbaum 2.28 SL Betriebsanleitung Seite 56

Es muss ein Fundament gemäß den Richtlinien des Blattes "Fundamentplan" erstellt werden. Es ist
ebenfalls auf eine planebene Aufstellfläche für die Hebebühne zu achten, damit ein durchgehender
Kontakt zwischen Hebebühne und Betonboden gewährleistet ist.
• Um einen erhöhten Schutz gegen Feuchtigkeit aus dem Werkstattboden zu erreichen, sollte
eine dünne PE-Folie zwischen Werkstattboden und Grundplatte der Säule vor dem Verdübeln
gelegt werden. Ferner sollte auch der Spalt zwischen Grundplatte und Werkstattboden nach
dem Verdübeln mit Silikon ausgespritzt werden.
• Löcher für die Dübelbefestigung durch die Bohrungen in den Grundplatten setzen.
Bohrlöcher durch Ausblasen mit Luft säubern. Sicherheitsdübel in die Bohrungen einführen.
Der Hersteller empfiehlt z.b. Liebig, Fischer oder Hilti Sicherheitsdübel oder gleichwertige
Dübel anderer Hersteller, mit Zulassung, unter Beachtung deren Bestimmungen.
Vor dem Verdübeln der Hebebühne ist zu überprüfen, ob der Beton mit der Qualität C20/25
bis zur Oberkante des Fertigfußbodens reicht. In diesem Falle ist die Dübellänge aus dem
Datenblatt „Auswahl der Dübellängen ohne Bodenbelag" (im Anhang) zu ermitteln. Befindet
sich ein Bodenbelag (Fließen, Estrich) auf dem tragenden Beton, muss zuerst die Dicke
dieses Belags ermittelt werden. Erst danach ist die Dübellänge aus dem Datenblatt „Auswahl
der Dübellängen ohne Bodenbelag" (im Anhang) auszuwählen.
• Position der Hebebühne bzw. Hubsäulen mit einer Wasserwaage ausrichten.
• Die Grundplatten sind ggf. mit geeigneten Unterlagen (dünne Blechstreifen) zu unterfüttern
um die exakte vertikale Aufstellung bzw. den Kontakt der Grundplatte zum Fußboden
sicherzustellen.
• Dübel mit Drehmomentschlüssel festziehen.
Jeder Dübel muss sich mit seinem, vom Hersteller, geforderten Drehmoment anziehen
lassen. Mit geringerem Drehmoment ist der sichere Betrieb der Hebebühne nicht
gewährleistet.

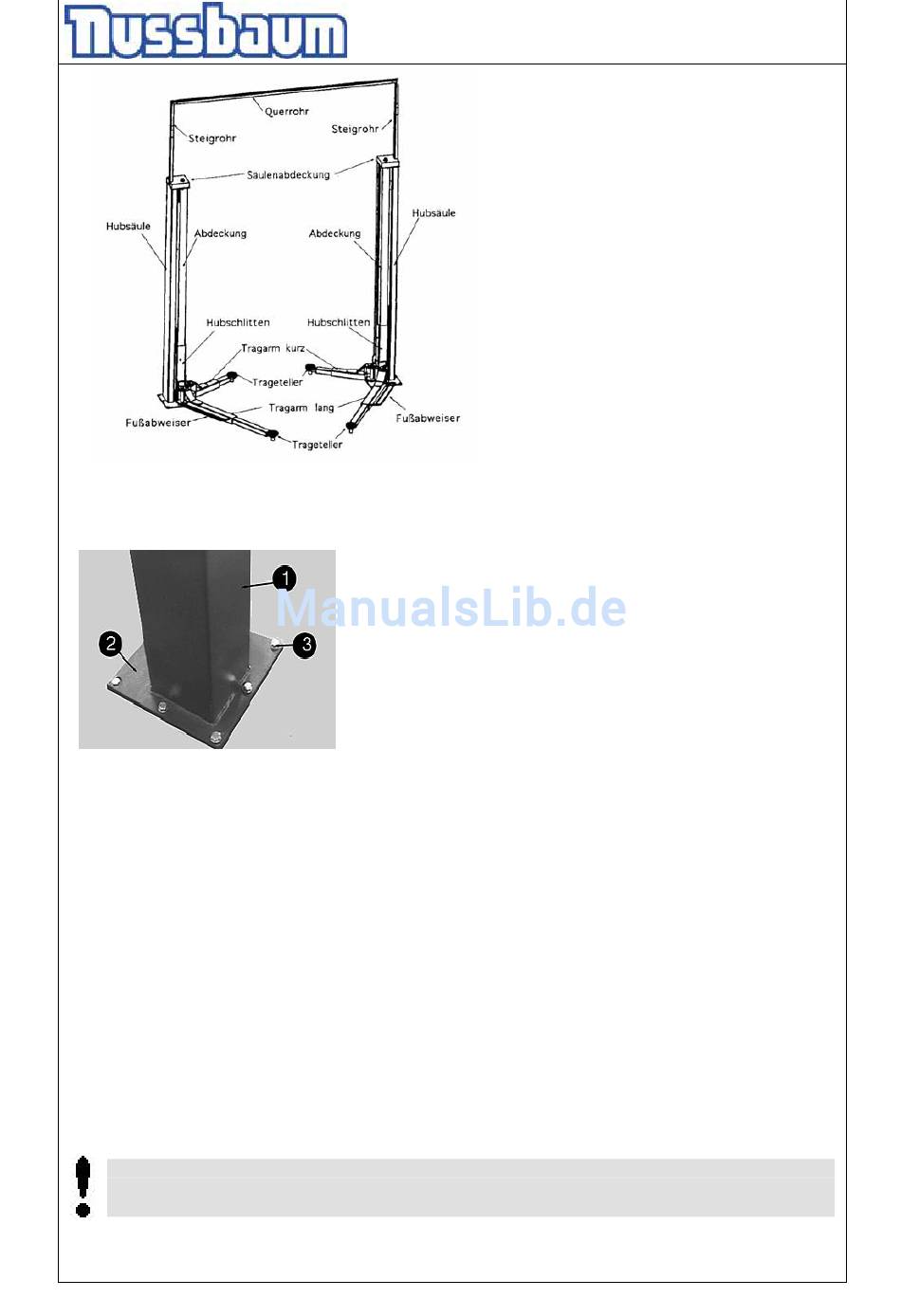

Bild 21: Montage Gesamtbild
mit Steig- und Querrohr
Bild 22: Verdübelung
1: Säule
2: Grundplatte
3: Sicherheitsdübel
