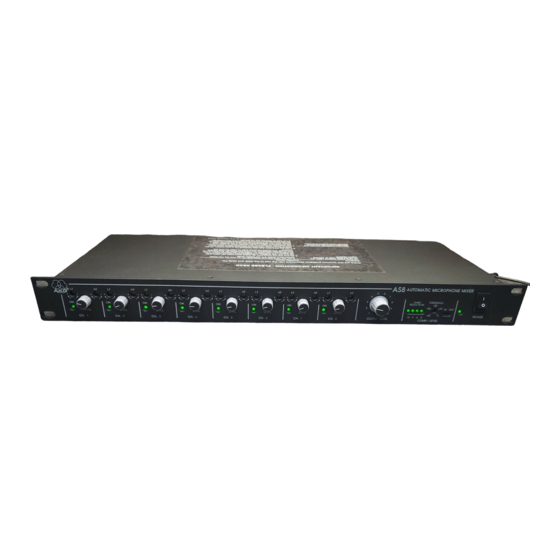

AKG AS8 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
AS8 und AS8TC
A u t o m a t i c M i c r o p h o n e
Bedienungsanleitung
M i x e r
EU-Konformität - Dieses Produkt entspricht EN
500-81/1 + EN 500-82/1
EU Conformity - This product conforms to EN
500-81/1 + EN 500-82/1
Conformité CE - Ce produit réspond à la
norme EN 500-81/1 + EN 500-82/1
Conformità CEE - Questo prodotto risulta conforme alle
norma EN 500-81/1 + EN 500-82/1 Conformadad CE - Este
Producto cumple con la norma EN 500-81/1 + EN 500-82/1
AS8/AS8TC
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für AKG AS8
Inhaltszusammenfassung für AKG AS8
- Seite 1 AS8/AS8TC AS8 und AS8TC A u t o m a t i c M i c r o p h o n e M i x e r Bedienungsanleitung EU-Konformität - Dieses Produkt entspricht EN 500-81/1 + EN 500-82/1 EU Conformity - This product conforms to EN 500-81/1 + EN 500-82/1 Conformité...
-
Seite 2: Inhaltsverzeichnis
Hinweise zum LecNet ............11 Option-Menü................12 CheckNet-Menü ..............13 Devices-Menü ................ 13 LecNet Problemlösungen ............14 6.2 Das LecNet AS8 Programm ......15 Hauptsektion ................16 Remote Level Control ............16 Auswahl Auto/Direct Mode ............. 17 Compressor/Leveller System ..........18 7. -
Seite 3: Einführung
Zugriff auf die gesperrten Funktionen nicht möglich. Sollten einige Fragen über die richtige Einstellung des AS8 auftauchen, so finden Sie Hinweise in den Abschnitten Installation , Einstellungen für den Betrieb bzw. LecNet - Problemlösungen . Die Abbildung 1 zeigt das vereinfachte Blockschaltbild des AS8. -
Seite 4: Sicherheitshinweise
Durch Wahl der Betriebsart “Master” ist die korrekte Funktion sofort wieder sichergestellt. Werden mehrere AS8 zusammen verwendet, so sollte der erste AS8 (der erste ist daran erkennbar, daß der Anschluß “Expansion In” belegt ist, der Anschluß “Expansion Out” jedoch nicht) in den Modus “Master”... -
Seite 5: Frontplatte
Zugang zur Fernbedienung erhält man über den 15-pol. SUB-D-Steckverbinder (im Lieferumfang enthalten). Die Belegung des 15-poligen Steckverbinders Remote Level Control“ ist im Abschnitt Geräterückseite ersichtlich. 3. Frontplatte Abb. 3 - Die Frontplatten des AS8 und AS8TC AUTOMATIC MICROPHONE MIXER GAIN THRESHOLD... -
Seite 6: Hauptsektion
AS8/AS8TC Hauptsektion Main Level - Bestimmt den Gesamtausgangspegel des AS8. Sind mehrere AS8 zusammengeschaltet, so ist nur der Pegelsteller des “Master”-AS8 aktiv (siehe auch unter Abschnitt Geräterückseite ). Compressor/Leveller In/Out - Aktiviert bzw. deaktiviert die Kompressor / Pegelregler- Funktion. Compressor/Leveller Threshold - Bestimmt den Schwellwert des Pegels, ab dem der Kompressor/Pegelregler aktiviert wird. - Seite 7 Main Out - Symmetrischer Systemausgang; Der Main Out kann auch unsymmetrisch verwendet werden, indem der “+”-Anschluß des AS8 mit dem Signalleiter des unsymmetrischen Eingang des nachfolgenden Gerätes verbunden wird. Der Masseanschluß wird mit dem Masseanschluß des unsymmetrischen Gerätes verbunden, der “-” -Anschluß bleibt in diesem Fall unbelegt.
-
Seite 8: Funktion
Abb. 5 Pegelfernsteuerung (Remote Level Controls) LecNet (RS-232) Serial Port - Dieser Anschluß ermöglicht Zugang und Steuerung einiger Bedienungsfunktionen des AS8. Die Schnittstelle ist mit der seriellen Schnittstelle eines PCs kompatibel, auch andere Controller mit einer seriellen RS-232-Schnittstelle können verwendet werden. -
Seite 9: Expansion In/Out
Geräterückseite, die Pegeleinstellung auf der Frontplatte bzw. die Einstellung des Kompressors/ Pegelreglers (sofern benötigt). Die Anwendung der Pegelfernsteuerung des AS8 wird in einem weiteren Abschnitt dieses Handbuchs erläutert. Wird der AS8 eingeschaltet, so wird mittels der Channel-On-LEDs die eingestellte serielle Adresse für ca. 1,5s angezeigt, bevor das Gerät in den normalen Betriebszustand wechselt. -
Seite 10: Das Lecnet Pro Programm
AS8/AS8TC 5) Soll die Funktion Compressor/Leveller zum Einsatz kommen, so bringen Sie den Schalter In/ Out auf der Frontplatte in die Stellung In. Adjustieren Sie das Potentiometer Threshold (Schwelle) bei einer normalen Besprechung des Mikrofons derart, daß die 3dB LED der Gain Reduction flackert. -
Seite 11: Was Ist Lecnet
Standardeinstellung. Nur wenn mehrere Geräte gleicher Type miteinander verbunden werden, ist eine Änderung der werksseitigen Adreßeinstellung nötig (z.B. wenn mehrere AS8 für vielkanalige Anwendungen im Verbund verwendet werden). In diesem Fall finden Sie im Menü Devices Angaben zur Adreßeinstellung. -
Seite 12: Option-Menü
Geräten möglich ist. In diesem Fall wird jedoch keines der Geräte beschädigt; sobald alle Geräte eingeschaltet sind, ist die korrekte Funktion des LecNets sofort gegeben. Obwohl AKG alle möglichen Anstrengungen unternommen hat, eine Kompatibilität der seriellen Steuersoftware mit allen möglichen Seriellen Ports zu gewährleisten, kann nicht ausgeschlossen werden, daß... -
Seite 13: Die Option Checknet Startup
Geräte je ein Steuerfenster geöffnet werden. Wird jedoch versucht, ein weiteres AS8-Fenster auf Adresse 128 zu öffnen, so wird dies unterbunden, bis das momentan aktive Fenster für dieses Gerät geschlossen wird. Wird ein Steuerfenster geöffnet, so geschieht dies im Ganzbildmodus. Ein Steuerfenster kann nur dann mit einem LecNet-Gerät kommunizieren, wenn es sich als Ganzbild am Bildschirm befindet. -
Seite 14: Lecnet Problemlösungen
Serielle Schnittstellen (Com Ports) - Das LecNet-Programm unterstützt die beiden Schnittstellen Com 1 und Com 2. Die Welt der seriellen Ports ist dunkel und mystisch, AKG hat Probleme mit einigen Schnittstellenkarten aufgezeigt, die älter als 3 bis 4 Jahre sind. Diese Karten sind üblicherweise in älteren 386SX oder 386DX-Geräten installiert und kommunizieren möglicherweise... -
Seite 15: Das Lecnet As8 Programm
AS8/AS8TC 6.2 Das LecNet AS8 Programm Das rechte Drittel der AS8 Bedieneroberfläche zeigt die individuelle Kanalstatusinformation. Jede Anzeige ermöglicht umfangreiche Einblicke in den internen Betriebszustand jedes einzelnen Kanals. Die Anordnung von acht Balkenanzeigen (Kanal 1 bis 8), bestehend aus jeweils drei vertikalen Balken, gibt auf einen Blick Aufschluß... -
Seite 16: Hauptsektion
Pegelreglersystems. Jedes dieser Subsysteme besitzt einen Schaltknopf für Remote- und Local-Modus (Fernsteuerung oder lokale Bedienung). Diese Schaltknöpfe bestimmen, ob diese vom AS8 selbst oder vom Com puter gesteuert werden. Verbleibt eines dieser Subsysteme im Remote-Modus, während die AS8 Steueranwendung geschlossen wird, so werden die Bedienungselemente des zugehörigen Kanals des AS8 deaktiviert. -
Seite 17: Auswahl Auto/Direct Mode
AS8/AS8TC Optionsfeld Local - durch diese Auswahl wird die lokale Bedienung durch die sich am AS8 befindlichen Bedienungselemente ermöglicht. Am zugehörigen Teil der Steueroberfläche erscheinen die am AS8 lokal eingestellten Werte. Main Remote Balkenanzeige - zeigt den momentanen Wert der Dämpfung des Summenkanals. -
Seite 18: Compressor/Leveller System
Bedienungselemente am AS8 außer Funktion; die jeweiligen Parameter sind die im nichtflüchtigen Speicher zuletzt gespeicherten Einstellungen. Optionsfeld Local - durch diese Auswahl wird die lokale Bedienung durch die sich am AS8 befindlichen Bedienungselemente ermöglicht. Am zugehörigen Teil der Steueroberfläche erscheinen die am AS8 lokal eingestellten Werte. -
Seite 19: As8 Funktionsprinzip
AS8/AS8TC 7. AS8 Funktionsprinzip Der rein analoge Audiosignalweg des AS8 wurde absichtlich einfach ausgeführt, um bestmögliche Audio-Signalqualität zu garantieren. Diese Technik wurde mit dem Einsatz eines hochentwickelten Mikrokontrollers gekoppelt, um die Implementierung des automatischen Misch- und Kompressor/ Pegelregelungsalgorithmus zu ermöglichen. Es kommt hier der sogenannte adaptive pegelproportionale Automatikmischalgorithmus (Adaptive Level Proportional Automatic Mixing Algorithm) zum Einsatz. -
Seite 20: Serielle Schnittstelle
AS8/AS8TC 8. Serielle Schnittstelle Die serielle Schnittstelle des AS8 und AS8TC entspricht einer RS-232-Schnittstelle mit minimaler Anforderung. Die Abbildung zeigt die Belegung des seriellen Verbindungskabels, mit dem sowohl über einen 9-poligen oder 25-poligen SUB-D-Steckverbinders je nach PC oder anderem Kontroller die Anbindung der Geräte erfolgt. -
Seite 21: Spezifikationen
AS8/AS8TC 9. Spezifikationen Mic/Line Input Type: Elektronisch symmetriert, HF-Filter Impedanz: Größe 2.5 KW, verstärkungsunabhängig Wählbare Eingangsverstärkung: 0dB, +30dB, +50dB Äquivalentes Eingangsrauschen, 20Hz - 20Khz: -126dBu (Verstärkung: +50dB) Max. Eingangspegel: +20dBu (bei Verstärkung 0dB) -10dBu (bei Verstärkung 30dB) -30dBu (bei Verstärkung 50dB) Steuerspannungsbereich für... -
Seite 22: Optionales Zubehör
Controlsoftware (LecNet & AS8) Instruction Manual Optionales Zubehör IC AS8 Verbindungskabel zum Zusammenschluß zweier Lecnet compatiblen Geräte Kabel Set bestehend aus: 8 Stk. 10m , Stecker:1 XLR fm, 3pin und Phönix 4 Pin 1 Stk. 1m Stecker XLR m, 3pin und Phönix 3 Pin... - Seite 23 AS8/AS8TC AS 8 and AS 8 TC AS 8 and AS 8 TC AS 8 and AS 8 TC AS 8 and AS 8 TC AS 8 and AS 8 TC A u t o m a t i c...
