Hardware-Referenzhandbuch
4. Setzen Sie das Laufwerk in den gewünschten Laufwerksschacht
ein, indem Sie es von vorne in das Laufwerksgehäuse einschieben 2.
Durch die Laufwerksverriegelung wird das Laufwerk
automatisch im Laufwerksschacht arretiert.
Vergewissern Sie sich, dass die Führungsschrauben so ausgerichtet
sind, dass sie in die Führungen des Laufwerksgehäuses passen.

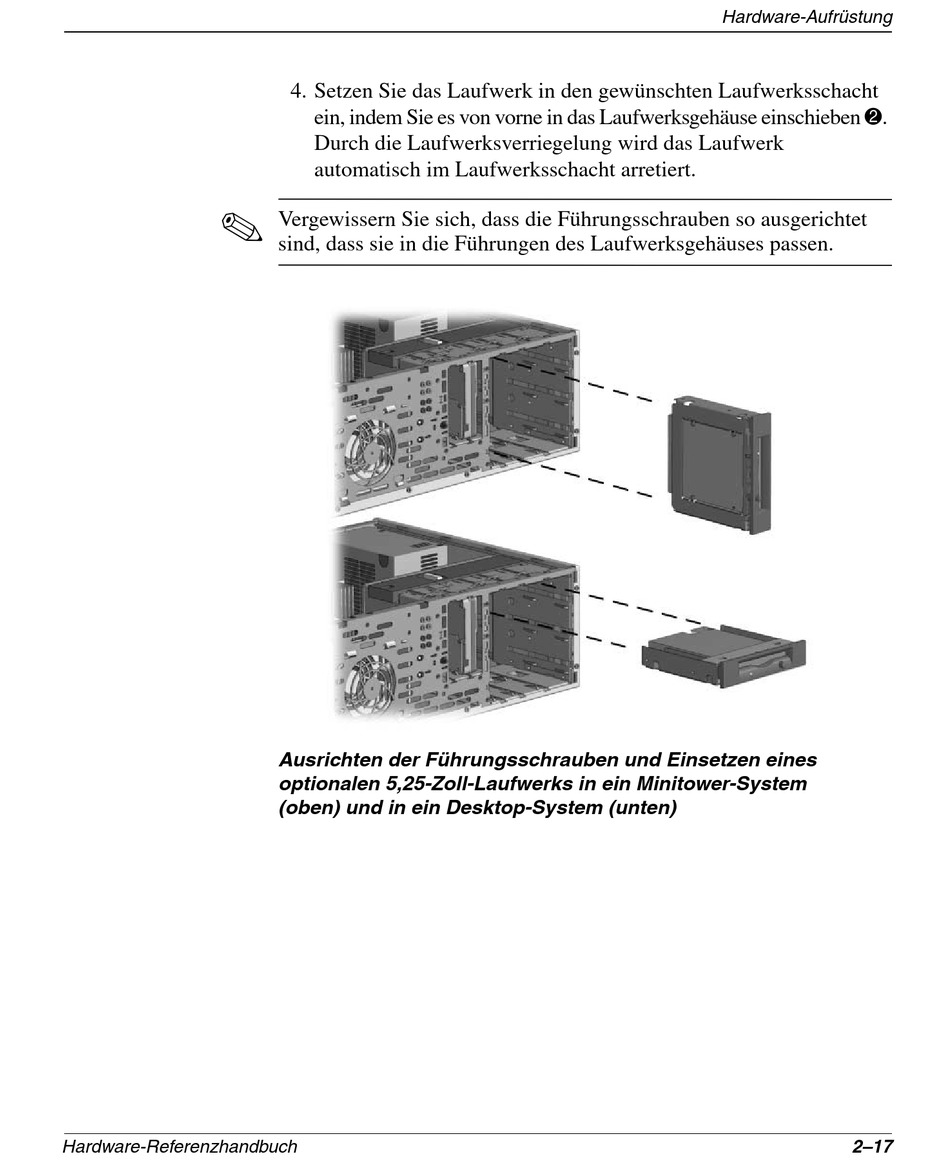

Ausrichten der Führungsschrauben und Einsetzen eines
optionalen 5,25-Zoll-Laufwerks in ein Minitower-System
(oben) und in ein Desktop-System (unten)
Hardware-Aufrüstung
2–17
