Inhaltszusammenfassung für BenQ PX9230

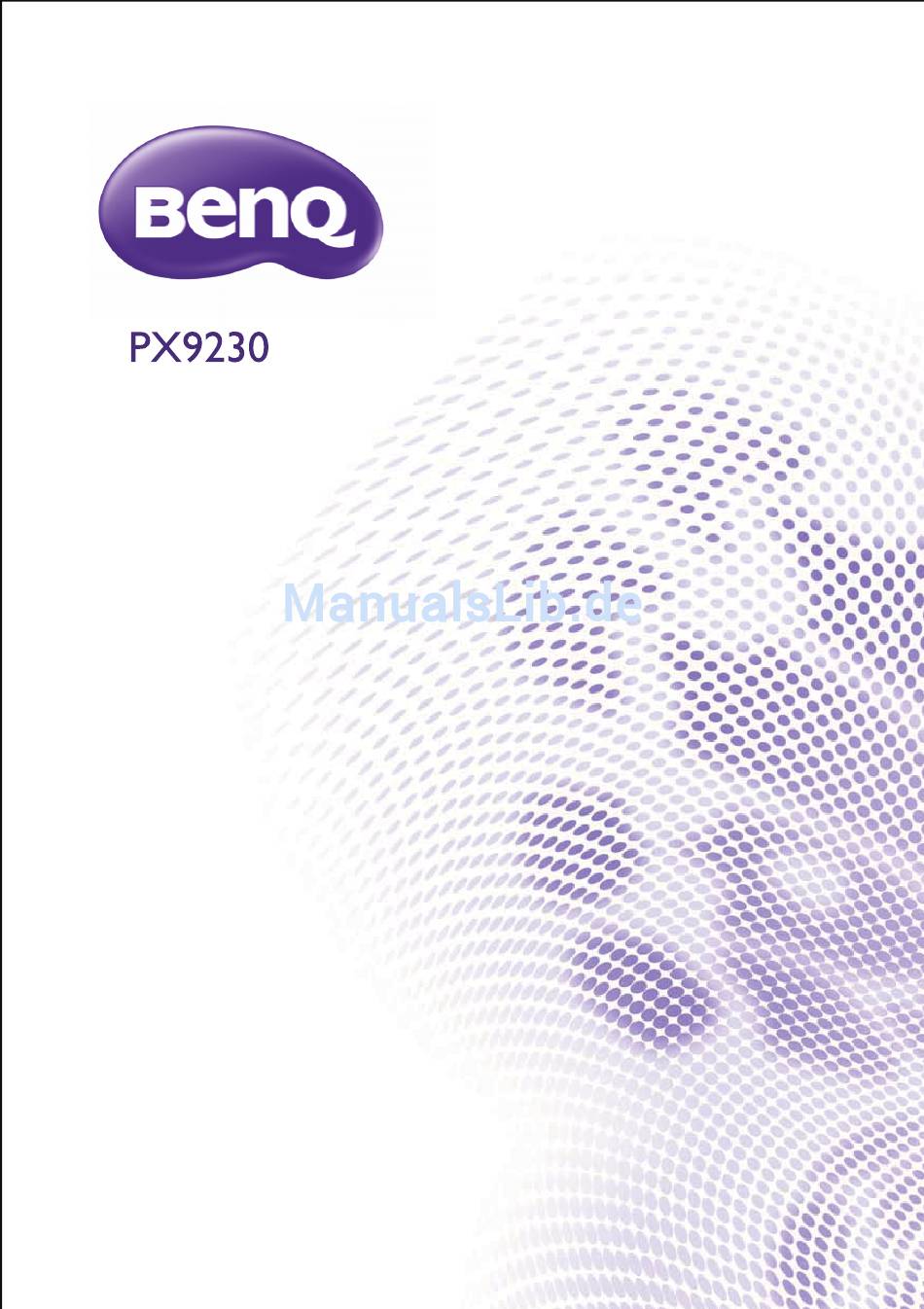

- Seite 1 Digitaler Projektor Benutzerhandbuch V1.00...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Seiten mit dem Projektor umblättern..........38 Sicherheitshinweise ..3 Bild anhalten ..........38 Einleitung ...... 7 Bild ausblenden ........38 Bedientasten sperren......39 Leistungsmerkmale ........7 Betrieb in Höhenlagen......39 Lieferumfang..........8 Ton anpassen........... 40 Außenansicht des Projektors ....9 Testmuster verwenden ......41 Bedienelemente und Funktionen..10 Schnellinstallation verwenden.... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme Öffnen Sie immer die Blende des... - Seite 4 Sicherheitshinweise Ist der Projektor in Betrieb, dürfen Sie Der Stecker des Projektors immer erst das Projektionsobjektiv nicht mit abgezogen werden, bevor der Gegenständen blockieren, denn diese Lampeneinbau oder andere könnten sich erhitzen und verformen elektronische Bauteile ersetzt werden. oder sogar einen Brand entfachen. Drücken Sie zum temporären Abschalten der Lampe BLANK am Projektor oder an der Fernbedienung.
- Seite 5 Sicherheitshinweise (Fortsetzung) Während der Projektor in Betrieb ist, Blockieren Sie nicht die könnten Sie möglicherweise heiße Belüftungsöffnungen. Luft oder Gerüche bemerken, die aus - Stellen Sie den Projektor nicht auf eine dem Belüftungsgitter aufsteigen. Dies Decke, auf Betten oder auf eine ist normal und weist nicht auf einen andere weiche Oberfläche.
-
Seite 6: Deckenmontage Des Projektors
Sie seinen Stecker von Bemessung oder Länge von der Decke der Steckdose ab und wenden Sie sich fällt. telefonisch an BenQ, um den Projektor Der BenQ-Deckenmontagesatz für den instandsetzen zu lassen. Projektor kann im selben Fachgeschäft erworben werden, in dem Sie Ihren BenQ-Projektor gekauft haben. -
Seite 7: Einleitung
• 3D-Funktion unterstützt Verschiedene 3D-Formate gestalten die 3D-Funktion flexibler. Durch die Präsentation der Bildtiefe können Sie mit einer 3D-Brille von BenQ dreidimensionale Filme, Videos und Sportereignisse auf realistischere Weise genießen. • Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld (Siehe „Projektor“ auf Seite 10 für Vorder-/ Einzelheiten.) Lüftungsöffnung (Zuluft für kühle Luft) Antistaubkappe COMPUTER-1-Eingang Audioeingang 1 COMPUTER-2-Eingang Ein-/Austaste Anzeige (Betrieb, Temperatur, Lampe) HDMI-Eingang 3D-Sync-Eingang DVI-Eingang 3D-Sync-Ausgang DisplayPort-Anschluss RJ45-LAN-Anschluss Rückseite USB-Typ-A-Anschluss Monitorausgang 4 5 6 11 12 13 14 1516 17... -
Seite 10: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor MODE/ENTER 11 12 Wählt einen verfügbaren Bildmodus aus. Siehe „Bildmodus auswählen“ auf Seite für Einzelheiten. Führt den im OSD-Menü ausgewählten Menübefehl aus. Siehe „Menüs verwenden“ auf Seite 26 für Einzelheiten. ► Rechts/ Lautstärke erhöhen Erhöht die Lautstärke. Siehe „Lautstärke anpassen“... -
Seite 11: Fernbedienung
Fernbedienung MENU Schaltet das Bildschirmmenü (OSD) ein. Kehrt zum vorherigen OSD-Menü zurück, beendet das Menü und speichert die Menüeinstellungen. INPUT Wählt eine Eingangsquelle zur Anzeige. Siehe „Eingangssignal wechseln“ auf Seite für Einzelheiten. ASPECT Wählt das Bildformat aus. AUTO SYNC Legt die besten Bildzeitsteuerungen für das angezeigte Bild automatisch fest. - Seite 12 15. MUTE 23. LIGHT Schaltet die Tonausgabe des Projektors Zum Aktivieren der ein und aus. Fernbedienungshintergrundbeleuchtung 16. ENTER drücken. 24. ID SET Wählt einen verfügbaren Bildmodus aus. Zum Aktivieren eines im Bildschirmmenü Zum Einstellen der Fernbedienungs-ID (OSD) ausgewählten Menüelementes. drücken. 17.
-
Seite 13: Betriebsreichweite Der Fernbedienung
Betriebsreichweite der Fernbedienung Der Sensor für die Infrarot- (IR) Fernbedienung befindet sich auf der Rückseite des Projektors. Die Fernbedienung muss für eine richtige Funktionsweise mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 14: Projektor Aufstellen
Projektionsfläche befestigt. befestigt. Verwenden Sie zur Befestigung des Beachten Sie, dass hierfür eine spezielle Projektors an der Decke den BenQ- Projektionsfläche für rückseitige Projektion Deckenmontagesatz von Ihrem Händler. sowie der BenQ-Deckenmontagesatz erforderlich ist. *Stellen Sie Decke vorne im Menü... -
Seite 15: Optionales Objektiv Installieren Oder Entfernen
Optionales Objektiv installieren oder entfernen • Sie dürfen Projektor und Objektivkomponenten weder schütteln noch übermäßigem Druck aussetzen, da sie Präzisionsteile enthalten. • Achten Sie vor dem Entfernen oder Installieren des Objektivs darauf, den Projektor auszuschalten; warten Sie, bis die Lüfter stoppen und schalten Sie das Gerät über den Netzschalter aus. -
Seite 16: Projektionsbildposition Per Objektivversatz Anpassen
Projektionsbildposition per Objektivversatz anpassen Hebel zum horizontalen Objektivversatz Hebel zum vertikalen Objektivversatz Schraube zur Sicherung der Objektivposition Sie sollten die Schraube vor Anpassung des Objektivversatzes lösen und nach der Anpassung wieder festziehen. Die Objektivversatzfunktion kann zur Anpassung der horizontalen oder vertikalen Position des Projektionsbildes innerhalb des nachstehend angegebenen Bereichs genutzt werden. -
Seite 17: Zoom/Fokus Anpassen
Abbildung des Objektivversatzbereichs Normale Projektionsposition Tisch/Frontprojektion Maximal Vertikaler 0,5V Versatz Höhe des projizierten Bildes Vertikaler Versatz Maximal 0,1V 0,05 H 0,05 H Deckenmontage/Frontprojektion Breite des projizierten Bildes Höhe des projizierten Bildes Versatz nach Versatz nach Vertikaler links rechts Maximal Versatz 0,5V Hinweis (bei Edge Blending) •... -
Seite 18: Bevorzugte Bildgröße Für Die Projektion Einstellen
Bevorzugte Bildgröße für die Projektion einstellen Die Größe des projizierten Bildes wird jeweils vom Abstand zwischen Projektionsobjektiv und Projektionsfläche, der Zoomeinstellung (falls verfügbar) und dem Videoformat beeinflusst. Projektionsmaße Siehe „Abmessungen“ auf Seite 66 für die Mitte der Objektivmaße dieses Projektors, bevor Sie die geeignete Position berechnen. -
Seite 19: Projektionsflächengröße Diagonale Breite
Veranschaulichung. Aufgrund von Unterschieden bei optischen Komponenten können diese Zahlen um 5% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. -
Seite 20: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. Für die nachstehenden Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe „Lieferumfang“... -
Seite 21: Videoquellen Anschließen
Videoquellen anschließen Für den Anschluss des Projektors an eine Videoquelle wird nur eine der Anschlussmethoden benötigt, wobei jede davon jedoch eine jeweils anders geartete Videoqualität bietet. Meistens hängt die von Ihnen gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und an der Videoquelle ab; beachten Sie die nachstehende Beschreibung: Anschlussbezeichnung Anschlussart Bildqualität... -
Seite 22: Ton Über Den Projektor Wiedergeben
Ton über den Projektor wiedergeben Sie können separat verstärkte Lautsprecher an den Audioausgang des Projektors anschließen. Wenn Sie über ein separates Audiosystem verfügen, sollten Sie den Audioausgang der jeweiligen Videoquelle an dieses Audiosystem anschließen, statt den Monolautsprecher des Projektors zu benutzen. Sobald die Verbindung hergestellt ist, können Sie die Tonausgabe über die Bildschirmmenüs (OSD) des Projektors steuern. -
Seite 23: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER-Lichtanzeige am Projektor nach seiner Versorgung mit Strom orange leuchtet. Bitte verwenden Sie nur Originalzubehör (z. -
Seite 24: Projiziertes Bild Einstellen
Projiziertes Bild einstellen Projektionswinkel einstellen Der Projektor ist mit zwei Einstellfüßen an der Vorderseite ausgestattet. Mit diesen Füßen kann die Bildhöhe und der Projektionswinkel verändert werden. Projektion anpassen: Drehen Sie den vorderen Einstellfuß, bis das Bild wie gewünscht positioniert ist. Durch Drehen des Einstellfußes erfolgt die Feineinstellung des horizontalen Winkels. -
Seite 25: Trapezkorrektur
Trapezkorrektur Bei einer Schrägposition ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Projektionsfläche ausgerichtet ist. • Fernbedienung verwenden Drücken Sie zur Anzeige der Trapezkorrektur- Seite auf am Projektor oder KEYSTONE an der Fernbedienung. -
Seite 26: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Markierung Status Untermenü Drücken Sie MENU, um zur vorherigen Seite zurückzukehren Aktuelles oder um das Eingangssignal Menü... -
Seite 27: Projektor Sichern
Projektor sichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls können Sie den Projektor mit einem Schloss, beispielsweise einem Kensington-Schloss, absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der linken Seite des Projektors. Siehe „Öffnung für Kensington-Schloss (Diebstahlschutz)“... -
Seite 28: Wenn Sie Das Passwort Vergessen Haben
Der Projektor zeigt eine kodierte Zahl auf der Projektionsfläche an. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 29: Passwort Ändern
Passwort ändern Öffnen Sie das OSD-Menü und rufen Sie das Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Passwort ändern auf. Drücken Sie ENTER. Die Meldung „AKTUELLES PASSWORT EINGEBEN“ wird angezeigt. Geben Sie das alte Passwort ein. • Ist das Passwort richtig, wird eine andere Meldung „NEUES PASSWORT EINGEBEN“... -
Seite 30: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann er nur jeweils ein Vollbild anzeigen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü Quelle auf Ein gesetzt ist (dies ist die Standardeinstellung des Projektors), wenn der Projektor automatisch nach Signalen suchen soll. -
Seite 31: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Navigieren Sie mit Richtungspfeiltasten im Bild. Drücken Sie MENU und anschließend ◄/►, bis das Anzeige-Menü hervorgehoben ist. Heben Sie mit ▼ die Option Digitaler Zoom hervor und drücken ENTER. Es wird die Zoomleiste angezeigt. -
Seite 32: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv, und die weiß markierten Bereiche sind aktiv. Auf diesen unbenutzten schwarzen Bereichen können OSD- Menüs angezeigt werden. Auto: Skaliert ein Bild 4:3: Skaliert ein Bild so, dass es in proportional, um es an die native der Mitte der Projektionsfläche mit Auflösung des Projektors in... -
Seite 33: Bildqualität Optimieren
Bildqualität optimieren Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Rufen Sie zur Nutzung dieser Funktion das Menü... -
Seite 34: Modus Benutzer 1/Benutzer 2 Einstellen
Modus Benutzer 1/Benutzer 2 einstellen Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihre Bedürfnisse geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/Benutzer 2) als Ausgangspunkt verwenden und die Einstellungen anpassen. Drücken Sie MENU, um das Bildschirmmenü (OSD) zu öffnen. Rufen Sie das Menü... -
Seite 35: Brilliant Color Einstellen
Brilliant Color einstellen Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit auf Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen; der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. -
Seite 36: Aktuellen Oder Alle Bildmodi Rücksetzen
Die Farbmanagement bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Wenn Sie eine Farbe auswählen, können Sie den Bereich und die Sättigung unabhängig ganz nach Ihren Vorstellungen einstellen. Wenn Sie eine Test-Disc mit unterschiedlichen Farbtestmustern erworben haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Projektionsfläche projizieren und dann das Menü... -
Seite 37: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das EINSTELLUNGEN: Standard > Präsentations-Timer-Menü auf, zeigen Sie mit ENTER die Präsentations-Timer-Seite an. Markieren Sie Timer-Intervall und wählen mit ◄/►... -
Seite 38: Seiten Mit Dem Projektor Umblättern
Seiten mit dem Projektor umblättern Wenn Sie Seiten mit dem Projektor umblättern möchten, schließen Sie den Projektor über ein USB-Kabel an den PC oder Notebook an. Siehe „Verbindungen“ auf Seite 20 für Einzelheiten. Nun können Sie die entsprechende Software (am angeschlossenen PC) über die Tasten PAGE +/PAGE - an der Fernbedienung bedienen, sofern diese Software auf Seite-Nach- oben-/-unten-Befehle reagiert (wie Microsoft PowerPoint). -
Seite 39: Bedientasten Sperren
Bedientasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste POWER bedient werden. Rufen Sie das EINSTELLUNGEN: Standard > Bedientastenfeldsperre-Menü auf, wählen Sie Ein mit den Tasten ◄/►... -
Seite 40: Ton Anpassen
Ton anpassen Die nachstehend erwähnten Klangeinstellungen wirken sich auf die Lautsprecher Ihres Projektors aus. Vergewissern Sie sich, dass der Audioeingang des Projektiors richtig verbunden ist. Siehe „Verbindungen“ auf Seite 20 für den Anschluss des Audioeingangs. Eingangsquelle AUDIOEINGANG AUDIO OUT COMPUTER -1 AUDIO IN-1 Klinkenbuchse COMPUTER-2, COMPUTER-3,... -
Seite 41: Testmuster Verwenden
Testmuster verwenden Der Projektor kommt mit einigen standardmäßig integrierten Mustern zur Kalibrierung des Gerätes. Die Optionen sind Gitter, Weiß, Rot, Grün, Blau, Schwarz, RGB-Rampen, Farbbalken, Schrittbalken, Schachbrett, Horizontale Linien, Vertikale Linien, Diagonale Linien, Horizontale Rampe, Vertikale Rampe und Aus. Öffnen Sie zur Anzeige des Testmusters das OSD-Menü und rufen EINSTELLUNGEN: Erweitert >... -
Seite 42: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe PC: 0,8fach bis 2,0fach; Video: Digitaler Zoom 0,8fach bis 1,8fach Composite/S-Video: 0- 3; Overscan Sonstiges : 0-3 Modus 3D- DLP-Link/VESA 3D Synchronisierung... - Seite 43 Hauptmenü Untermenü Optionen Hell/Präsentation/sRGB/Lebendig/ Bildmodus 3D/Benutzer 1/Benutzer 2 Hell/Präsentation/sRGB/Lebendig/ Referenzmodus Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus BILD Farbtemperatur Kalt/Normal/Warm R Verstärkung/G Verstärkung/B Farbtemperatur Verstärkung/ Feineinstellung R Versatz/G Versatz/B Versatz Primärfarben R/G/B/C/M/Y Farbverwaltung Sättigung Verstärkung Bildeinstellung Aktuell/Alle/Abbrechen zurücksetzen Schnelle Auto- Ein/Aus Suche Farbraum-...
-
Seite 44: Untermenü
20 min/25 min/30 min Schnellkühlung Ein/Aus Betriebseinste- Deaktiviert/5 min/10 min/ llungen Timer 15 min/20 min/25 min/ 30 min Deaktiviert/30 min/1 Std/2 Std/3 Sleeptimer Std/4 Std/8 Std/12 Std Filtertimer Zurücksetzen/Abbrechen rücksetzen Vorder- und Rückseite/ Fernempfänger Vorderseite/Rückseite Bedientastenfelds- Ein/Aus perre Hintergrundfarbe BenQ/Schwarz/Blau/Violett Startbild BenQ/Schwarz/Blau Bedienung... - Seite 45 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Stummschalten Ein/Aus Audioeinstellungen Lautstärke Ton Ein/Aus Ein/Aus Lampenmodus Normal/Sparmodus Lampeneinstellun- Lampentimer Zurücksetzen/Abbrechen zurücks. Lampeninformationen Passwort ändern Sicherheitseinstellung Sicherheitseinstell. en ändern Einschaltsperre Ein/Aus 2400/4800/9600/14400/19200/ Baudrate 38400/57600/115200 Aus/Gitter/Weiß/Rot/Grün/Blau/ Schwarz/RGB-Rampen/ EINSTE- Farbbalken/Schrittbalken/ LLUNGEN: Testmuster Schachbrett/Horizontale Linien/ Erweitert Vertikale Linien/Diagonale Linien/ Horizontale Rampe/Vertikale Rampe Projektor-ID-...
- Seite 46 Hauptmenü Untermenü Optionen Status DHCP IP-Adresse Kabel-LAN Subnet-Maske Netzwerkeinste- Standard-Gateway EINSTE- llungen DNS-Server LLUNGEN: Anwenden Erweitert Ein/Aus Geräteerkennung Mac-Adresse Einst. Zurücksetzen/Abbrechen zurücksetzen • Quelle • Bildmodus • Lampenmodus • Auflösung Aktueller • 3D Format Informationen Systemstatus • Farbsystem • Lampennutzungszeit •...
-
Seite 47: Funktion
Beschreibung für jedes Menü FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe „Wandfarbe verwenden“ auf Seite 33 für Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe „Bildformat wählen“... - Seite 48 FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille. Modus 3D-Synchronisierung Wählen Sie DLP-Link oder 3D VESA bei einer DLP-Link- oder 3D-VESA-Brille.
- Seite 49 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe „Bildmodus auswählen“ auf Seite 33 für Einzelheiten. Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Referenzmodus Auswahlmöglichkeiten, die weiter unten auf dieser Seite...
-
Seite 50: Menüeinstellungen
FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen, Ihren Vortrag innerhalb eines Präsentations- bestimmten Zeitraums zu beenden. Siehe „Präsentations-Timer Timer einstellen“ auf Seite 37 für Einzelheiten. Stellt die Sprache des On-Screen Display (OSD) Menüs ein. Sprache Siehe „Menüs verwenden“ auf Seite 26 für Einzelheiten. -
Seite 51: Fernempfänger
FUNKTION BESCHREIBUNG Stellt den bevorzugten Fernbedienungsempfänger (Vorder- und Fernempfänger Rückseite) ein, über den der Projektor Signale von der Fernbedienung empfangen kann. Deaktiviert oder aktiviert alle Tastenfunktionen mit Ausnahme Bedientasten- POWER auf dem Projektor und den Tasten auf der feldsperre Fernbedienung. Siehe „Bedientasten sperren“... - Seite 52 FUNKTION BESCHREIBUNG Passwort ändern Sie werden aufgefordert, das aktuelle Passwort einzugeben, bevor Sie ein neues Passwort auswählen können. Siehe „Passwortfunktion verwenden“ auf Seite 27 für Einzelheiten. Sicherheitseins- Sicherheitseinstellungen ändern tell. Einschaltsperre Wenn Einschaltsperre aktiviert ist, müssen Sie zum Einschalten des Projektors das aktuelle Passwort eingeben. Wenn Sie fünf Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.
-
Seite 53: Netzwerkeinstellungen
Lautsprecher ausgeben, wenn er sich im Bereitschaftsmodus befindet. Wenn Sie diese Funktion aktivieren, erhöht sich der Stromverbrauch im Bereitschaftsmodus ein wenig. Kabel-LAN Einzelheiten entnehmen Sie bitte der BenQ-Netzwerkprojektor- Bedienungsanleitung. Netzwerkeinste- AMX Geräteerkennung llungen Ist AMX Geräteerkennung auf Ein eingestellt, kann der AMX- Controller den Projektor feststellen. -
Seite 54: Projektor-Id
FUNKTION BESCHREIBUNG Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Lampenmodus Zeigt den aktuellen Lampenmodus. Auflösung Zeigt die native Auflösung des Eingangssignals an. 3D Format Aktueller Zeigt den aktuellen 3D-Modus. Systemstatus Farbsystem Zeigt das Eingangssystemformat: NTSC, PAL, SECAM oder RGB. Lampennutzungszeit Zeigt die Anzahl der genutzten Betriebsstunden der Lampe an. -
Seite 55: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler, wenn andere Teile ersetzt werden müssen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. -
Seite 56: Lampeninformationen
Lampeninformationen Lampenstunden erkunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Informationen über Lampenstunden einholen: Drücken Sie MENU und anschließend ◄/►, bis das EINSTELLUNGEN: Erweitert-Menü hervorgehoben ist. Heben Sie mit ▼ die Option Lampeneinstellungen hervor und drücken ENTER. Die Seite Lampeneinstellungen wird angezeigt. - Seite 57 Ihren Händler. Eine alte Lampe kann den Betrieb des Projektors stören und in manchen Fällen könnte sie sogar explodieren. Ersatzlampen erhalten Sie unter http://www.benq.com. Wenn die Lampe zu heiß wird, leuchten die Lampen- und die Temperatur-Signalleuchte auf. Schalten Sie den Projektor aus, und lassen Sie ihn ca. Schalten Sie den Projektor ab und lassen ihn 45 Minuten abkühlen.
-
Seite 58: Lampe Ersetzen
Vorschriften für Sondermüll. • Um eine optimale Leistung des Projektors zu gewährleisten, wird empfohlen, dass Sie eine BenQ-Projektorlampe für den Lampenersatz erwerben. • Achten Sie auf eine gute Belüftung, wenn eine Lampe geborsten ist. Sie sollten Atemschutzgerät, Schutzbrille oder Gesichtsschutz sowie Schutzkleidung wie Handschuhe tragen. - Seite 59 Ziehen Sie die Lampe langsam aus dem Projektor. • Wenn die Lampe zu schnell herausgezogen wird, kann sie zerbrechen und die Glassplitter können in den Projektor fallen. • Legen Sie die Lampe nicht dort ab, wo sie mit Wasser bespritzt werden könnte, Kinder danach greifen können oder in der Nähe von brennbaren Materialien.
-
Seite 60: Lampentimer Zurücksetzen
Lampentimer zurücksetzen Öffnen Sie das Bildschirmmenü (OSD), nachdem das Startlogo angezeigt wurde. Rufen Sie das Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen auf. Drücken Sie ENTER. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampentimer zurücks.. Eine Warnmeldung wird angezeigt und fragt Sie, ob Sie den Lampentimer zurücksetzen möchten. Markieren Sie Ja und drücken Sie ENTER. -
Seite 61: Filtertimer Rücksetzen
Setzen Sie ein neues Filtermodul ein oder setzen Sie den Filter wieder in die Abdeckung ein. Bringen Sie die Filterabdeckung wieder im Projektor an, indem Sie sie sanft in die angezeigte Richtung drücken. • Reinigen Sie den Filter nicht mit Wasser oder anderen Flüssigkeiten. •... - Seite 62 Anzeigen Licht Status & Beschreibung Tempe- Betrieb Lampe ratur Betriebsvorgänge Orange Bereitschaftsmodus Blinkt Einschalten grün Grün Normaler Betrieb Blinkt Der Projektor wird abgekühlt. orange Lampenvorgänge Blinkt Die Lampe leuchtet nicht auf. orange Der Projektor benötigt 90 Sekunden zur Abkühlung. Oder Wenden Sie sich zwecks Unterstützung an Ihren Händler.
- Seite 63 Systemereignisse Grün Der Projektor hat sich automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor neu zu starten, schaltet er sich Blinkt rot wieder aus. Wenden Sie sich zwecks Unterstützung an Ihren Händler. Grün Lampentür ist offen. Bitte prüfen Sie, ob die Lampentür offen oder nicht richtig geschlossen ist.
-
Seite 64: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein. Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in eine Die Netzleitung liefert keinen Strom. Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 65: Technische Daten
Technische Daten Technische Daten des Projektors Änderungen aller technischen Daten sind vorbehalten. Optische Daten Steuerung Auflösung 1024 x 768 Typ B x 1 Anzeigesystem Serielle RS-232-Steuerung Einzel-Chip-DLP™-System 9-polig x 1 F-Wert des Objektivs Infrarotempfänger x 2 Standard, LS2SD 12-V-Steuerausgang F = 2,46 bis 2,56, f = 22,8 bis 28,5 12 V Gleichspannung (max. -
Seite 66: Abmessungen
Abmessungen 431,0 mm (B) x 167,0 mm (H) x 320,5 mm (T) 413,0 Einheit: mm 431,0 320,5 334,5 316,9 156,0 167,0 174,5 83,0 64,0 Deckenmontage 73,5 *Deckenmontageschrauben: M4 (Maximallänge = 12, 26,5 Minimallänge = 10) Deckenmontagetyp: CM00G4 165,0 20,0 130,0 240,0 260,0 530,8... -
Seite 67: Timingtabelle
68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,500 ◎ Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ-Notebook- 1024 x 576 60,00 35,820 46,996 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Seite 68 Bildwieder- H-Frequenz 3D, Field Auflösung Format holfrequenz Takt (MHz) oben/ Seite- (kHz) Sequential (Hz) unten an-Seite SXGA_60 60,020 63,981 108,000 ◎ ◎ 1280 x 1024 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 ◎ ◎ 1280 x 960 1280 x 960_85 85,002...
-
Seite 69: Unterstütztes Timing Für Component-Ypbpr-Eingang
Unterstütztes Timing für Component-YPbPr-Eingang Horizontal- Vertikal- Punktfrequenz 3D, Field Format Auflösung frequenz (KHz) frequenz (Hz) (MHz) Sequential 480i 720 x 480 15,73 59,94 13,5 ◎ 480p 720 x 480 31,47 59,94 ◎ 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720... -
Seite 70: Unterstütztes Timing Für Video- Und S-Video-Eingang
68,667 94,500 XGA_120 119,989 97,551 115,500 ◎ (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ-Notebook- 1024 x 576 60,00 35,820 46,996 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Seite 71 Bildwieder- H-Frequenz 3D, Field 3D, Seite- Auflösung Format holfrequenz Takt (MHz) oben/ (kHz) Sequential an-Seite (Hz) unten WXGA_60 59,810 49,702 83,500 ◎ ◎ ◎ WXGA_75 74,934 62,795 106,500 1280 x 800 WXGA_85 84,880 71,554 122,500 WXGA_120 119,909 101,563 146,25 ◎ (Reduced Blanking) SXGA_60 60,020...
-
Seite 72: Unterstütztes Timing Bei Hdmi-Videoeingang
Unterstütztes Timing bei HDMI-Videoeingang Vertikal- Horizontal- Punkt- 3D, Field Seite- Format Auflösung frequenz frequenz frequenz Frame oben/ Sequential (Hz) (KHz) (MHz) Packing unten Seite 720 (1440) x 480i 15,73 59,94 ◎ 480p 720 x 480 31,47 59,94 ◎ 720 (1440) x 576i 15,63 576p... -
Seite 73: Rs232-Befehlssteuerung
RS232-Befehlssteuerung Function Type Operation ASCII e t i < > < > Power e t i < > < > < > < > e t i < * > < > Write COMPUTER 2/YPbPr2 <CR>*sour=RGB2#<CR> Write COMPUTER 3/YPbPr3 <CR>*sour=RGB3#<CR> e t i <... - Seite 74 Function Type Operation ASCII e t i < * > < > e t i < * > < > < * > < > e t i g i r < * > < > e t i < * >...
- Seite 75 Function Type Operation ASCII e t i < * > < > e t i < * > < > e t i < * > < > e t i < * > < > Baud Rate e t i <...
-
Seite 76: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
