b.

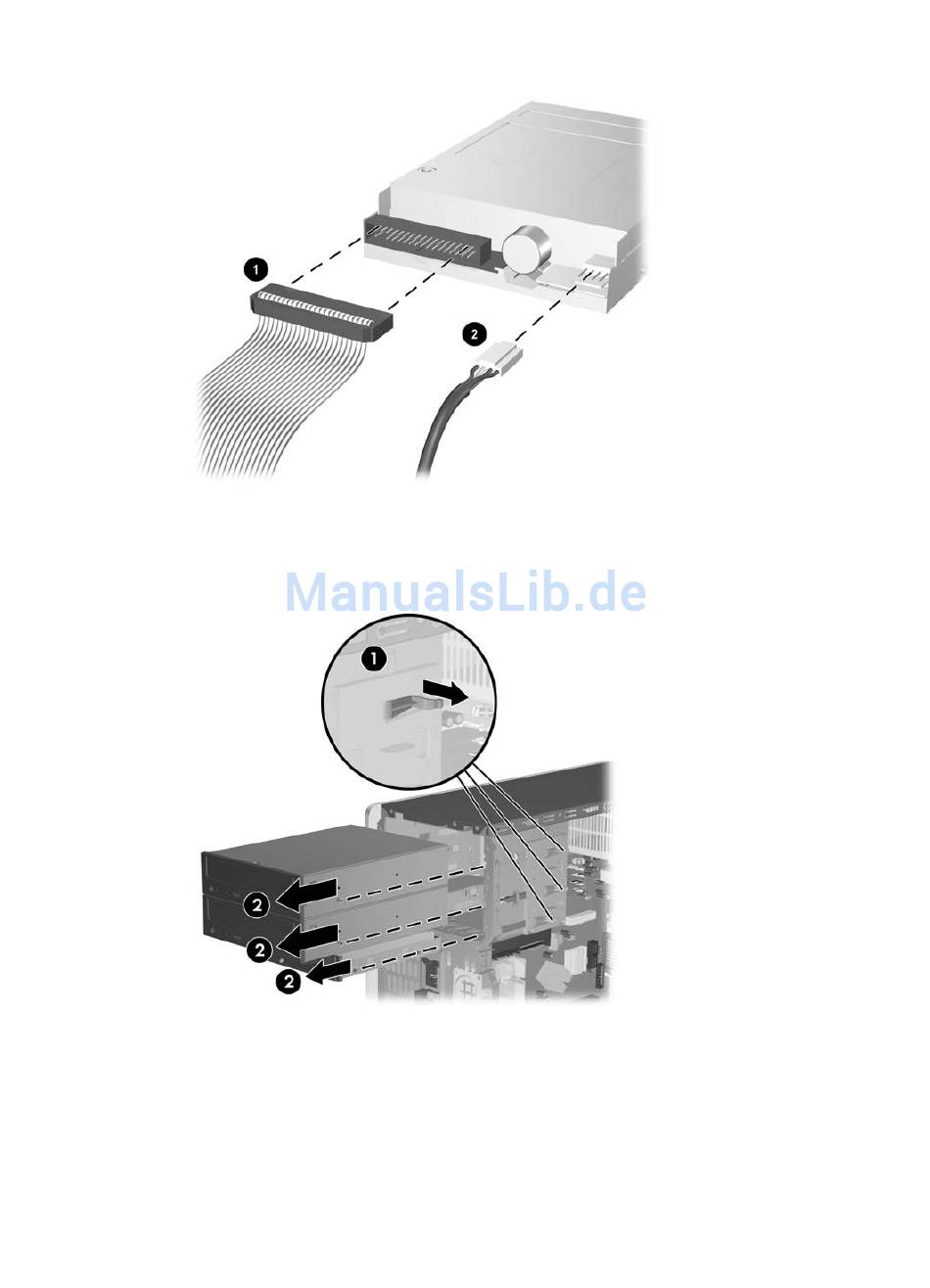

Wenn Sie ein Diskettenlaufwerk ausbauen, ziehen Sie das Datenkabel (1) und das
Stromkabel (2) auf der Rückseite des Laufwerks ab.
Abbildung 2-16
7.
Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht
arretiert. Heben Sie den Freigaberiegel an der Verriegelung (1) des zu entfernenden Laufwerks
an. Ziehen Sie dann das Laufwerk vorsichtig aus dem Laufwerksschacht heraus (2).
Abbildung 2-17
8.
Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie
benötigen diese Schrauben für das neue Laufwerk.
DEWW
Abziehen der Kabel eines Diskettenlaufwerks
Herausnehmen des externen Laufwerks
Einbauen von zusätzlichen Laufwerken
25
