11.
Wenn Sie eine Erweiterungskarte einsetzen, halten Sie die Karte über den Steckplatz auf der
Systemplatine, und schieben Sie sie dann von innen bis an das Gehäuse (1), so dass die Karte
an der Öffnung des Steckplatzes auf der Rückseite ausgerichtet ist. Drücken Sie dann die Karte
vorsichtig in den Steckplatz auf der Systemplatine (2).

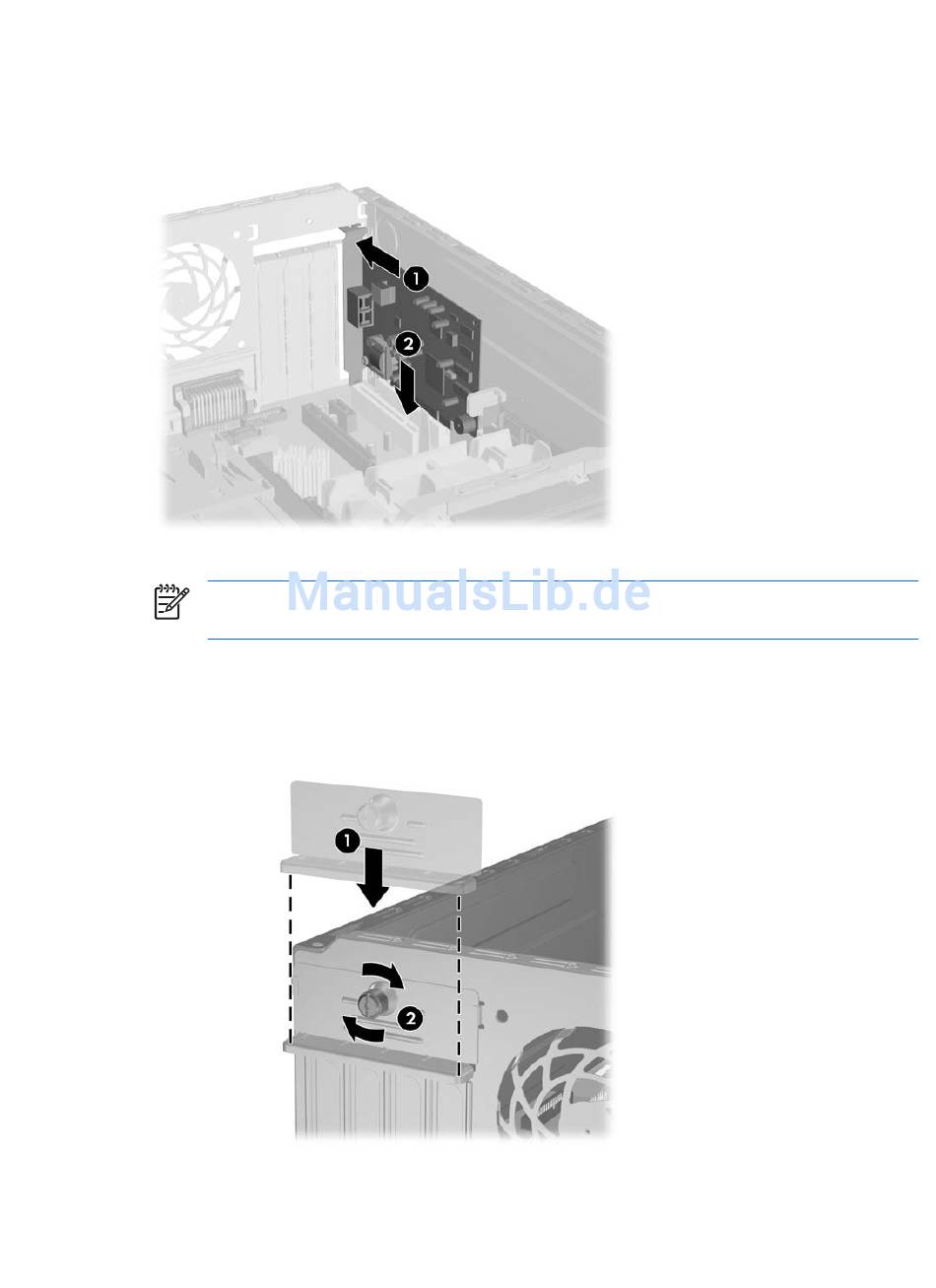

Abbildung 2-12
Hinweis
Steckplatz drücken, dass der Anschluss fest im Steckplatz sitzt.
12.
Halten Sie die Erweiterungskartenhalterung gegen das Gehäuse, schieben Sie gleichzeitig den
Verriegelungsmechanismus nach unten in Richtung der Halterungen und Steckplätze (1), um diese
zu sichern. Setzen Sie dann die Rändelschraube wieder ein (2), um den
Verriegelungsmechanismus zu befestigen.
Abbildung 2-13
DEWW
Einsetzen einer Erweiterungskarte
Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den
Befestigen von Erweiterungskarten und Steckplatzabdeckungen
Entfernen oder Einsetzen einer Erweiterungskarte
21
