∏ 1 Levý
reproduktor (L)
∏ 1 Spojka
reproduktoru
≥ Ohledně bezpečnostních opatření pro zabránění pádu reproduktorů si přečtěte stranu 128.
≥Aby se předešlo poškození nebo poškrábání, rozložte jemný hadřík a proveďte montáž na něm.
Sestavte reproduktory podle kroků 1 až 3 uvedených v odstavci "Umístěte
reproduktory do vodorovné polohy" (
Uchyťte podložky reproduktoru ke spodní části reproduktorů.
≥ Udržujte podložky reproduktorů mimo dosah dětí, aby je nemohly spolknout.
A Nožička reproduktoru A (součást dodávky)
≥ Uchyťte nohu reproduktoru A přímo pod střed
výškového reproduktoru (znázorněným způsobem).
126
VQT3R84

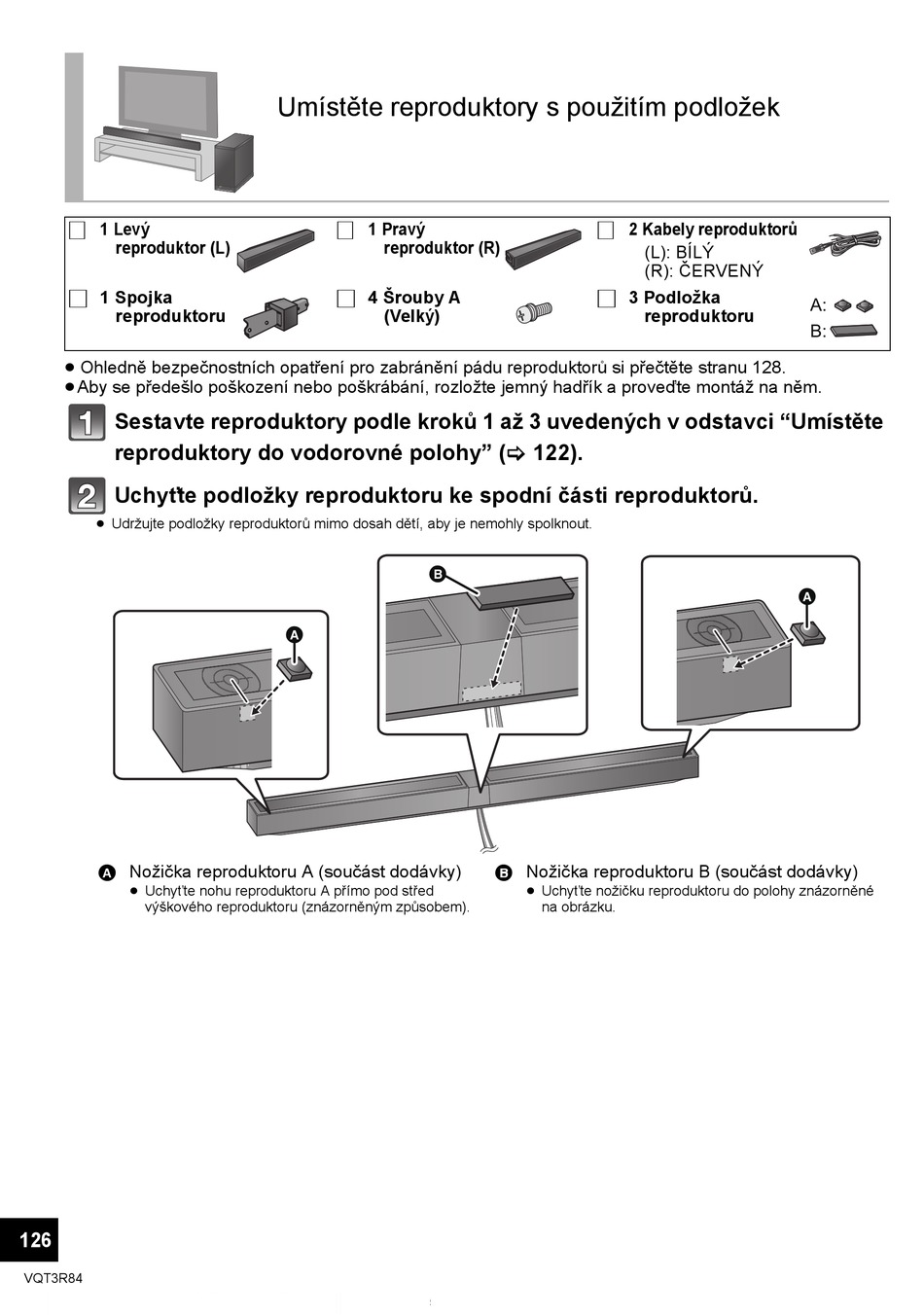

Umístěte reproduktory s použitím podložek
∏ 1 Pravý
reproduktor (R)
∏ 4 Šrouby A
(Velký)


∏ 2 Kabely reproduktorů
(L): BÍLÝ
(R): ČERVENÝ
∏ 3 Podložka
reproduktoru
122).
B Nožička reproduktoru B (součást dodávky)
≥ Uchyťte nožičku reproduktoru do polohy znázorněné
na obrázku.
A:
B:

