3. Nehmen Sie einen Gleichstromstecker aus dem Lieferpaket.
4. Suchen Sie die drei von der Gleichstromquelle kommenden Drähte, die für
den Anschluss des Geräts verwendet werden:
-48 V (negativer Pol)
■
Gehäusemasse
■
-48 V Rückleitung (positiver Pol)
■
Hinweis – Je nach Gleichstromquelle ist die -48-V-Leitung (negativer Pol)
möglicherweise mit einem Minuszeichen (-) und die -48-V-Rückleitung
(positiver Pol) mit einem Pluszeichen (+) markiert.
5. Entfernen Sie 8 mm von der Isolierung der einzelnen von der
Gleichstromquelle kommenden Drähte.
Achten Sie darauf, dass jeweils wirklich nur 8 mm abisoliert werden.
Andernfalls würde nach dem Zusammenbauen nicht isolierter Draht aus dem
Gleichstromstecker ragen.

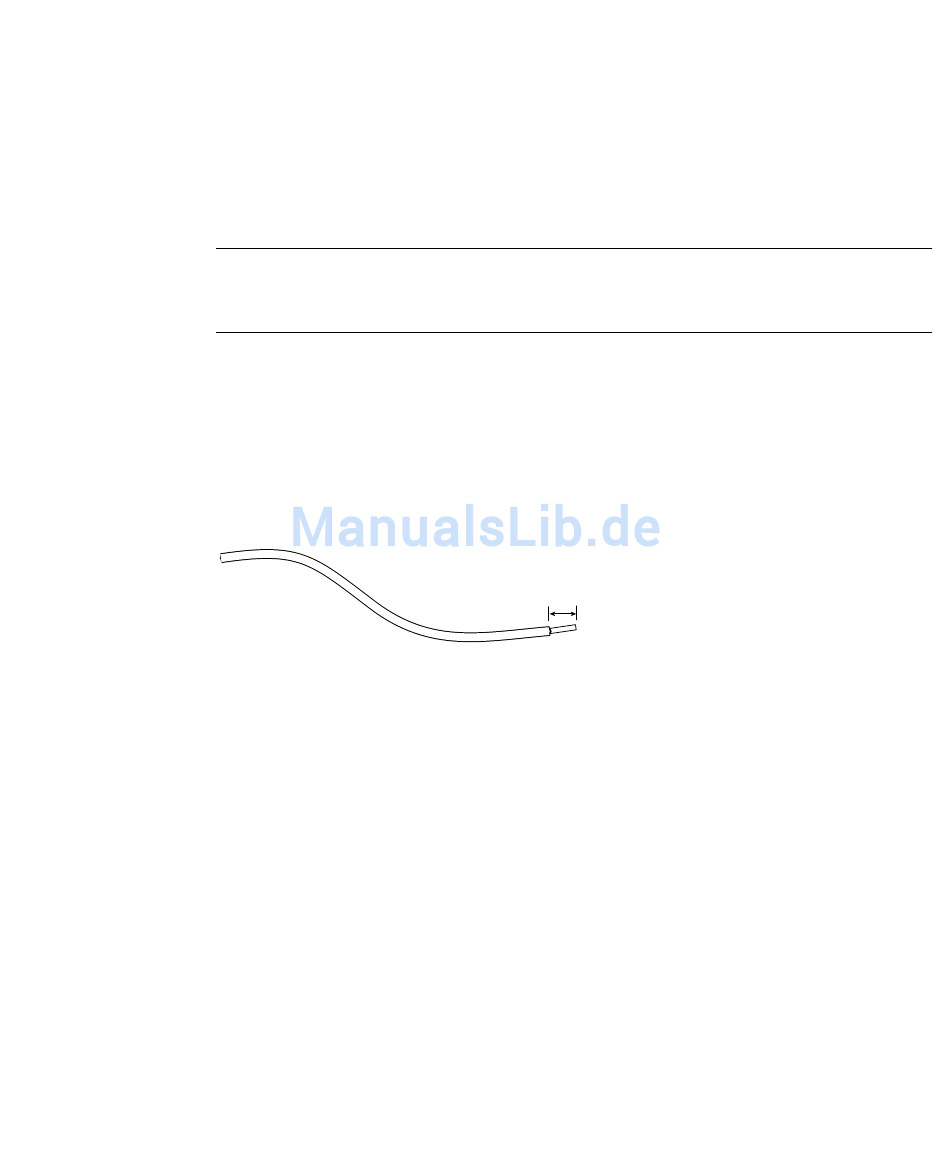

Abisolieren des Drahtes
ABBILDUNG 4-5
8 mm
Kapitel 4
Verkabelung des Servers
57
