Abbildung 1-9 Einbau Einer Stromversorgungseinheit - Sun Microsystems Fire V250 Ersatzteilhandbuch

4. Ziehen Sie die Stromversorgungseinheit an dem grünen Griff aus dem Server
heraus.
Siehe
ABBILDUNG 1-8
5. Legen Sie das Modul auf eine antistatische Matte bzw. Unterlage.
6. Setzen Sie die Ersatz-Stromversorgungseinheit in den korrekten Einbauschacht ein.
7. Lassen Sie den Griff in der unteren Position, und schieben Sie die
Stromversorgungseinheit bis zum Anschlag in das Servergehäuse ein.
Achten Sie darauf, dass der Griff in der unteren Position bleibt, bis die Stromver-
sorgungseinheit bis zum Anschlag eingeschoben wurde, da andernfalls die
Verbindung zur Stromverteilungskarte im Server nicht hergestellt werden kann.

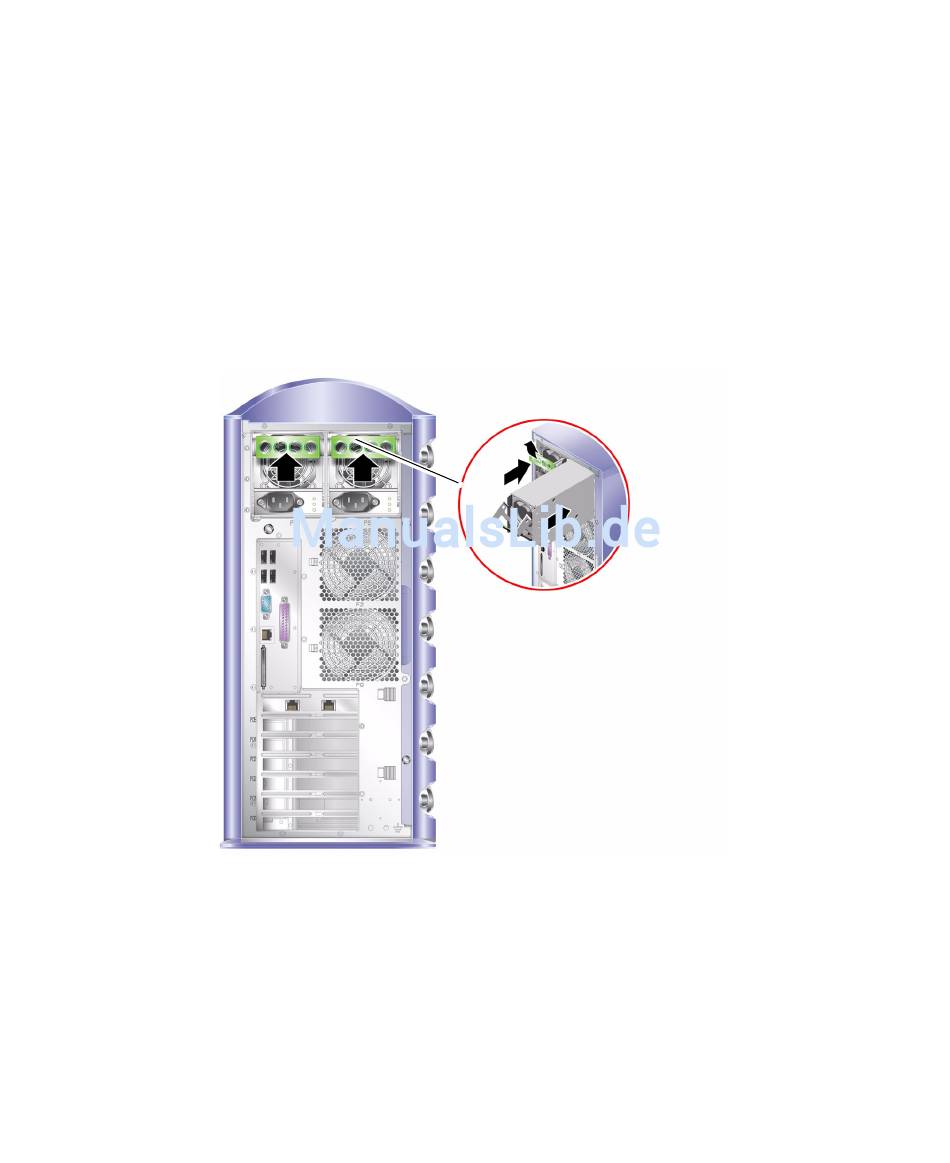

Einbau einer Stromversorgungseinheit
ABBILDUNG 1-9
8. Drücken Sie den Griff, bis er einrastet. Siehe
Dadurch wird die Verbindung zwischen Stromversorgungseinheit und
Stromverteilungskarte hergestellt.
.
.
ABBILDUNG 1-9
Kapitel 1 Aus- und Einbau von Ersatzteilen 15
