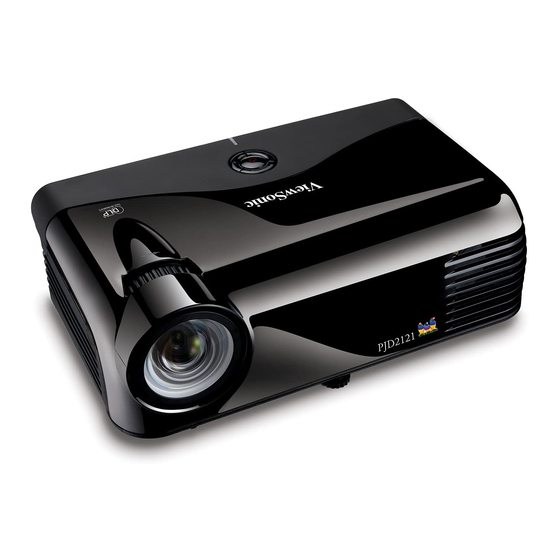

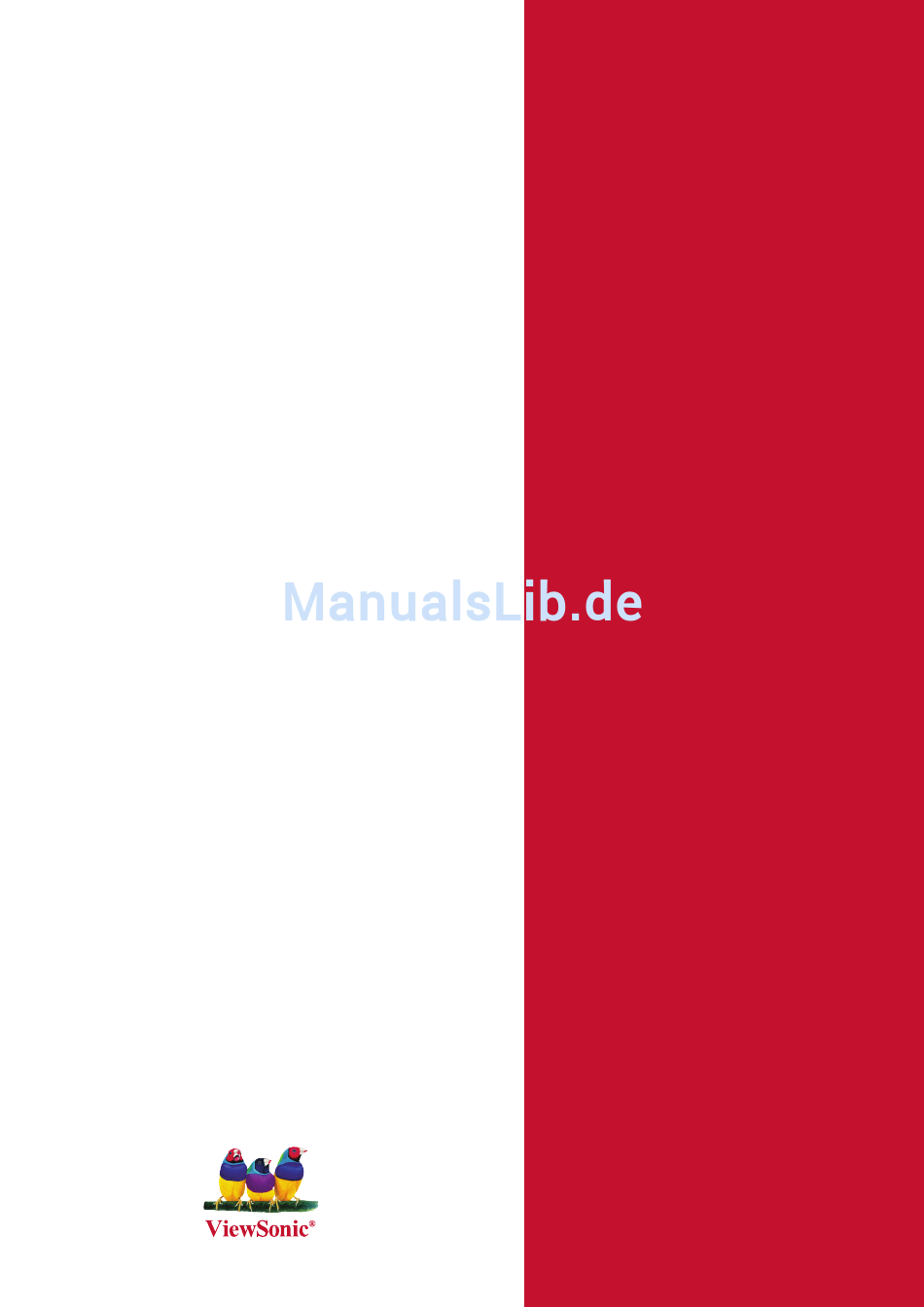

- Seite 1 ViewSonic ® PJD2121 - User Guide SVGA DLP Projector - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) Model No.: VS12617...
-
Seite 2: Übereinstimmungserklärung
Falls die in diesem Gerät inbegriffenen Batterien, Akkus oder Knopfbatterien die chemische Bezeichnung Hg, Cd oder Pb haben, dann bedeutet es, dass die Batterien Schwermetall über einen Wert von 0,0005% Quecksilber, oder über 0,002% Cadmium, oder über 0,004% Blei enthalten. ViewSonic PJD2121... -
Seite 3: Wichtige Sicherheitsanweisungen
Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war. ViewSonic PJD2121... -
Seite 4: Rohs-Konformitätserklärung
85% Blei). 4. Blei als Legierungselement in Stahl mit einem Bleianteil von bis zu 0,35 Gewichtsprozent, in Aluminium mit einem Bleianteil von bis zu 0,4 Gewichtsprozent und in Kupferlegierungen mit einem Bleianteil von bis zu 4 Gewichtsprozent. ViewSonic PJD2121... -
Seite 5: Produktregistrierung
Produktregistrierung Um Ihren zukünftigen Anforderungen entgegen zu kommen und weitere Produktinformationen zu erhalten, sobald sie zur Verfügung stehen, registrieren Sie Ihr Produkt im Internet unter der URL: www.viewsonic.com. Mit Hilfe des ViewSonic-Assistenten auf der CD-ROM können Sie außerdem das Registrierungsformular ausdrucken, das Sie dann per Post oder Fax an ViewSonic schicken können. -
Seite 6: Inhaltsverzeichnis
Anpassen des Projektionswinkels..………..11 Grundlagenkorrektur..………………….…... 12 Wahl des Längenverhältnisses..... 12 Magnify und Suche nach Details……..…….. 13 Pan and Scan …………………………..……. 13 Optimierung des Bildes......... 13 Feinabstimmung der Bildqualität im User Modus………………………………………….. 14 Ausblenden des Bildes…..………………..…. 14 Ausschalten des Projektors…..……....15 ViewSonic PJD2121... -
Seite 7: Einführung
• Digitale Grundlagenkorrektur um verzerrte Bilder zu korrigieren • Fähig 16.7 Millionen Farben darzustellen • Mehrsprachliches On-Screen Display (OSD) Menü • HDTV kompatibel (YP ViewMatch für genaue Farbkorrektur. • • Kurzwurf Projektionslinse. • Einfach zu bedienen. • Kompakte Größe. ViewSonic PJD2121... -
Seite 8: Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der Verpackung und stellen Sie sicher, dass alle unten aufgerührten Gegenstände vorhanden sind. Sollte eines der Gegenstände fehlen so kontaktieren Sie bitte den Händler. Standard Zubehör Das bereitgestellte Zubehör könnte auf ihre Region angepasst sein und daher von den illustrierten Beispielen abweichen. Optionales Zubehör Ersatzleuchte ViewSonic PJD2121... -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors 1. Fokussierungsring 2. Projektionslinse 3. Linsenschutz 4. LED Anzeige 5. Justierungsfuß 6. RGB (PC) Signalanschluss 7. Videokabelanschluss (YPbPr/YCbCr) Signalanschluss 8. DC Stromanschluss 9. Kensington Anti-Diebstahl Verschluss 10. Infrarot Sensor (Hinterseite) 11. Leuchtverdeckung ViewSonic PJD2121... -
Seite 10: Bedienung Und Funktionen
Leuchtet rot auf wenn die Temperatur des Projektors zu Wählen Sie zwischen hohem Helligkeits- oder genauem hoch ist. Siehe „Warnzeichen" auf Seite Farbbetrieb. für Details. 7. BLANK Blendet das Bild aus. Siehe „Ausblenden des Bildes" auf Seite 18 für Details. ViewSonic PJD2121... -
Seite 11: Effektive Reichweite Der Fernbedienung
Nehmen Sie die Batterien heraus und folgenden Sie den illustrierten Anweisungen . Drücken und halten Sie die Verschlusskappe während Sie die Batterien aus der Halterung nehmen. 2. Legen Sie die neue Batterie in die Halterung. Die positiv gepolte Seite sollte nach Außen schauen. ViewSonic PJD2121... -
Seite 12: Positionieren Des Projektors
150 (2.0) 3.0(118) 229(90) 17(6.7) 3.4(134.3) 160(63) 32.3(12.7) Diese Zahlen besitzen eine Toleranz von +/- 2% aufgrund von Abweichungen der optischen Komponenten. Dies wird Ihnen helfen den exakten Aufstellort zu bestimmen, so dass er genau zu Ihrem Installationsort passt. ViewSonic PJD2121... -
Seite 13: Anschluss
Der Anschlussweg sollte wie im folgenden Schaubild dargestellt aussehen: Viele N otebooks schalten ihren externen Videoanschluss nicht an, wenn Sie an einen Projektor angeschlossen werden. Sehen Sie dafür in das Handbuch Ihres Notebooks und schlagen Sie nach wie zwischen Bildschirm und Projektor gewechselt werden kann. ViewSonic PJD2121... -
Seite 14: Anschluss Anderer Videogeräte
Der Projektor besitzt einen Videoanschluss, der es erlaubt ihn an einen DVD-Player oder andere Geräte anzuschließen. Stellen Sie sicher, dass Sie das entsprechende Videokabel besitzen, es ist standarggemäß nicht im Lieferumfang enthalten. Der Anschlussweg sollte wie im folgenden Schaubild dargestellt aussehen: ViewSonic PJD2121... -
Seite 15: Bedienung
Der Projektor ist ausgestattet mit einem On-Screen Display (OSD) Menü für verschiedene Einstellungen und Anpassungen. Unten finden Sie einen Überblick des OSD Menüs. Wichtig: Benutzen Sie um die gewünschte Funktion auszuwählen und drücken Sie Enter um zu bestätigen. Hauptmenü ViewSonic PJD2121... -
Seite 16: Wechseln Des Eingangssignals
Anpassen des Projektionsbildes Anpassen des Projektionswinkels Der Projektor ist mit einem Justierungsfuß ausgestattet. Er verändert die Bildhöhe und den Projektionswinkel. Für Anpassungen drehen Sie an dem Justierfuß. Sollte der Projektor auf einer schrägen Unterlage oder nicht in einem rechten ViewSonic PJD2121... -
Seite 17: Feinstellen Des Bildes Und Schärfe
Fülle: Passt ein Bild auf die Projektionsgröße an, ganz gleich ob das Längenverhältnis 4:3 oder 16:9 ist. Gebürtig: Passt das Bild proportional an die ursprüngliche Auflösung und horizontale Weite des Projektors an. 4:3: Passt das Bild so an, dass es im 4:3 Format im Zentrum der ViewSonic PJD2121... -
Seite 18: Magnify Und Suche Nach Details
Um den für Sie passenden Abbildungsmodus auszuwählen, berücksichtigen Sie bitte folgende Anweisungen. Drücken Sie MENU auf der Fernbedienung oder dem Projektor um den gewünschten Modus auszuwählen. Gehen Sie auf das Menü Abbildung > Bild, drücken Sie Enter und um den gewünschten Modus auszuwählen. ViewSonic PJD2121... -
Seite 19: Feinstellen Der Bildqualität Im User Modus
Bitte bedenken Sie, dass dies nur eine Farbe betrifft. Ausblenden des Bildes Um die volle Aufmerksamkeit der Zuschauer auf den Redner zu lenken, können Sie BLANK drücken und das Bild ausblenden lassen. Drücken Sie BLANK erneut um es wieder einzublenden. ViewSonic PJD2121... -
Seite 20: Ausschalten Des Projektors
Stromanzeige wird ROT leuchten, die Projektionsleuchte schaltet sich aus und die Lüfter laufen für etwa weitere 60 Sekunden um den Projektor abzukühlen. Entfernen Sie das Stromkabel von der Steckdose, wenn Sie den Projektor für einen längeren Zeitraum nicht mehr nutzen werden. ViewSonic PJD2121... -
Seite 21: Bedienung Des Menüs
Die Menüelemente sind verfügbar, wenn der Projektor mindestens ein Signal erkennt. Wenn keine Geräte angeschlossen sind oder kein Signal erkennbar ist, ist das Menü nur eingeschränkt benutzbar. Hauptmenü Elemente des Untermenüs 1. ANZEIGE 2. ABBILDUNG 3. Resync (Nur VGA Signal) 4. Sprache 5. VORGERÜCKT 6. Über ViewSonic PJD2121... -
Seite 22: Beschreibung Jedes Menüs
Die folgenden Einstellungswerte werden nach der Kalibrierung geändert werden. Phase Verändert die Taktphase um Bildzerrungen zu vermindern. Spurhaltung Passt die Bildgröße auf die Projektionsfläche an. Horizontale Position Passt die horizontale Breite des Bildes an. Vertikale Position Passt die vertikale Höhe des Bildes an. ViewSonic PJD2121... -
Seite 23: Wartung
Kontrolle der Leuchtstunden Wenn der Projektor in Betrieb ist, wird die Zeitdauer der Benutzung der Leuchte automatisch von der eingebauten Uhr registriert. Nachschauen der Leuchtstunden: Drücken Sie MENU und dann bis das Über Menü erscheint. Hier werden die Leuchtstunden angezeigt. ViewSonic PJD2121... -
Seite 24: Zeitpunkt Zum Wechsel Der Leuchte
Reinigungsmaterialien. Achten Sie auf die scharfen Ecken des Leuchtgehäuses. Waschen Sie ihre Hände nach dem Austausch der Leuchte. Nur von ViewSonic zertifizierte Leuchten sind mit diesem Projektor getestet worden. Die Benutzung andere Leuchten kann Kurzschluss oder Feuer hervorrufen. Schalten Sie das Gerät aus und ziehen Sie das Stromkabel auf der Steckdose bevor Sie die Leuchte ersetzen. Folgen Sie den illustrierten Anweisungen und kontaktieren Sie Ihren Händler für Details. -
Seite 25: Stromversorgung
Der Projektor braucht 60 Sekunden um sich abzukühlen. Leuchtzustand Der Projektor wird beim vierten Mal in den Blinkt Blau (10-Sekunden-Takt) Abkühlungsmodus gehen. Temperatur Lila Der Projektor schaltet sich für 60 Sekunden ab um sich abzukühlen. Oder: Kontaktieren Sie den Servicedienst. Blinkt Rot (1-Sekunden-Takt) ViewSonic PJD2121... -
Seite 26: Problembehandlung
Die Fernbedienung funktioniert nicht Ursache Lösung Die Batterie ist leer. Ersetzen Sie die Batterie. Ein Hindernis befindet sich zwischen Entfernen Sie das Hindernis. Fernbedienung und Projektor. Sie sind zu weit weg vom Projektor. Bleiben Sie in einer Reichweite von 6 Metern. ViewSonic PJD2121... -
Seite 27: Technische Daten
Technische Daten Technische Daten des Projektors Alle technischen Daten können ohne Mitteilung geändert werden. Allgemein Produktname Digital Projector Modellname PJD2121 Optik 800 x 600 SVGA Auflösung Bildschirmsystem 1-CHIP DMD Linse F/Nummer F = 2.6 Leuchte 50W Leuchte Elektrik Stromanschluss AC Adapter 100–240V, Input 19V==4.74A... -
Seite 28: Abmessungen
H Sync (kHz) VGA (Erweitert) 640x350 31.5 DOS/Text Modus sichtbar 640x350 37.9 640x400 37.9 640x480 31.5 640x480 37.9 640x480 37.5 640x480 43.3 720x400 31.5 720x400 37.9 SVGA (Gebürtig) 800x600 35.2 *800x600 37.9 800x600 48.1 800x600 46.9 800x600 53.7 ViewSonic PJD2121... -
Seite 29: Kompatible/Unterstützte Modi
Kompatible/Unterstützte Modi Bemerkung: Der Projektor benötigt eventuell kleine Feinabstimmungen im OSD um optimale Leistung zu erbringen. 1080i 1920x1080 33.75 1080i 1920x1080 28.13 720p 1280x720 720p 1280x720 37.5 480p 640x480 31.5 480i 640x480 15.75 576i 720x576 15.75 576p 720x576 31.25 ViewSonic PJD2121... -
Seite 30: Anhang
Anhang IR Steuerungstabelle Erstes Byte Zweites Byte Drittes Byte Schlüssel POWER 0x02 MENU 0x0F LAUT (VOL+) 0x11 LEISE (VOL-) 0x14 LINKS 0x16 RECHTS 0x18 ENTER 0x10 QUELLE 0x04 VIEWMATCH 0x19 BLANK 0x1A ViewSonic PJD2121... -
Seite 31: Kundendienst
Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefon www.viewsoniceurope.com/uk/ Deutschland www.viewsoniceurope.com/de/ Support/Calldesk.htm Übrige deutschsprachige Wenden Sie sich an Ihren www.viewsoniceurope.com Regionen in Europa Fachhändler ViewSonic PJD2121... -
Seite 32: Eingeschränkte Garantie
Eingeschränkte Garantie VIEWSONIC ® PROJEKTOR Garantieumfang: VewSonc gewährlestet, dass de Produkte während des Garantezetraums fre von Materal- und Herstellungsfehlern snd. Wenn en Produkt während des Garantezetraums Materal- oder Herstellungsfehler aufwest, wrd VewSonc nach egenem Ermessen das Produkt entweder repareren oder durch en verglechbares Produkt ersetzen. Ersatzprodukte oder -tele können reparerte oder überholte Tele und Komponenten enthalten. -
Seite 33: Ausschluss Von Schadensersatzansprüchen
Bestmmungen und Bedngungen auf der Wartungs- und Garantekarte. Detals zur angebotenen Garante für Benutzer n Europa und Russland snd n der Webste www. viewsoniceurope.com unter Support/Warranty Information zu finden. 4.3: Projector Warranty PRJ_LW01 Rev. 1h 06-25-07 ViewSonic PJD2121...
